ArcGis如何进行拓扑检查

ArcGis进行拓扑检查的方法

操作方法

  • 01

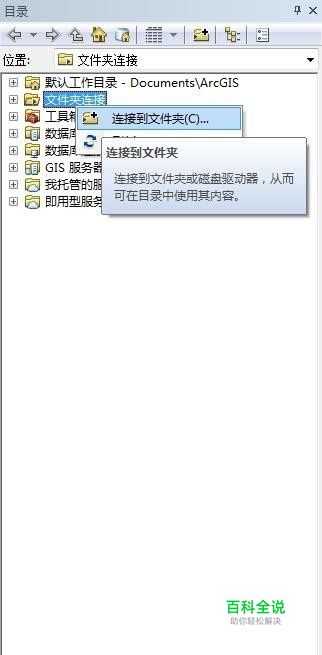

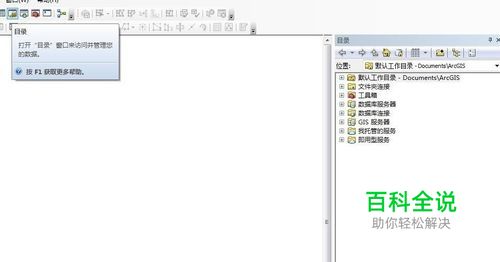

    打开ArcMap,点击目录(catalog),在右侧的目录中“文件夹连接”上右键——连接到文件夹。

  • 02

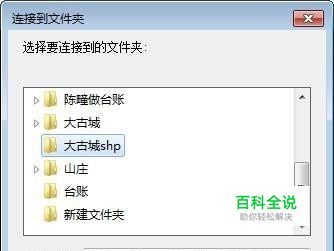

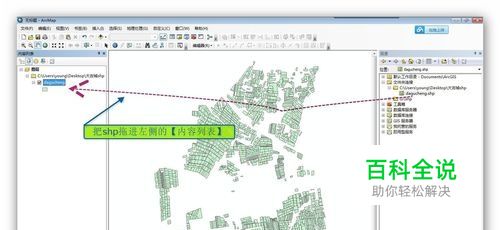

    连接到shp文件所在的文件夹,把shp文件直接拖到左侧的【内容列表】中。

  • 03

    在桌面(或自己需要的位置)新建文件夹“tuopu”并在ArcMap的目录中连接到该文件夹。

  • 04

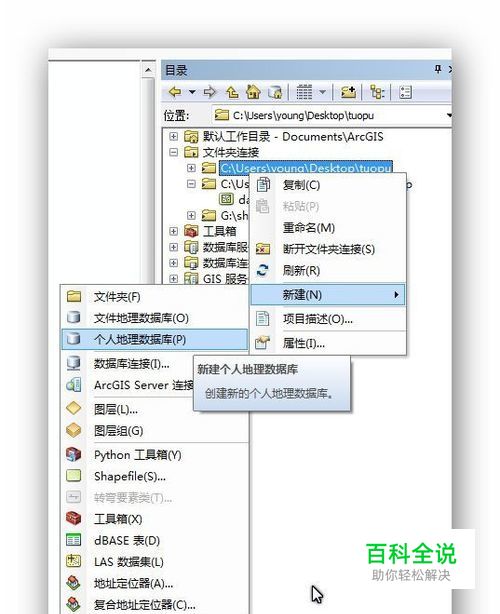

    在连接到的“tuopu”文件夹上右键——新建——个人地理数据库。

  • 05

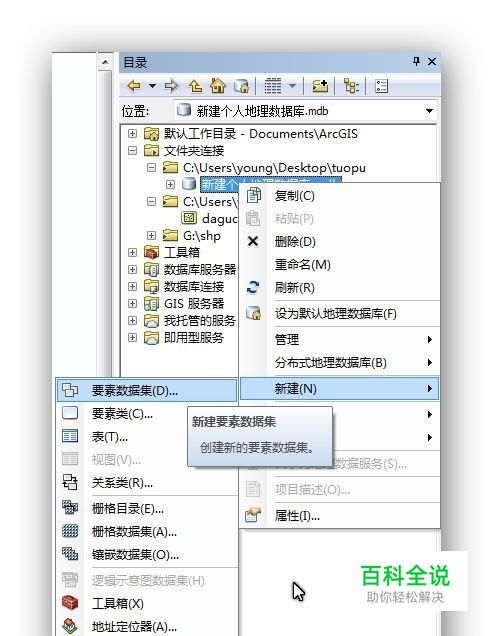

    在“新建个人地理数据库”上右键——新建——要素数据集,名称是“tuopu”。

  • 06

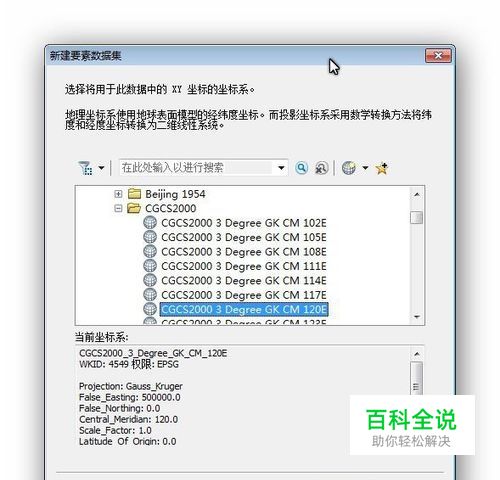

    根据自己的图形坐标选择坐标系 小编这里坐标系选择“投影坐标系”——Gauss Kruger——CGS2000——………120E。

  • 07

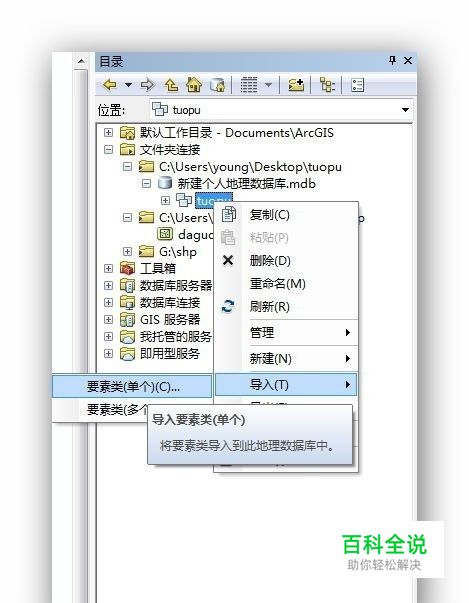

    在新建的要素数据集“tuopu”上右键——导入——要素类(单个)。

  • 08

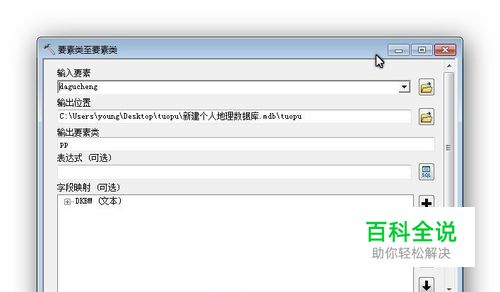

    输入要素选你要导入进行拓扑处理的shp文件,也就是一开始拖进内容列表的文件,输出要素命名为“pp”即可。

  • 09

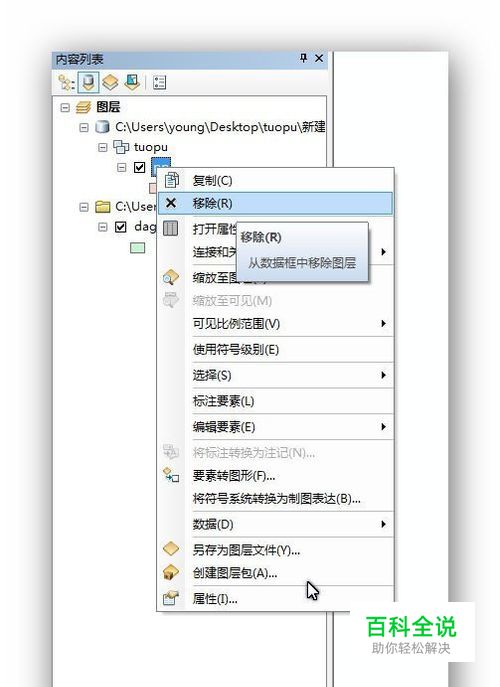

    导入要素类(单个)成功后如果自动加载到左侧的内容列表中,将其移除,如果没有便不需处理。

  • 10

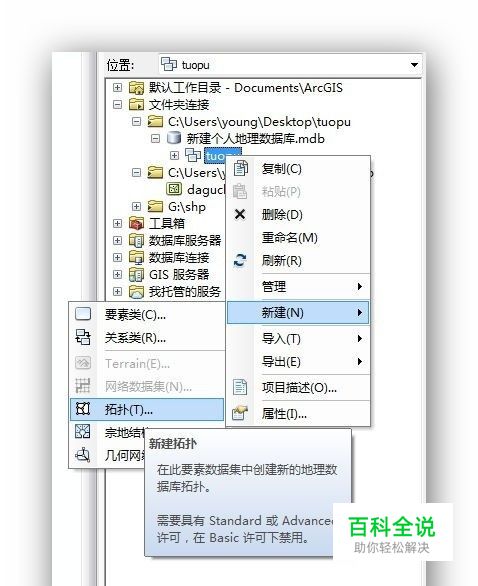

    在要素数据集“tuopu”上右键——新建——拓扑

  • 11

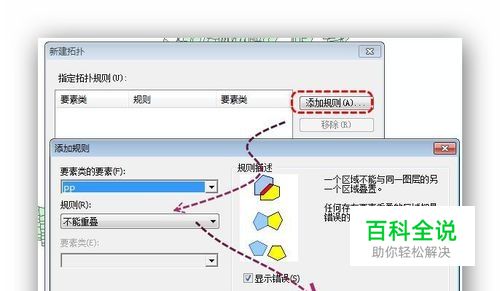

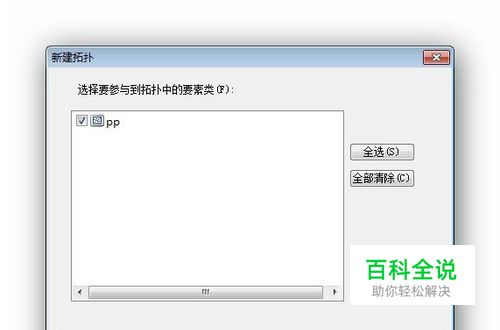

    选择要素“pp”,规则根据需要选择,小编选默认的“不能重复”,执行“下一步”直到拓扑进行完成确定验证。

  • 12

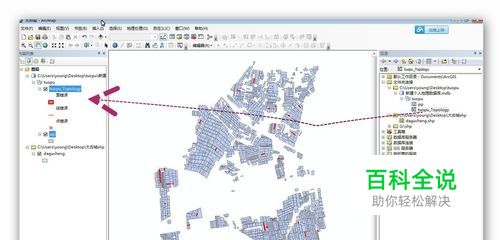

    将拓扑生成文件tuopu_Topology拖进【内容列表】。

  • 13

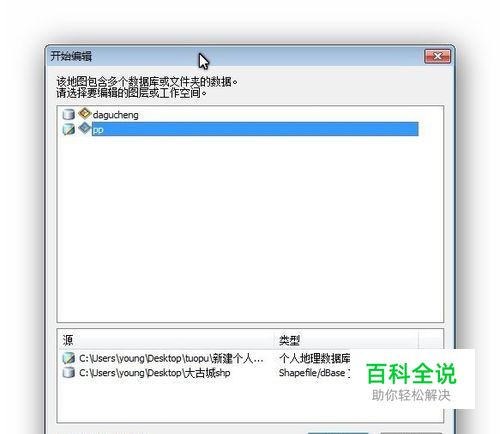

    打开“编辑器”——开始编辑——编辑图层选择“PP”。

  • 14

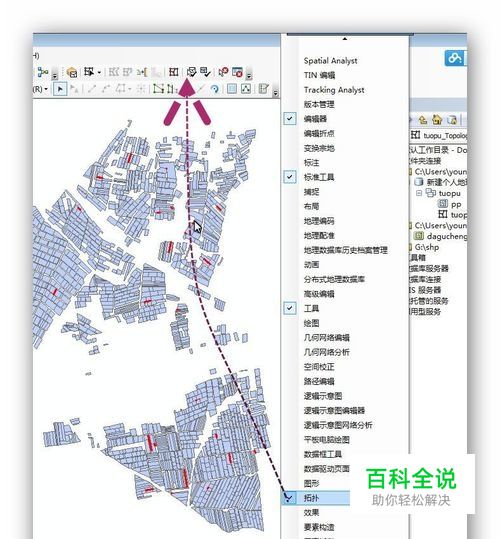

    在上方工具栏的空白处右键添加“拓扑”工具条。

  • 15

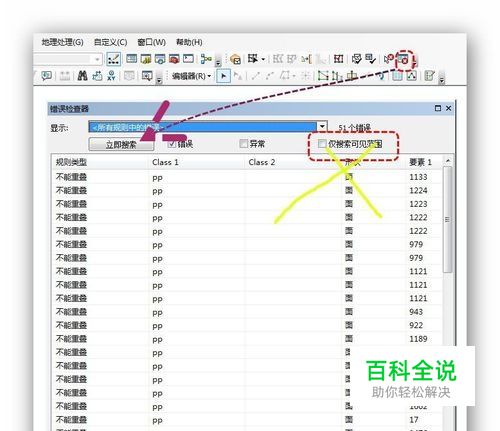

    点击“拓扑错误检查器”图标呼出错误检查器,勾掉“仅搜索可见范围”,点击“立即搜索”后所有拓扑错误便罗列出来。

  • 16

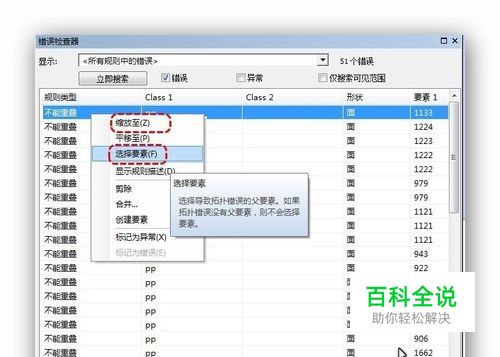

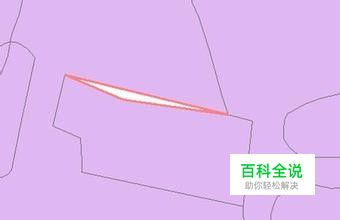

    在错误项上右键,使用“缩放至”和“选择要素”即可查看拓扑错误。
