如何安装110语音配线架
110语音配线架是机房工程中常用的语音配线工具，下面我们就来看下110配线架是如何安装的。
操作方法
- 01

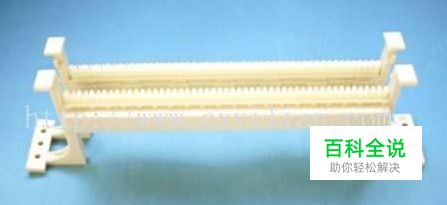

将配线架固定到机柜合适位置。
- 02

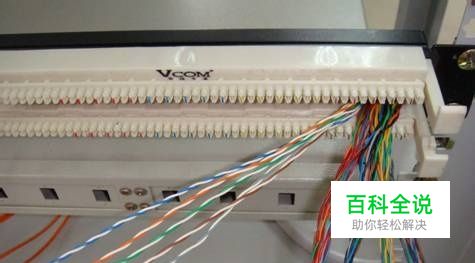

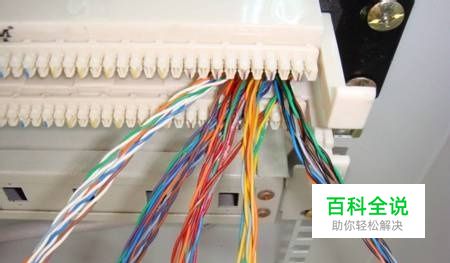

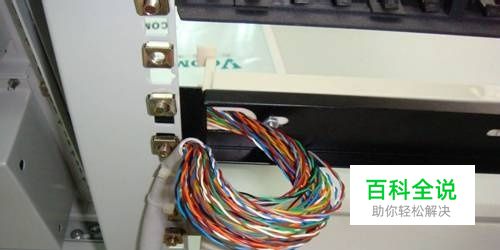

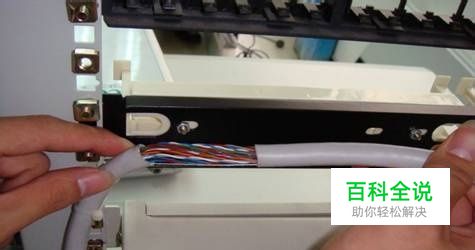

从机柜进线处开始整理电缆，电缆沿机柜两侧整理至配线架处，并留出大约25厘米的大对数电缆，用电工刀或剪刀把大对数电缆的外皮剥去，使用绑扎带固定好电缆，将电缆穿过110语音配线架一侧的进线孔，摆放至配线架打线处；
- 03
25对线缆进行线序排线，首先进行主色分配，再按配色分配，标准物分配原则如下述： 通信电缆色谱排列： 线缆主色为：白、红、黑、黄、紫 线缆配色为：蓝、橙、绿、棕、灰 一组线缆为25对，以色带来分组， 一共有25组分别为: ①（白蓝、白橙、白绿、白棕、白灰） ②（红蓝、红橙、红绿、红棕、红灰） ③（黑蓝、黑橙、黑绿、黑棕、黑灰） ④（黄蓝、黄橙、黄绿、黄棕、黄灰） ⑤（紫蓝、紫橙、紫绿、紫棕、紫灰） 1－25对线为第一小组，用白蓝相间的色带缠绕。 26－50对线为第二小组，用白橙相间的色带缠绕。 51－75对线为第三小组，用白绿相间的色带缠绕。 76－100对线为第四小组，用白棕相间的色带缠绕。 此100对线为1大组用白兰相间的色带把4小组缠绕在一起。 200对、300对、400对。。。。。。。。2400对以此类推。
- 04

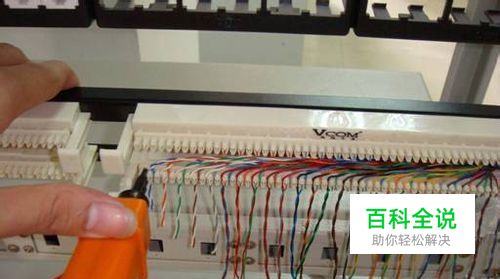

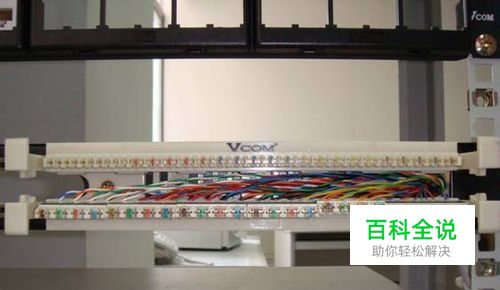

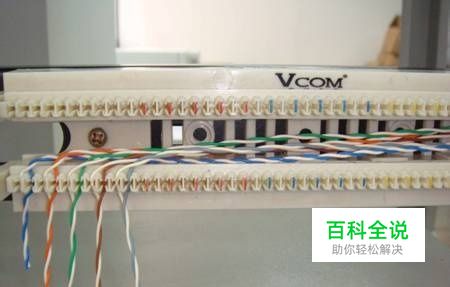

根据电缆色谱排列顺序，将对应颜色的线对逐一压入槽内，然后使用110打线工具固定线对连接，同时将伸出槽位外多余的导线截断。注意：刀要与配线架垂直，刀口向外。完成后的效果如图所示。
- 05

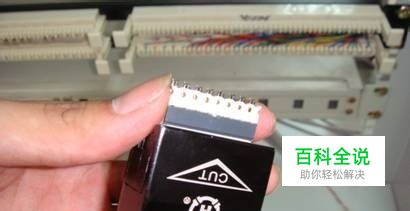

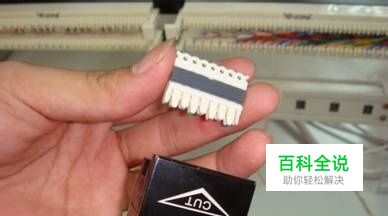

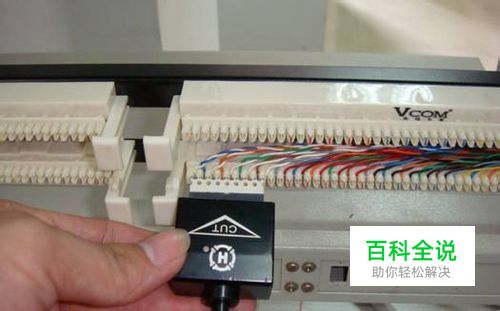

然后准备5对打线工具和110连接块，接连接块放入5对打线工具中，把连接块垂直压入槽内，并贴上编号标签，注意连接端子的组合是：在25对的110配线架基座上安装时，应选择5个4对连接块和1个5对连接块，或7个3对连接块和1个4对连接块。从左到右完成白区、红区、黑区、黄区和紫区的安装。这与25对大对数电缆的安装色序一致。完成后的效果图如图所示。
