CAD绘制各个角度斜线

我们在使用CAD绘制图形时,常常需要绘制各种角度的斜线,这是怎么绘制的呢,一起来看看在CAD中是如何绘制各个角度的斜线的吧。

操作方法

  • 01

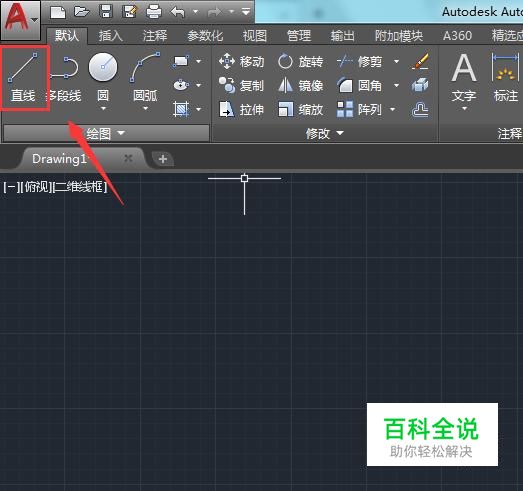

    双击桌面上CAD的图标将CAD打开,然后在绘图里找到直线命令,如图所示:

  • 02

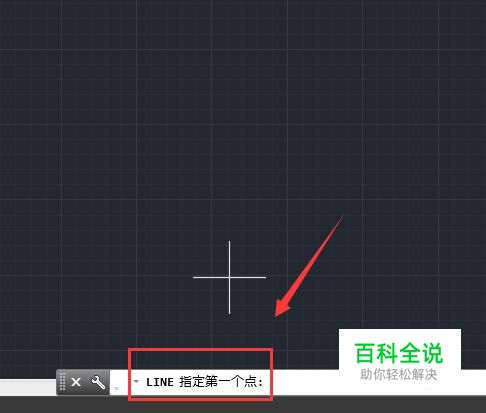

    选择直线命令可以看到在命令行内提示我们指定直线的第一点,如图所示:

  • 03

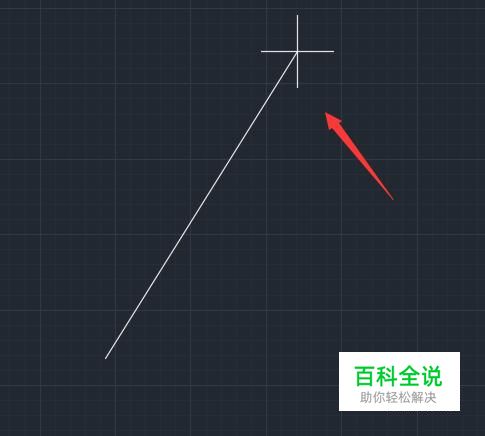

    我们指定直线的第一点,然后移动一下鼠标左键指定方向,如图所示:

  • 04

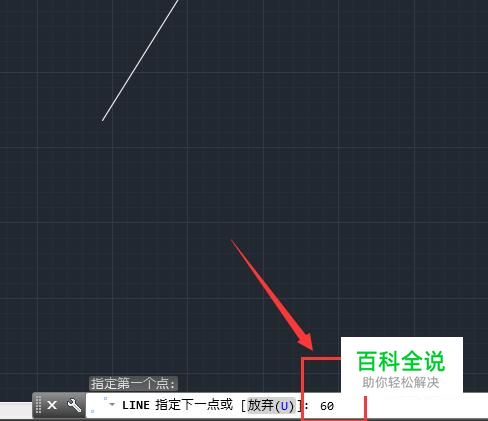

    指定好方向之后并在命令提示行内输入需要的角度,如图所示:

  • 05

    输入角度之后按下回车键,可以看到我们就得到了需要角度的斜线了,如图所示:
