CAD导出JPG或者PNG高清图片格式的方法

2024-04-01 02:22:13

在使用AutoCAD 2014工作时会遇到各种各样的问题，比如需将CAD文件保存为JPG或PNG文件。那么如何进行操作呢？下面小编与你分享具体步骤和方法。

操作方法

01

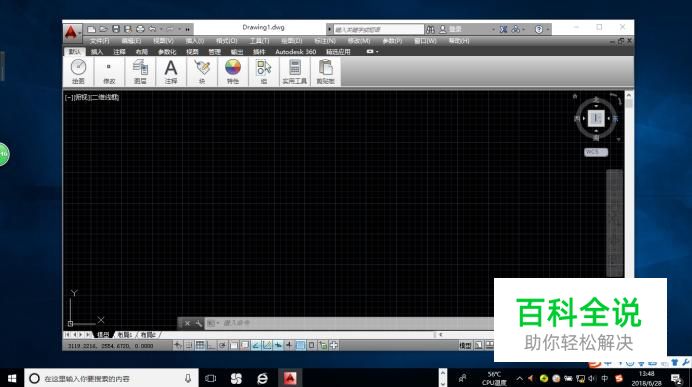

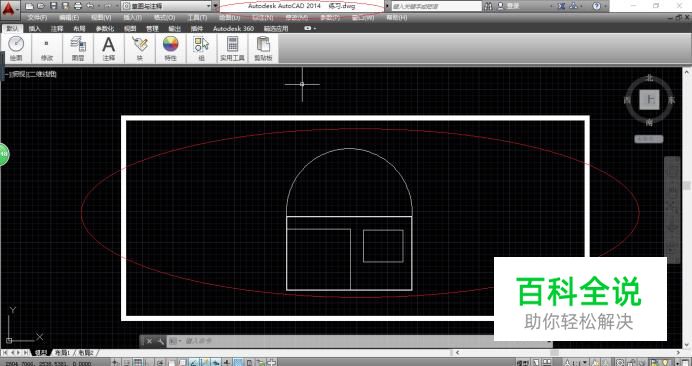

启动AutoCAD 2014辅助设计软件，如图所示。按照设计数据创建图形文件，本例要求将CAD文件保存为JPG或PNG文件。
02

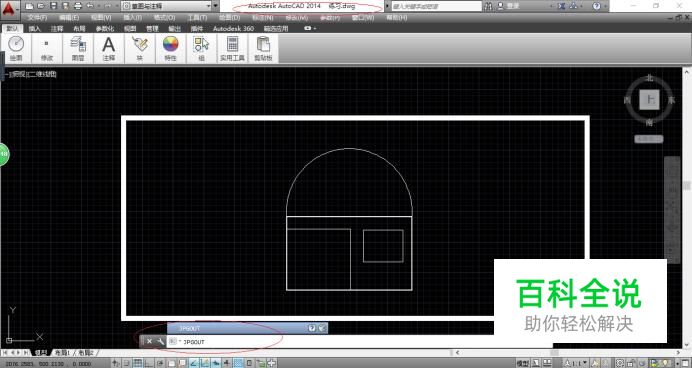

如图所示，命令窗口输入"JPGOUT"。按回车键确认，下步将进行CAD文件保存为JPG文件的操作。
03

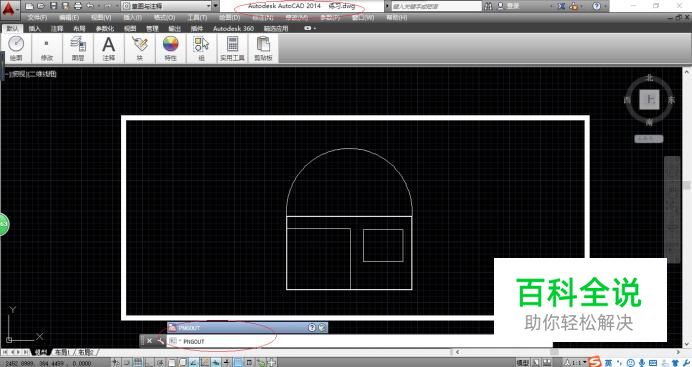

若命令窗口输入"PNGOUT"，如图所示。按回车键确认，则将CAD文件保存为PNG文件。
04

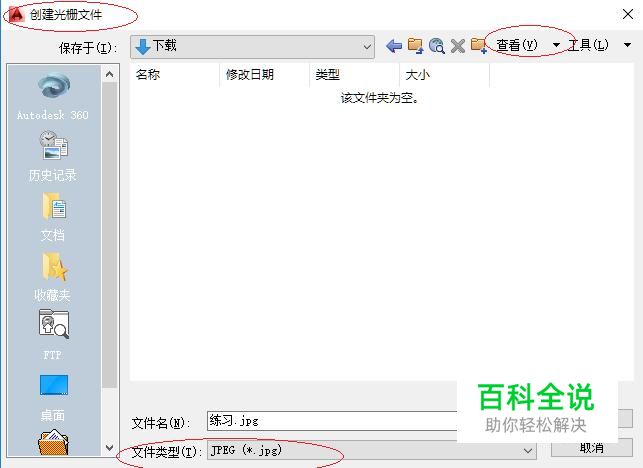

如图所示，弹出"创建光栅文件"对话框。文件类型文本框显示"JPEG（*.jpg）"，点击"查看"图标右侧向下箭头。
05

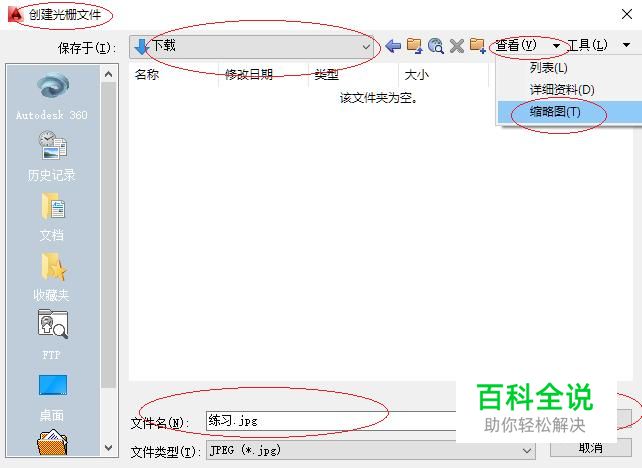

弹出下拉列表选择"缩略图"项，如图所示。选择文件保存路径和文件名，设置完成点击"保存"按钮。
06

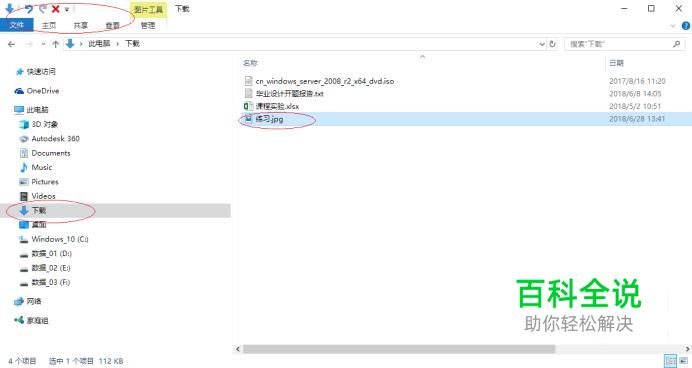

如图所示，唤出"文件资源管理器"程序窗口。展开左侧树形目录结构，鼠标双击"此电脑→下载→练习.jpg"文件。
07

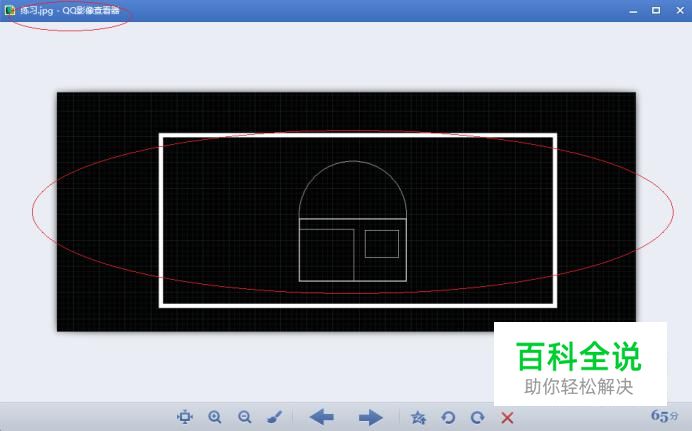

完成将CAD文件保存为JPG或PNG文件的操作，如图所示。本例到此结束，希望对大家能有所帮助。
