ug中怎么绘制鼠标外壳模型?
运用三维软件完成实体的绘制。
1、绘制鼠标地面外轮廓。 单击【草图】命令，在工作区中选择XZ平面作为草绘平面，绘制结果如下图所示。
2、创建拉伸体。 单击【特征】|【拉伸】命令，在工作区中选择上步骤草绘的曲线，然后选择向Y轴方向拉伸距离40mm，结果如下图所示。
3、绘制投影曲线2。 单击【草图】命令，在工作区中选择YZ平面为绘图平面，绘制结果如下图所示。

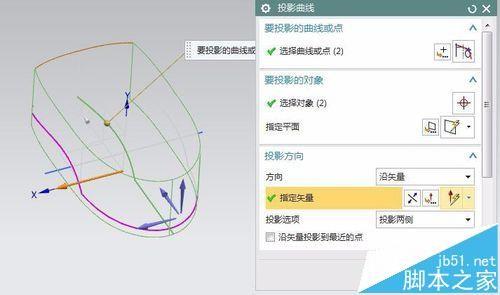

4、创建投影曲线1。 单击【曲线】|【派生的曲线】|【投影曲线】命令，在工作区中选择上步骤创建的投影曲线1，将其投影到Z轴方向的侧面上。
5、创建投影曲线2。 按同样方法选择投影曲线2，将其投影到沿X轴两侧的面上，投影结果如下图所示。
6、绘制艺术样条。 单击【曲线】|【艺术样条】命令，在工作区中连接两投影曲线与YZ平面的两交点，在两点间创建阶次为3的艺术样条曲线，结果如下图所示。
7、桥接曲线2。 单击【曲线】|【派生的曲线】|【相交曲线】命令，在工作区中选择面上偏置曲线端点和上步骤所创建的直线3的端点，并设置如图参数，得到下图结果。
8、创建网格曲面2。 单击【曲面】|【通过曲线网格】命令，在工作区中依次选择投影曲线1和桥接曲线1为主曲线，选择两条相切面边缘线和桥接曲线2为交叉曲线，结果如下图所示。
9、创建网格曲面3。 单击【曲面】|【通过曲线网格】命令，在工作区中依次选择投影曲线1和桥接曲线1为主曲线，选择两条相切面边缘线和桥接曲线2为交叉曲线，结果如下图所示。
10、缝合曲面。 单击【插入】|【组合体】|【缝合】命令，在工作区中选择网格曲面2为目标片体，选择其他网格曲面为刀具，结果如图所示。
11、创建镜像体。单击【插入】|【关联复制】|【抽取几何体】命令，在【类型】下拉列表中选择【镜像体】选项，在工作区中选择上步骤创建的曲面为目标曲面，选择YZ平面为镜像平面，结果如下图所示。创建面倒圆2。 单击【特征】|【面倒圆】命令，选择鼠标底面曲面的边缘线，结果如下图所示。
12、修剪片体。 单击【插入】|【修建】|【修建的片体】命令，在工作区中选择鼠标两侧面为目标，选择前端面为边界，结果如下图所示。
13、完成鼠标外壳的创建。 整体效果图如下图。
