Creo 4.0如何创建剖视图

Creo 4.0如何创建剖视图。

操作方法

  • 01

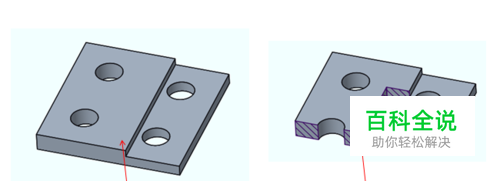

    创建建模文件，绘制零件模型（如下图）。

  • 02

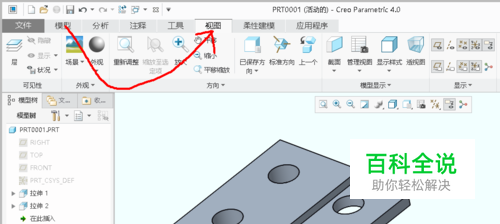

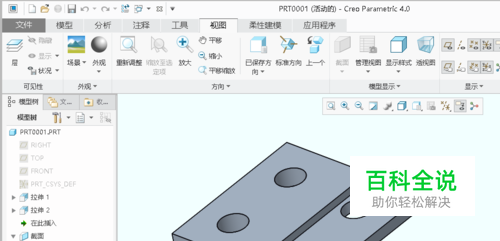

    将模型切换视图。

  • 03

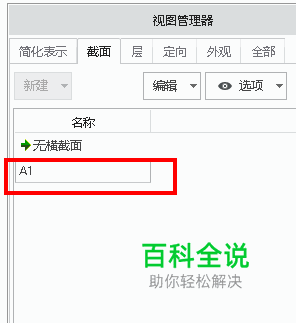

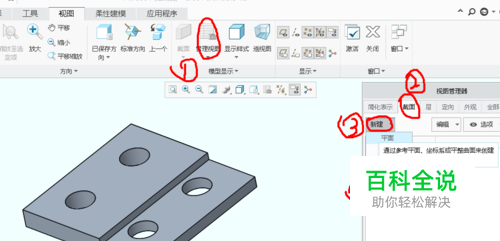

    单击“管理视图”弹出视图管理对话框。 单击视图管理对话框中的截图。 单击截面中的“新建”（创建截面名称）。 单击“新建”中的“偏移”。按回车键，输入界面名称“A1”在单击回车键。

  • 04

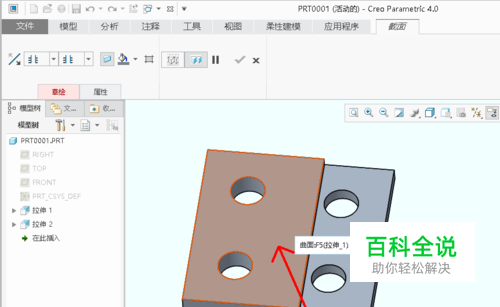

    在上步骤后弹出截面控制面板。 单击要草绘面。

  • 05

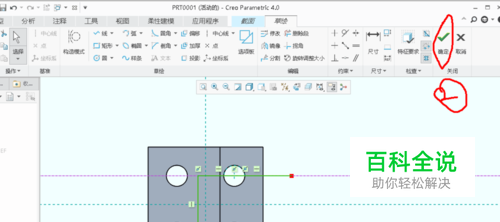

    草绘截面线，单击草绘中的确定。

  • 06

    单击截面控制面板中的确定。

  • 07

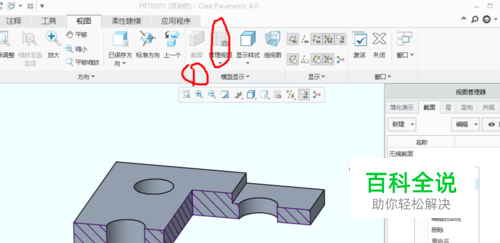

    1.单击“管理视图”弹出视图管理对话框。 2.右击A1截面. 3.选择显示截面。
