Solidworks怎样在轴上画螺纹
我们使用Solidworks的时候用的比较多的是打螺纹孔，不过有一种螺杆也会比较常用到，螺杆就是在轴上切螺纹了，怎样做呢？
操作方法
- 01

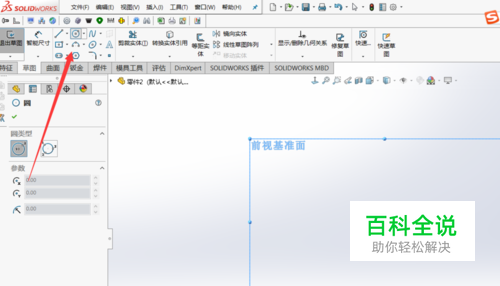

我们先建一张零件图，之后在草图里选择圆命令。
- 02

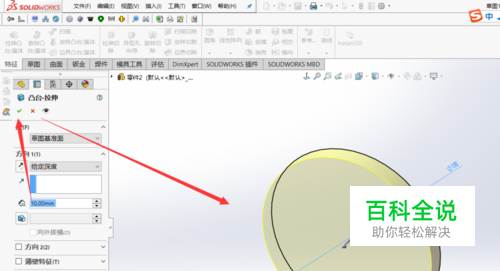

然后选择特征里的拉伸命令拉出一个圆台来，我们画轴一般有两种方法，一节一节拉伸或者直接旋转，旋转更快些。
- 03

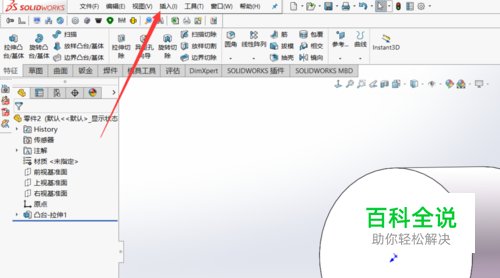

这里我们就在这一节圆台上切螺纹了，我们点击上面的插入。
- 04

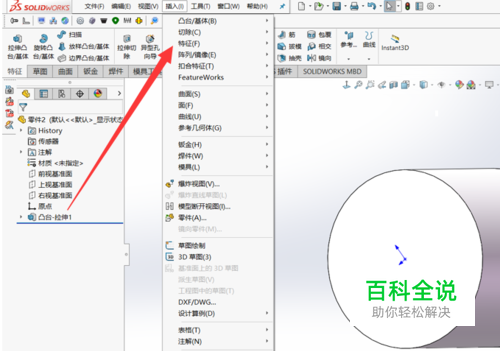

插入里面有很多命令，我们这里使用特征里面的命令，不用曲线里面的装饰螺纹线。
- 05

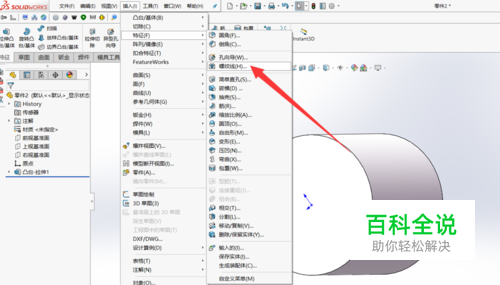

装饰螺纹线看不出来效果，我们在特征里面找到螺纹线，这个命令能够直接切出螺纹效果。
- 06

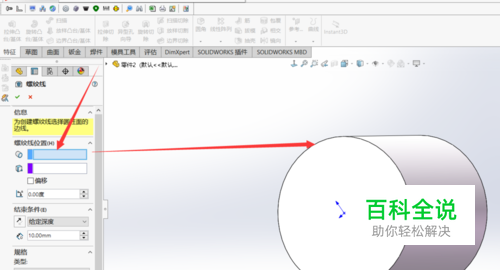

接下来我们需要选择一个圆作为螺纹的外径，就选择轴的外圈作为螺纹线的起点。
- 07

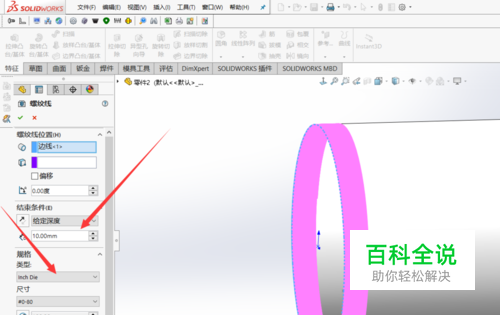

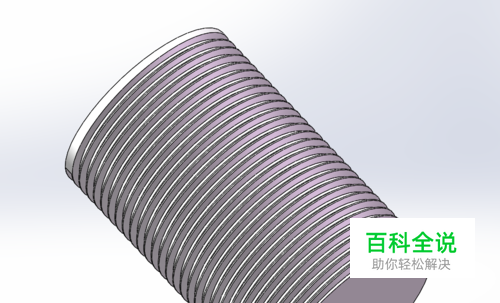

然后在选择螺纹的深度和螺纹线的种类点击确定即可生成在轴上生成螺纹线。
