怎样快速在CAD中批量提取坐标点数据

在使用CAD绘图时我们常常需要获得图形里的各点的坐标,下面我们就来看看怎样快速在CAD中批量提取坐标点数据的吧。

数据提取方法一、

  • 01

    找到我们需要提取坐标的图形文件双击打开,该图形文件就打开了,如图所示:

  • 02

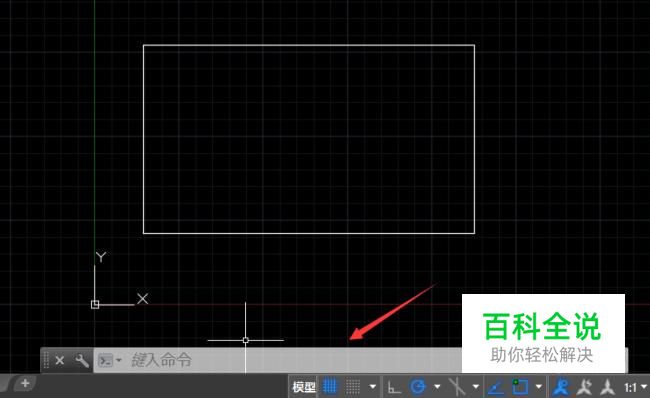

    在下面找到命令输入行,如图所示:

  • 03

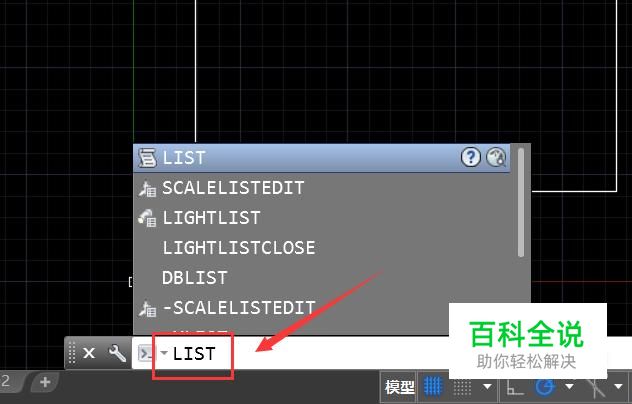

    在命令行内输入list命令,如图所示:

  • 04

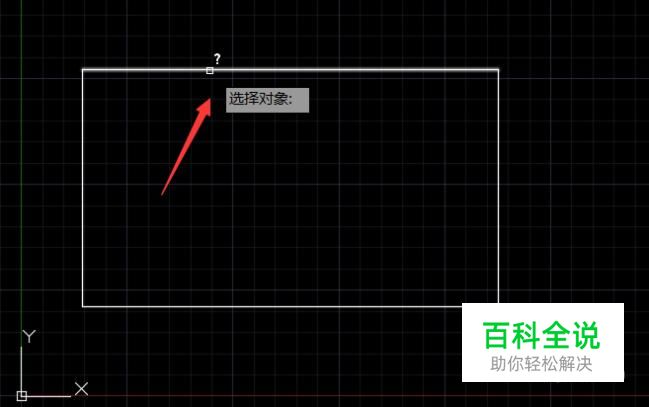

    输入list后要求我们选择对象,如图所示:

  • 05

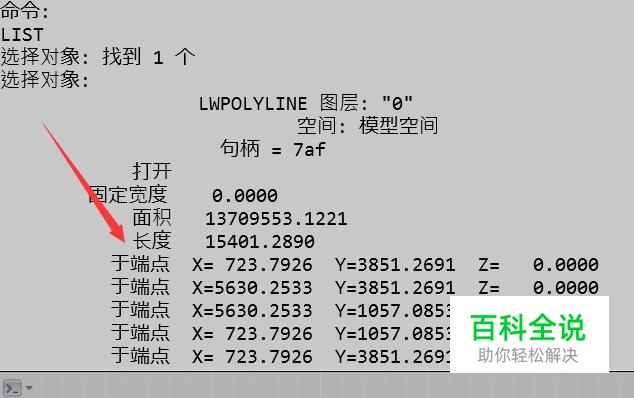

    使用鼠标左键点击我们的对象,按下键盘上的回车,我们就得到了各点的坐标了,如图所示:

数据提取方法二、

  • 01

    打开我们需要提取坐标的图形文件,如图所示:

  • 02

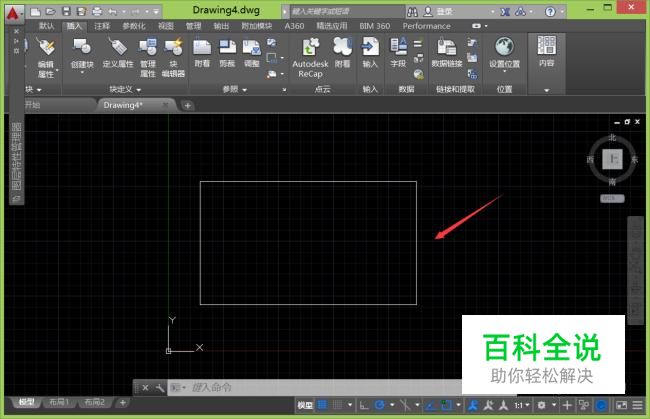

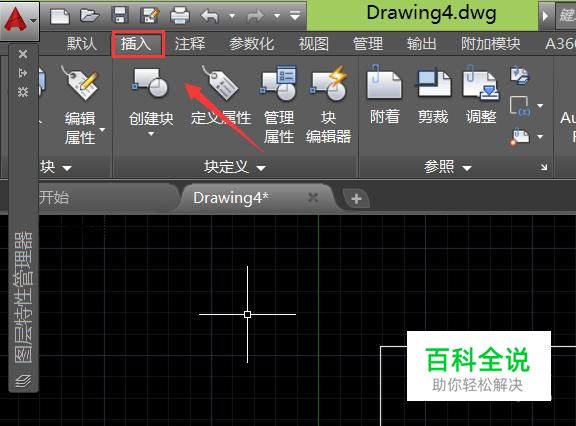

    在菜单里找到插入菜单,如图所示:

  • 03

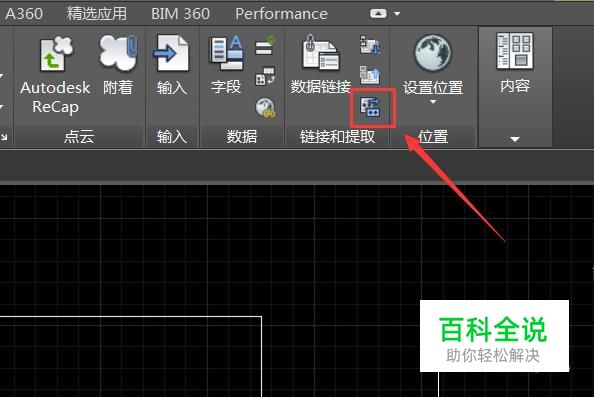

    点击插入菜单,在其内找到链接和提取选项,在链接和提取选项内找到提取数据选项,如图所示:

  • 04

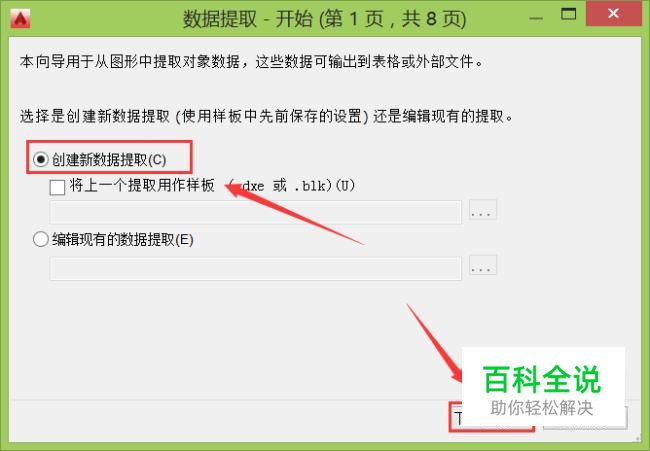

    点击提取数据选项,在弹出的对话框内选择创建新的数据提取选项,如图所示:

  • 05

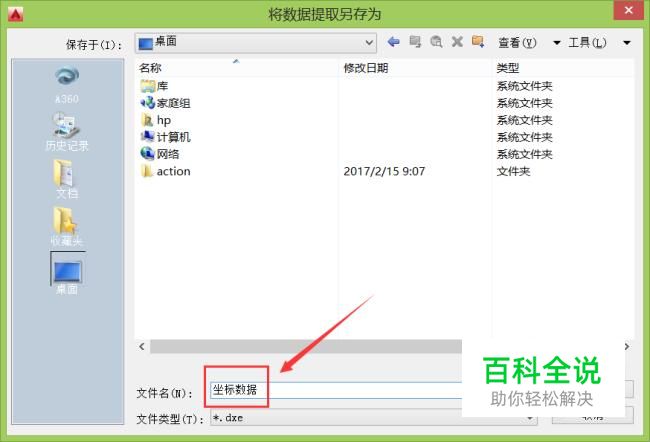

    点击下一步弹出将数据提取另存为对话框,在该对话框内给文件起个名字,如图所示:

  • 06

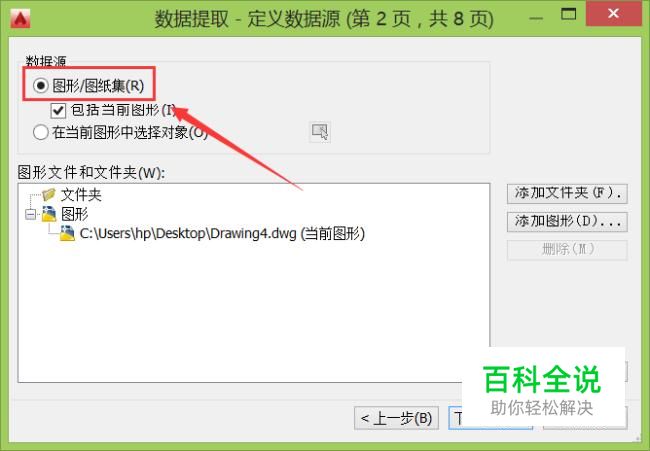

    再点击下一步,在弹出对话框内选择图纸/图纸集选项,如图所示:

  • 07

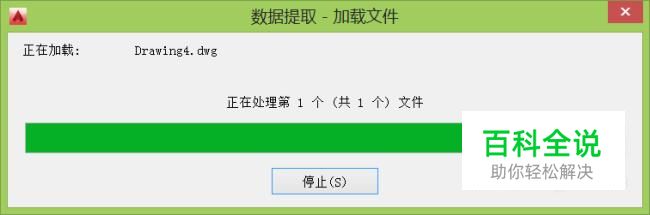

    点击下一步弹出提取进度对话框,如图所示:

  • 08

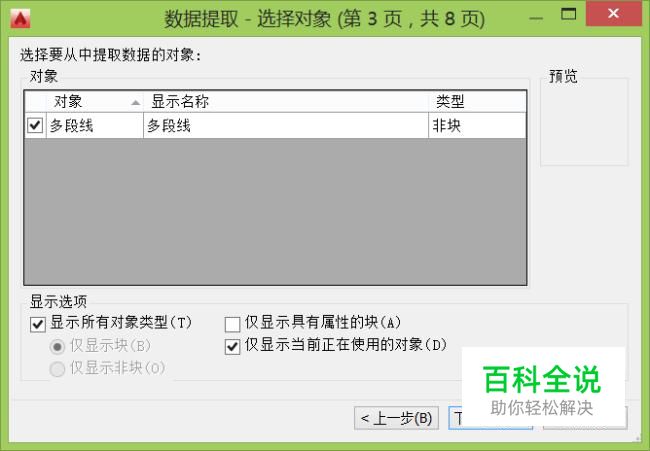

    进度结束后,在弹出的对话框内可以看到我们的图层对象,如图所示:

  • 09

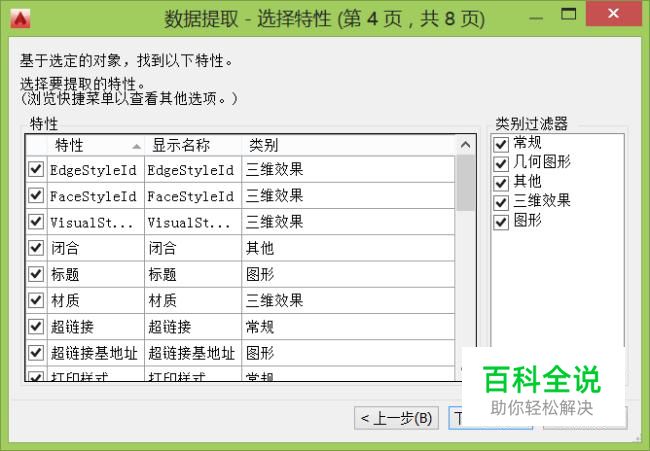

    点击下一步,在弹出的对话框内看到对象特性和类型过滤器选项,在类型过滤器选项内我们可以全部选取,也可以只选择几何图形选项,如图所示:

  • 10

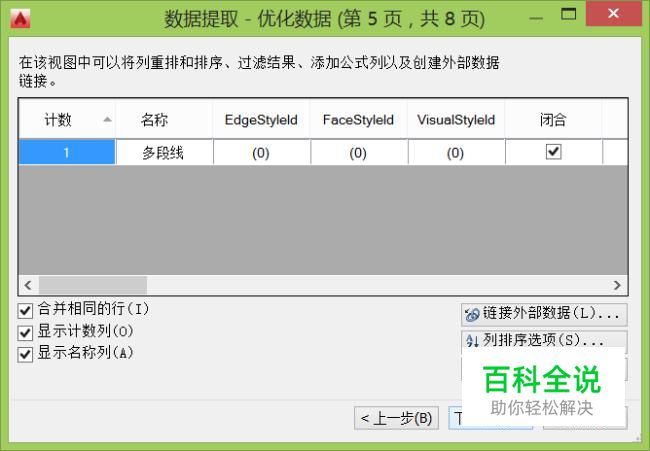

    点击下一步看到各个参数,如图所示:

  • 11

    点击下一步,在弹出的对话框内选择将数据输出为外部文件选项,如图所示:

  • 12

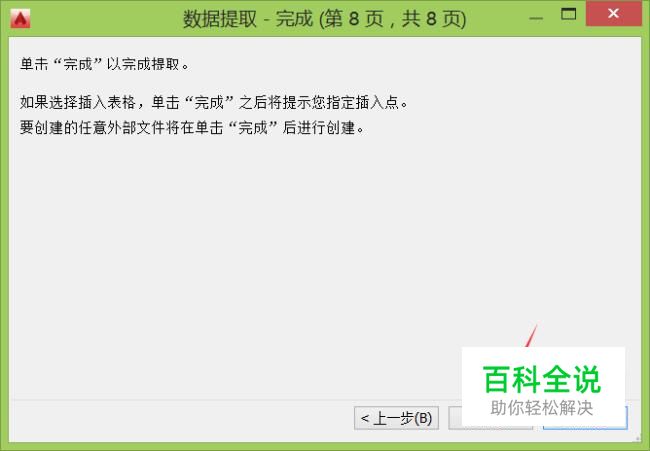

    点击下一步,数据就提取完成了,如图所示:

  • 13

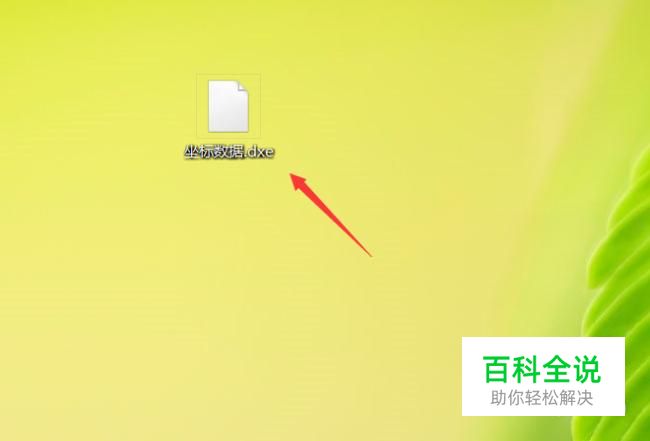

    在桌面上就可以看到我们提取的数据文件了,如图所示:
