01

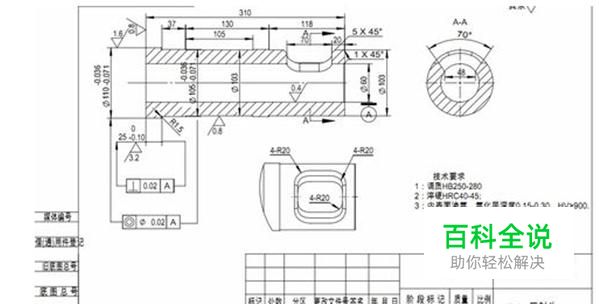

CAD具有强大的绘图、编辑二维和三维的图形功能，还具有多视图的联动或尺寸与视图的驱动、双向驱动等功能。
02

用计算机CAD机械制图软件制图系统可分为图形输入、图形信息处理、图形输出三个过程。图形输入就是在计算机中的CAD绘图软件上绘制图形。图形信息处理就是将你画出的图样进行修改、保存、储存等工作。图形输出就是将你绘制好的图形或储存的图形传到你需要加工的工序中，或打印出图样。
03

CAD机械绘图软件版本较多，更新升级也很快，下面以Auto-CAD2004为例讲解一些入门知识，二维图形（平面图形）的基本绘制方法，绘图常用的命令有绘图命令、编辑命令、块操作。
04

绘图命令分：基本绘图命令和高级绘图命令。基本绘图命令就是用图标画出直线、圆、曲线、圆弧、组线和文字组成的基本简单图形，掌握好基本绘图元素命令的方法，是学习CAD制图的重要基础。
05

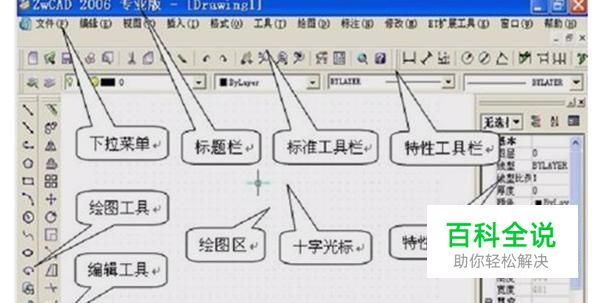

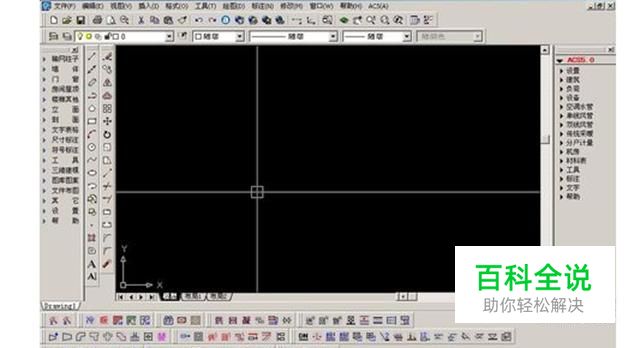

在绘图软件中有诸多工具条，将常用的工具条放在制图界面上，画直线时的方法有3种，点“直线”图标：输入坐标绝对值→输入坐标相对值。移动鼠标指示移动方向，输入直线长度值。具体要实际操作。看视频多练习就会很快掌握其方法。
06

绘制圆的方法有3种，鼠标要按下“圆”： 1、三点决定一个圆，按CAD提示输入三点，创建一个通过这三点的一个圆。 2、用2点输入直径的方法，画圆通过直径两端。 3、输入半径，也可以半径一端为圆心，画圆。可以在画圆中举一反三，画圆弧、半圆、四分之一圆。
07

以上是用CAD画最基本图形的元素，图形是有诸多基本图形的元素组成的，所以，要想掌握CAD的画法，必须通过实践，一步一个图形元素的练习鼠标的命令，熟能生巧，多练习，学教程，从基本元素开始，一个一个的练习，最后再做图形组合。

cad放图的注意事项

01

CAD以精准为特性，出图之前要向客户确认按比例输出还是按图纸大小，如果按比例，纸张大小设定时要自定义比标准尺寸要稍大，如A0（880x1240）A1(880x620)A2(620x440)；以京瓷4820为例，‘图纸尺寸’框内显示自定义表格，打印范围选择‘窗口’‘打印偏移’的数据0-20为正常，偏移数据越大说明浪费越大，出现负数说明纸张尺寸过小，必须重设。图纸如果需要按比例打印，则需要把‘布满图纸’复选框勾掉，手动输入比例值，此时如果发现‘打印偏移’数字太大或成负数时，通过改变图纸方向，看‘打印偏移’数字是否正常，再不正常，就需要重新设定纸张尺寸了。
02

线宽：出图之前要向客户确认线宽是否有要求，如果没要求就向客户说明按对象线宽输出，特别说明：建筑图的轴线（DOTE）基本上为0.05的点划线；设置线宽，点击‘打印样式表’下的样式名称的右端‘修改项’（上图蓝色圈），进入修改界面：线宽基本上以颜色来区分，打印黑白图时，用鼠标框选全部颜色，然后把颜色改为黑，把线宽设为‘使用对象线宽’，如果客户有要求，就必须按颜色逐个设置成客户要求的线宽。
03

灰度：有些附属图层不能太明显，否则体现不出来主体，所以需要设置灰度，一般需要设置灰度的线为8、9、250-254这几个颜色的线，一般需要设置灰度的图为总平面图、水电图、弱电图居多。灰度设置和设置线宽一样，选中需要设置的线颜色，改变‘淡显’框（蓝色圈）里的数字，一般为70。
04

字体替换：打开CAD文件时，如果出现字体替换对话框，将需要替换的字体逐个替换成‘hztxt’，打开文件后，仔细检查是否有问号或版面乱的现象，如果有，就需要替换字体： 1、单击问号，找到问号字体的样式。 2、输入命令‘st’，按下键盘上的‘空格键’，出现如下界面：选中刚才有问号的字体样式，把‘SHX字体’设置成‘txt.shx’，把‘大字体’设置成‘hztxt.shx’。此时单击‘应用’、‘关闭’，回到CAD主界面，输入命令‘re’（刷新），按下键盘上的‘空格键’，问号一般会变成正常文字。如果问号还存在，那么问号的内容有可能是钢筋符号，那么就需要用另外一种字体样式来替换了：其他步骤一样，把‘SHX字体’改为‘tssdeng.shx’即可，问号恢复成正常的钢筋符号。
