CAD中的环形阵列怎么操作?
CAD是一款很实用的计算机辅助绘图软件,它能画出很多好看的物品,但是画有的图时需要我们用到环形阵列,那么CAD中的环形阵列应该怎么操作呢?下面就让小编来给大家介绍一下吧。
操作方法
- 01

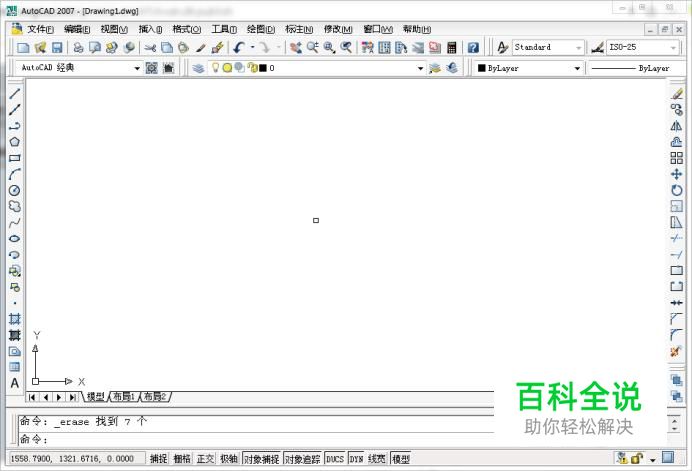

首先打开CAD软件,操作界面如图所示。
- 02
使用画圆指令,画出一个大圆,如图所示。
- 03

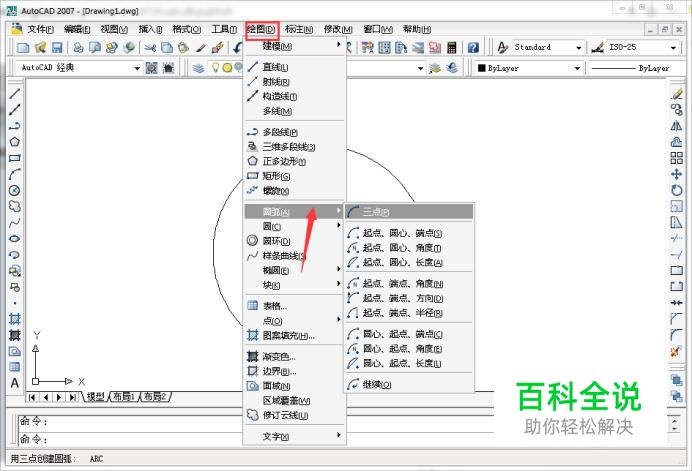

点击绘图工具栏的圆弧指令,如图所示。
- 04

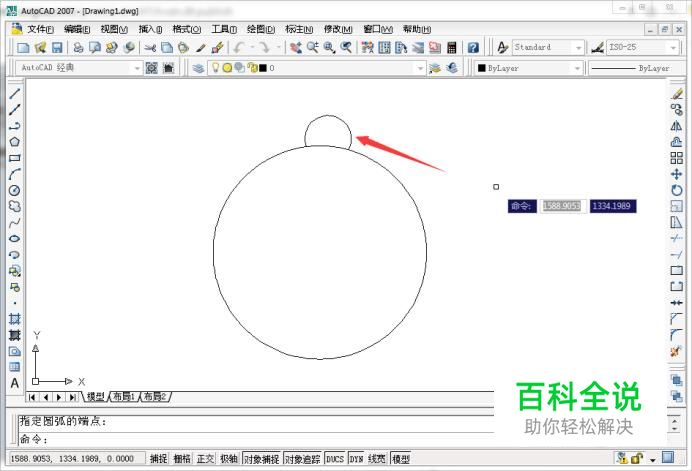

在大圆的圆周上画出一小段圆弧,如图所示。
- 05

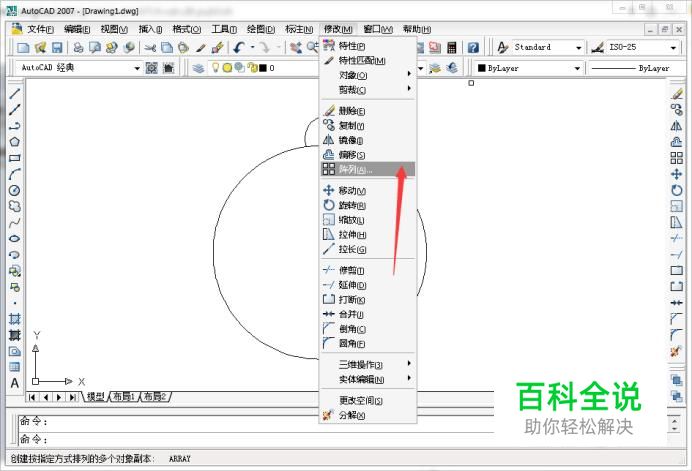

点击修改工具栏的阵列指令,如图所示。
- 06

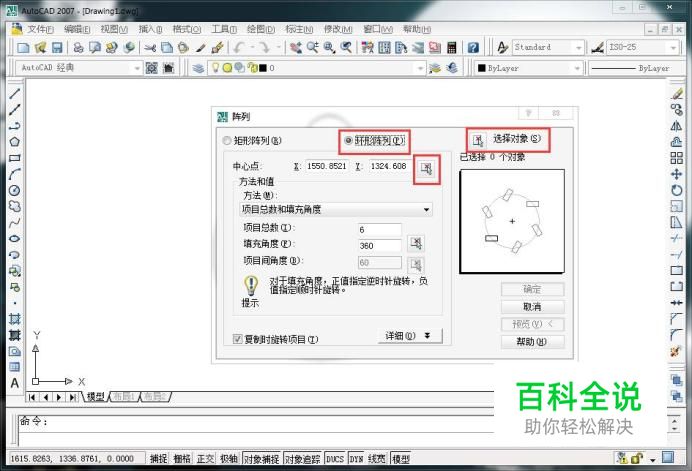

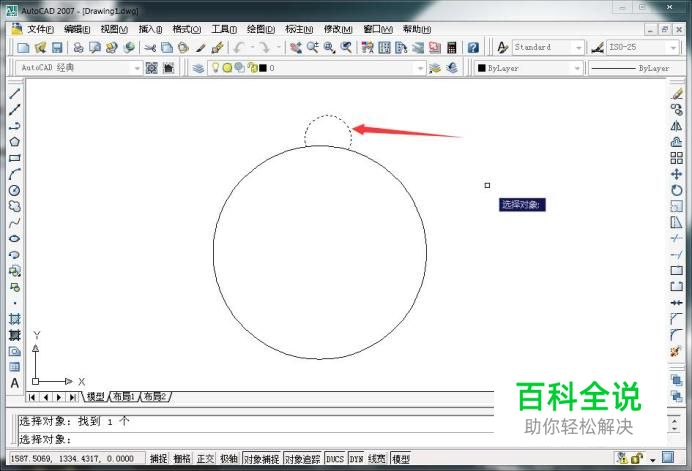

选择环形阵列,中心点为大圆的圆心,选择的对象是小圆弧,当小圆弧呈现蚂蚁线形状时表示被选中,如图所示。
- 07

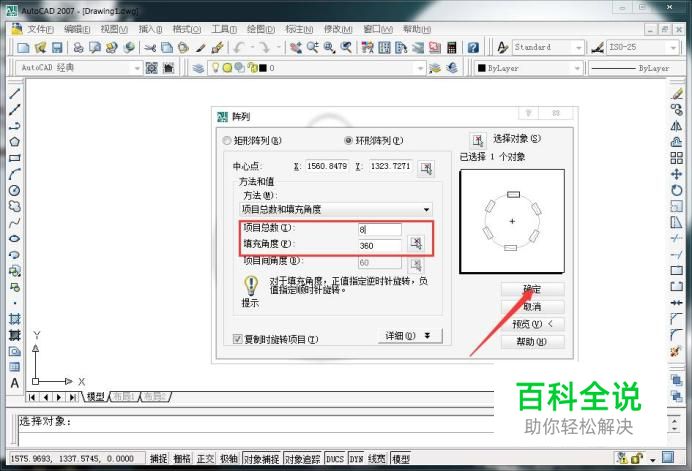

项目总数填8(可以根据自己的喜好填写),填充角度为360°,即一圈,点击确定,如图所示。
- 08

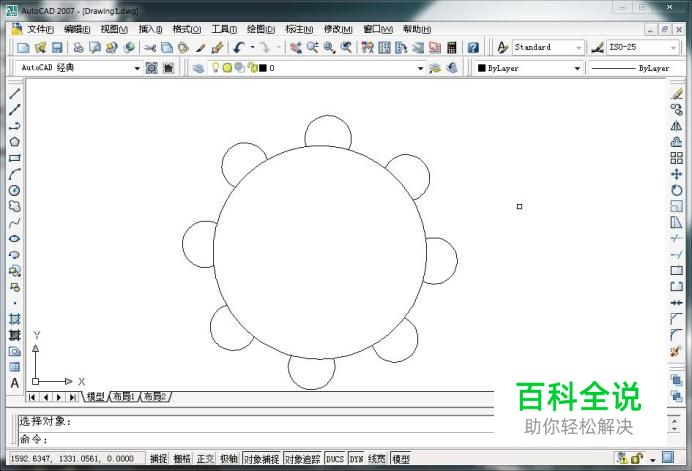

环形阵列整个过程的操作就算是完成了,如图所示。
