cad绘制三维立体图教程
随着CAD版本的升级我们使用CAD就能够轻松地绘制三维立体图形了，下面小编就带领大家来看看cad绘如何制三维立体图的吧。
操作方法
- 01

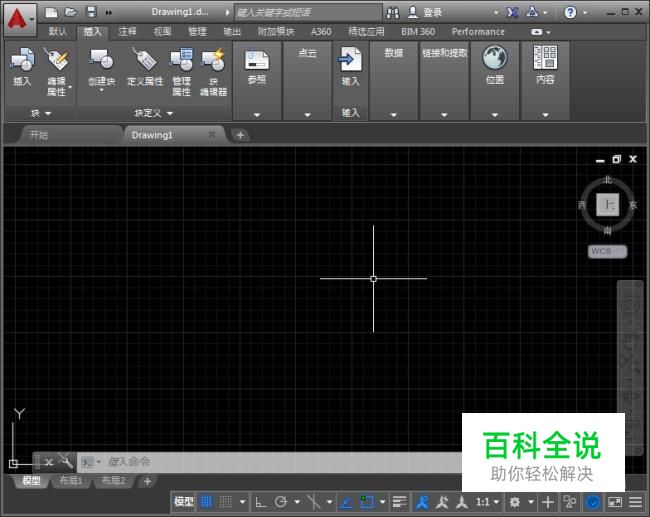

在桌面上找到CAD的快捷图标，双击打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02

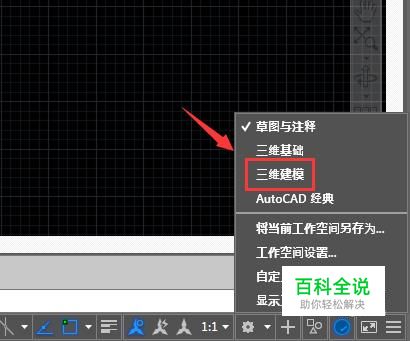

在该界面的下面找到切换空间选项，点击在其内找到三维建模选项，如图所示：
- 03

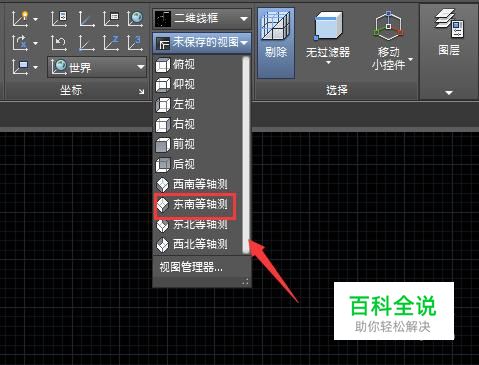

点击三维建模后，在上面的找到视图选项，我们选择东南等轴侧选项，如图所示：
- 04

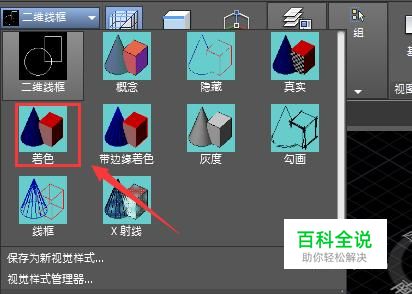

再在视觉样式里选择着色选项，如图所示：
- 05

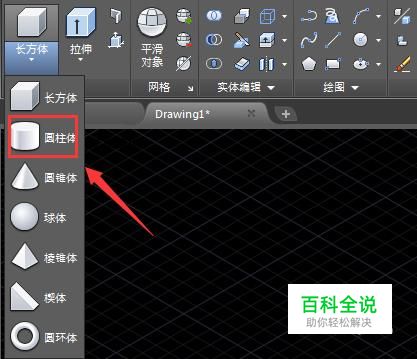

再在菜单里找到长方体选项，点击长方体选项，在其下拉列表里选择圆柱体，如图所示：
- 06
使用圆柱体在绘图区里绘制一个圆柱体，如图所示：
- 07

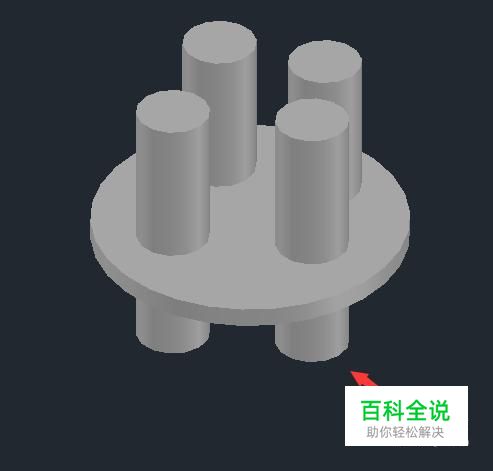

再在该圆柱体上绘制四个细的圆柱体，如图所示：
- 08

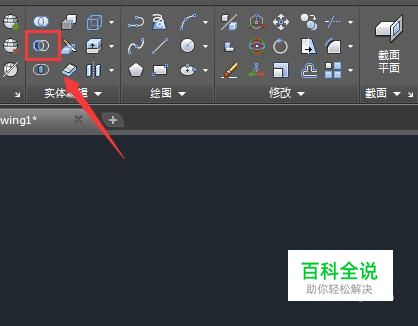

在菜单区里找到实体差集选项，如图所示：
- 09
点击实体差集选项，提示选择对象，如图所示：
- 10
选择对象后，按下回车键提示我们选择对象，这次选择的是细圆柱体，如图所示：
- 11

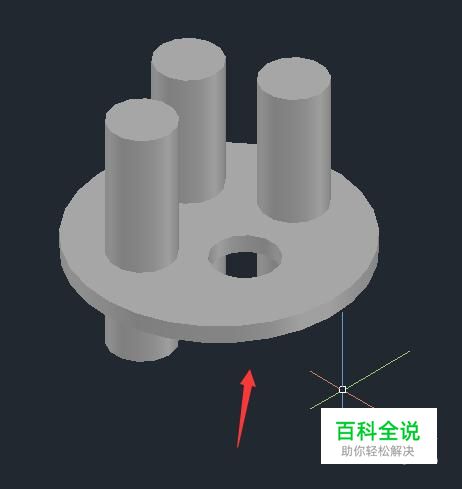

选择圆柱体后，按下回车键，可以看到在大圆柱体上就得到了圆孔，如图所示：
- 12

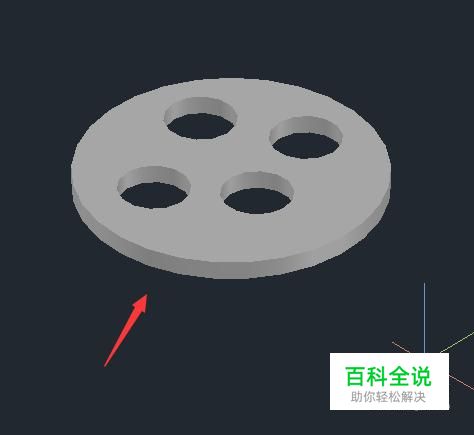

再按照上述步骤依次操作我们就得到了四孔盘，如图所示：
