CAD中如何设置尺寸标注样式？

我们在使用CAD进行绘图后就需要对该图形进行尺寸的标注，下面我们就来看看CAD中如何设置尺寸标注样式的吧。

操作方法

  • 01

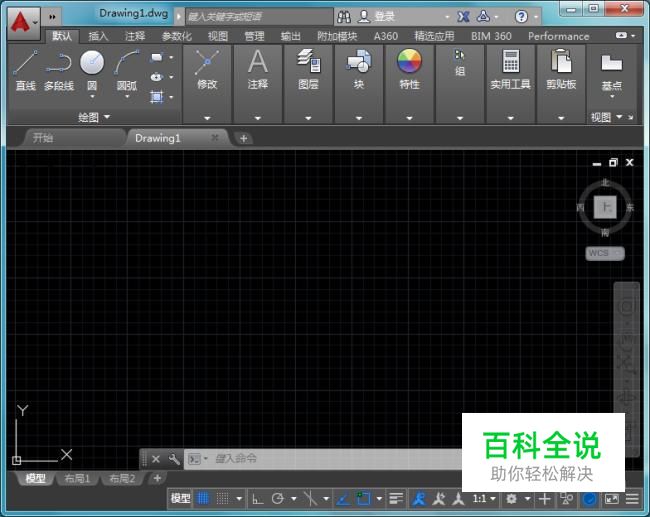

    在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：

  • 02

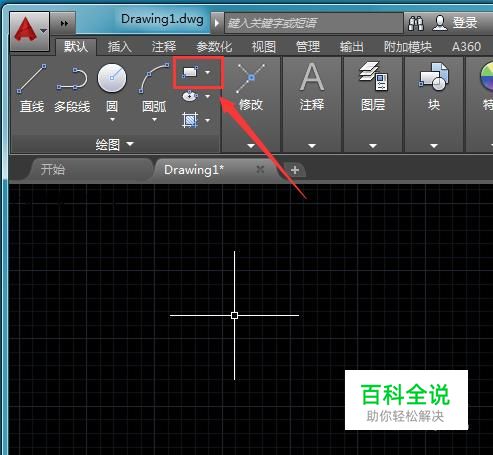

    在该界面内找到矩形选项，如图所示：

  • 03

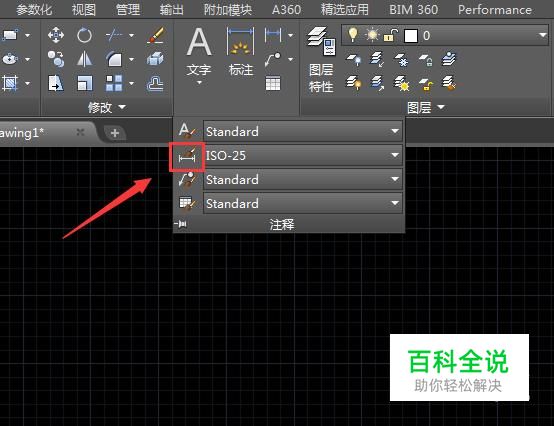

    使用矩形命令在绘图区里绘制一个矩形，然后在注释里找到注释样式选项，如图所示：

  • 04

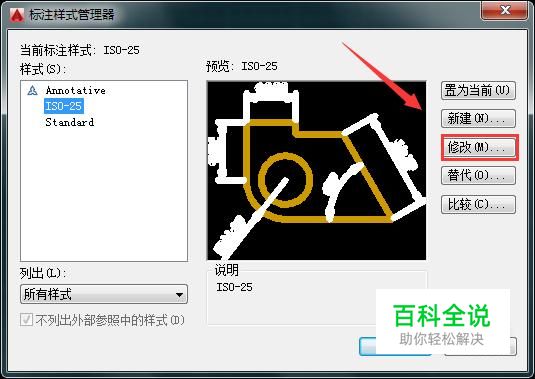

    点击注释样式选项，在弹出的对话框内找到修改选项，如图所示：

  • 05

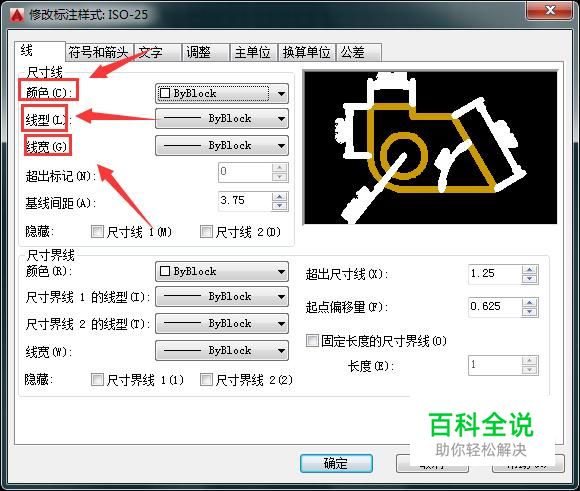

    点击修改选项，在弹出的对话框内找到线选项，在线设置里我们可以设置颜色，线型和线宽，如图所示：

  • 06

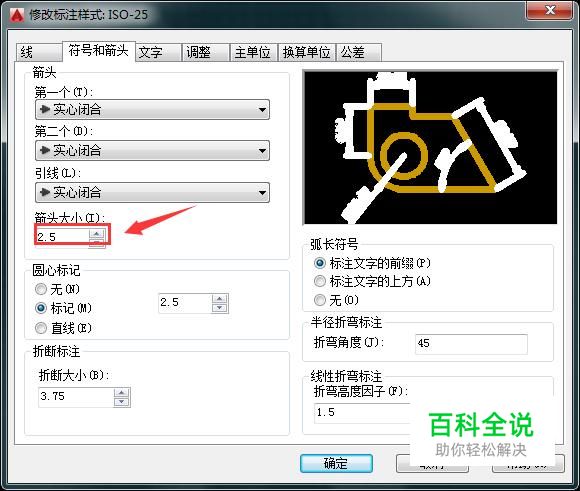

    再选择箭头和符号选项，在这里可设置箭头样式和箭头大小，如图所示：

  • 07

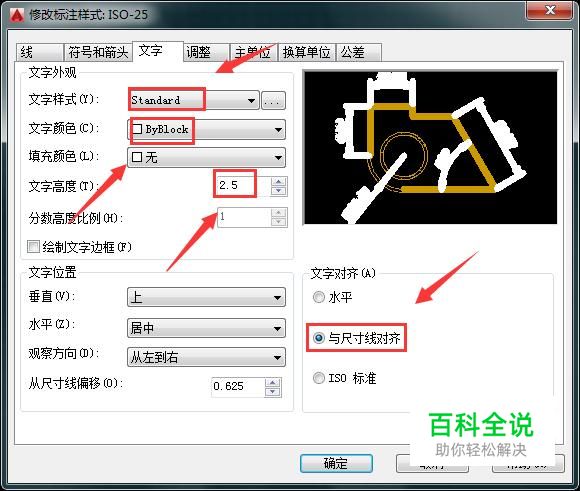

    再选择文字选项，在这里可设置文字的字体、文字的颜色、文字的高度和文字的对齐方式，如图所示：

  • 08

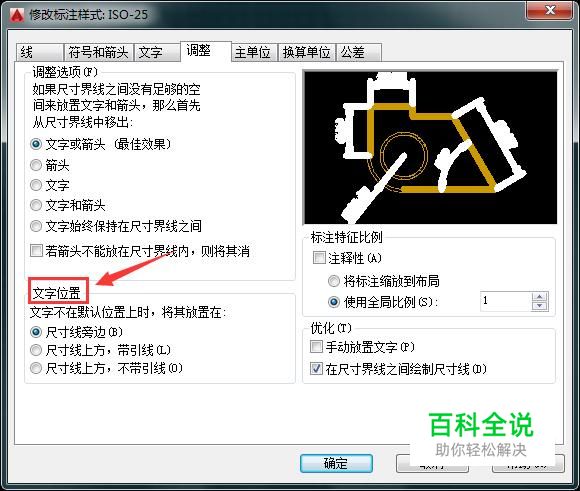

    再选择调整选项，在这里可设置文字的位置，如图所示：

  • 09

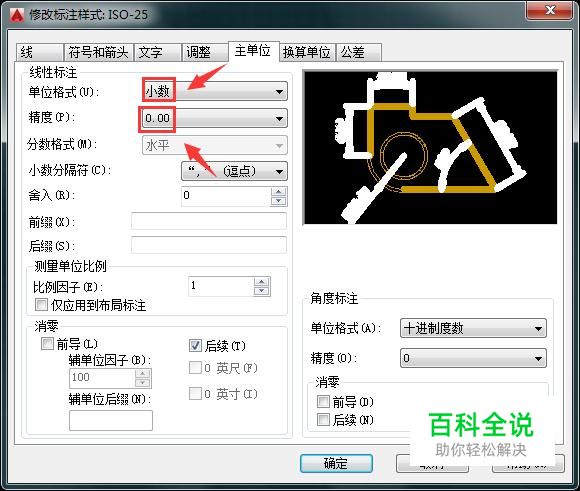

    再选择主单位选项，在这里可设置单位的格式和精度，如图所示：

  • 10

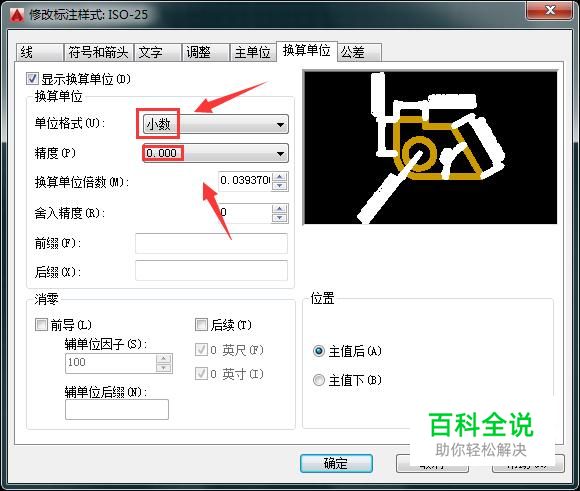

    再选择换算单位选项，在这里可设置单位的格式和精度，如图所示：

  • 11

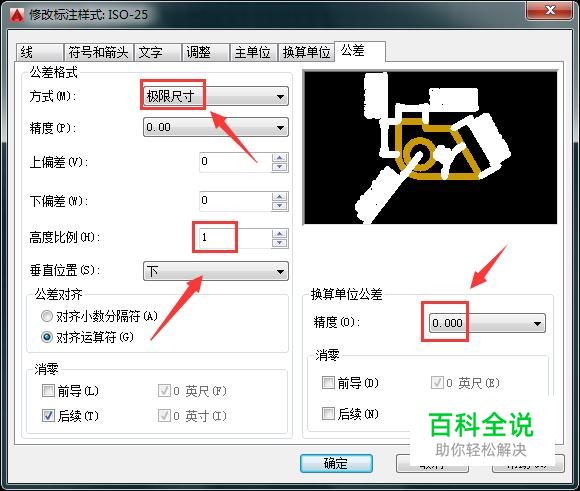

    再选择公差选项，在这里可设置公差的方式、比例和精度，如图所示：

  • 12

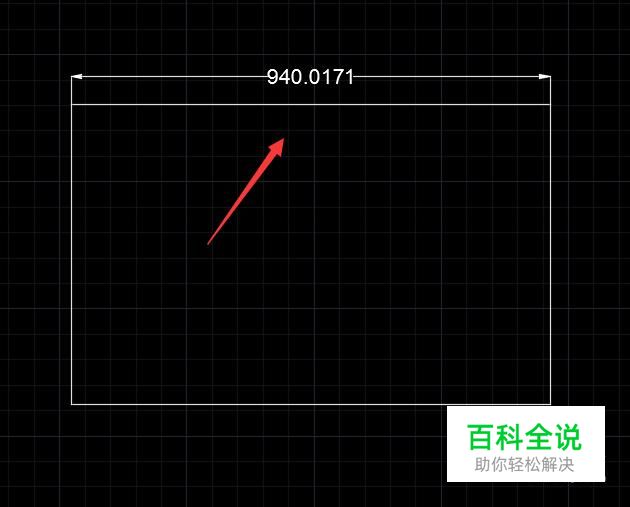

    将以上各项设置完毕以后我们就可以进行标注了，如图所示：
