CAD中如何计算不规则图形的面积
我们在使用CAD的时候，需要测量图形的面积，而对于一些不规则的图形其面积是如何测量的呢，一起来看看CAD中如何计算不规则图形的面积的吧。
操作方法
- 01

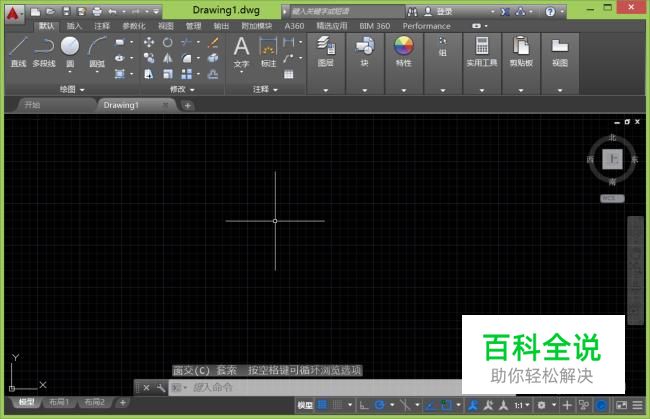

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02
在该界面内按下Ctrl+O键弹出打开图形文件对话框，在该对话框内找到我们的图形文件，如图所示：
- 03

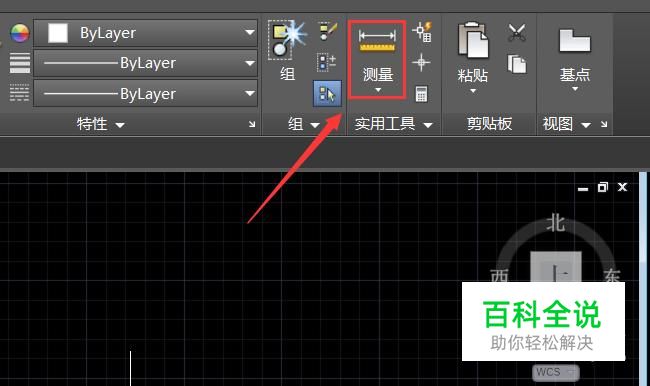

在上面的编辑工具区里找到实用工具选项内的测量工具，如图所示：
- 04

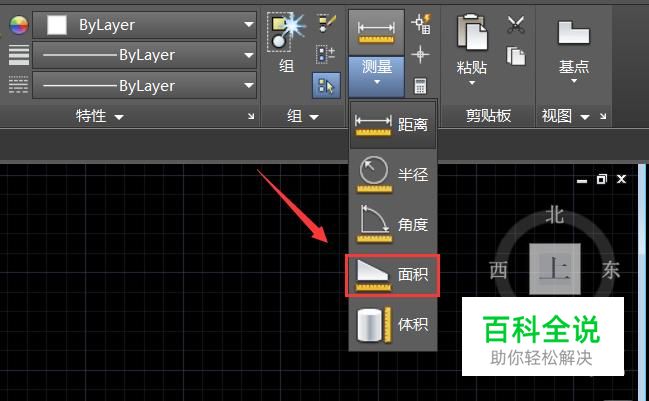

点击测量工具在其下拉列表里找到面积选项，如图所示：
- 05

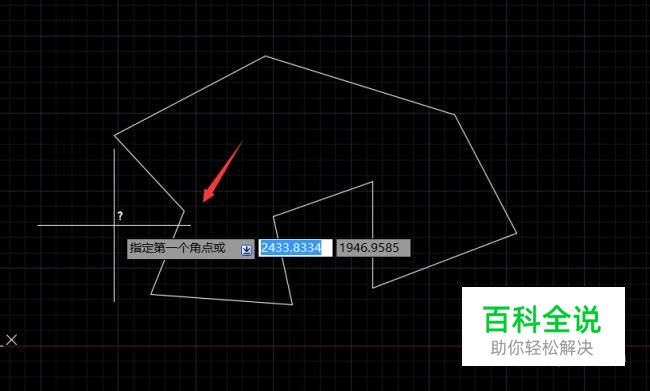

点击面积选项，提示我们指定下一点，如图所示：
- 06

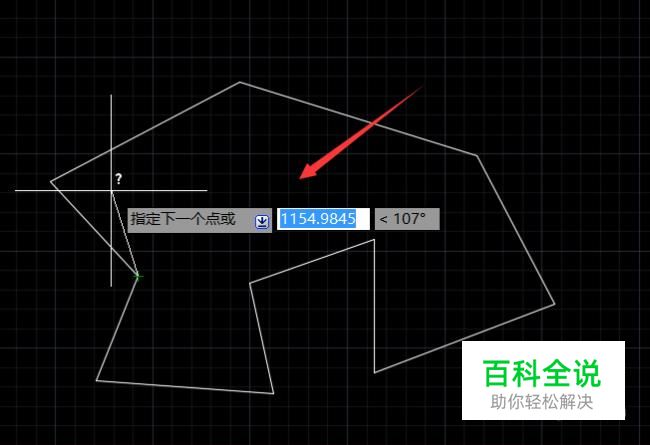

指定一点后在提示我们指定下一点，如图所示：
- 07

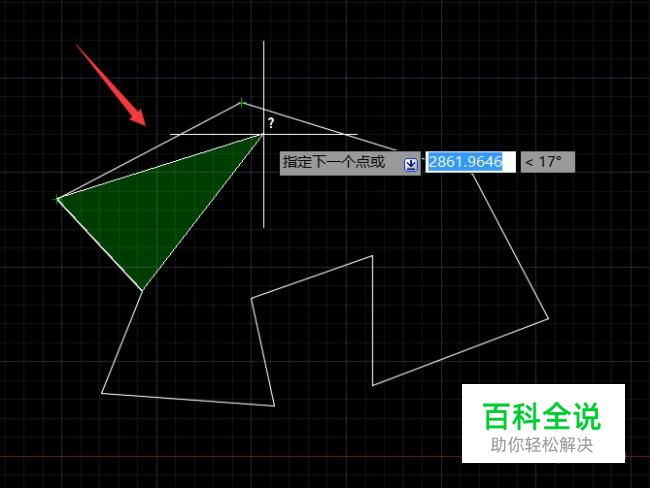

按照操作当指定第三个点时，在我们不规则的图形内部就填充了绿色，并提示指定下一点，如图所示：
- 08

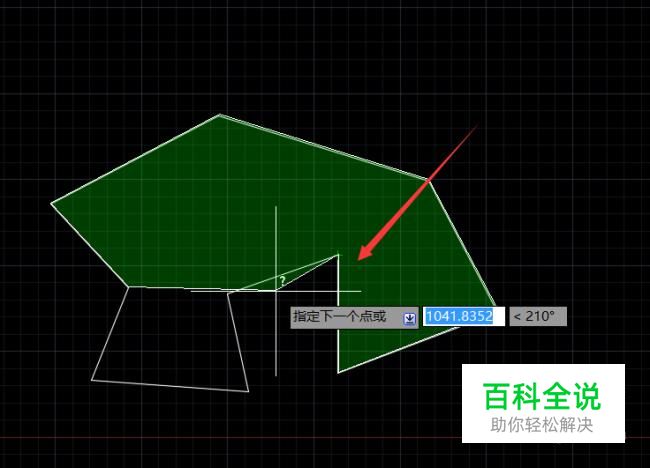

依照操作继续指定下一点，可以看到在不规则的内部也会填充不规则的绿色，如图所示：
- 09

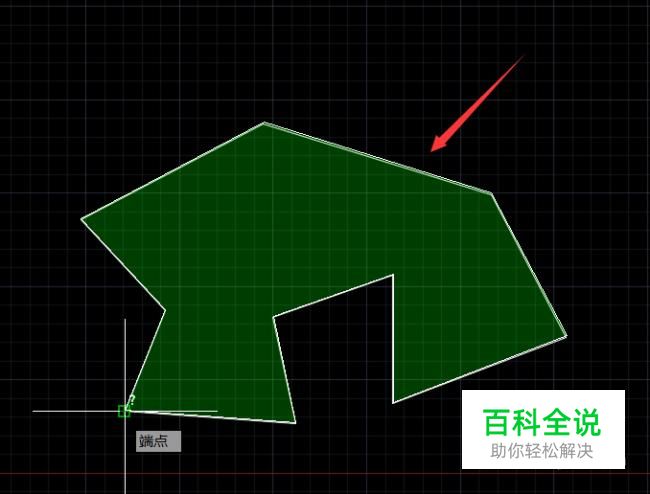

一直将所有的点指定完后，我们的图形内就完全被绿色填充了，如图所示：
- 10

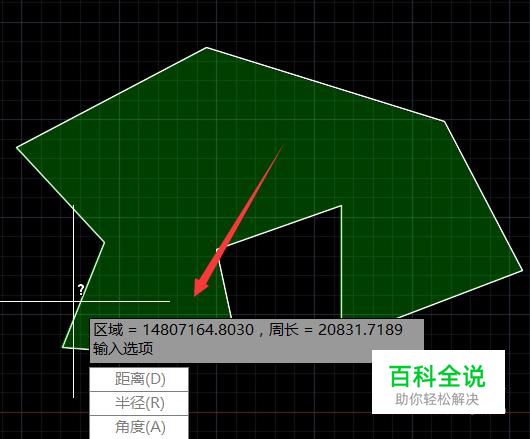

最后按下键盘上的回车键，我们的测量结果就出来了还有计算的周长，如图所示：
