如何用CAD画花瓶？
在CAD制图软件中，当我们掌握了基本的命令工具后，可以画出很多的生活用品。这里小编为大家介绍下如何用CAD画花瓶。
操作方法
- 01

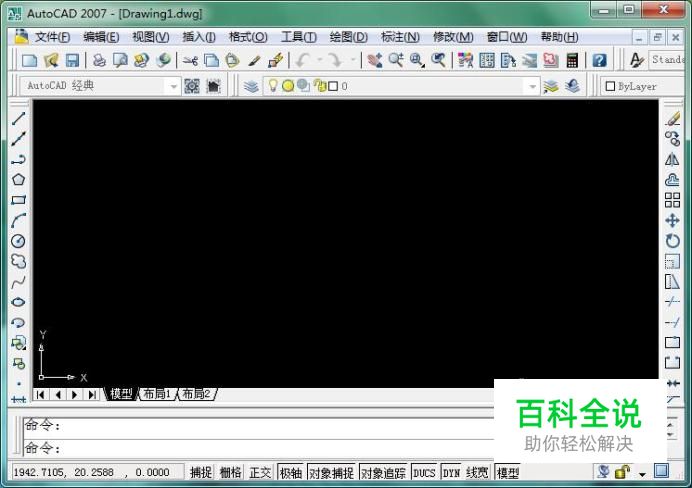

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
- 02

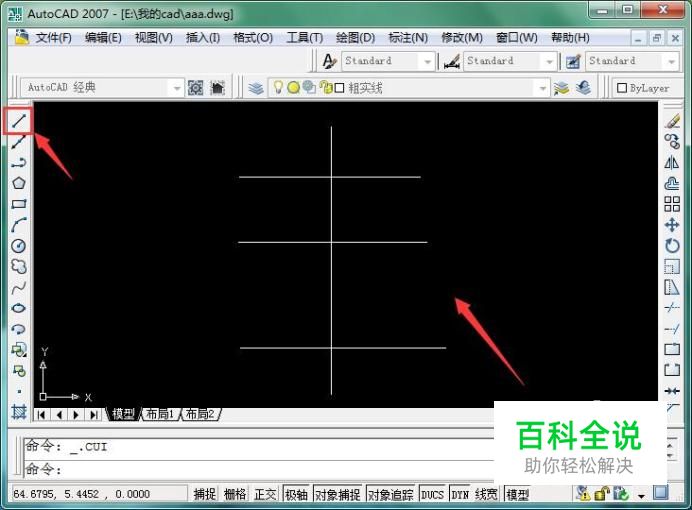

进入绘图界面后，通过绘图工具栏中“直线”工具图标，画出几条适当距离的直线，绘制以下图形：
- 03
利用工具栏中的“椭圆”工具，执行画椭圆命令，如图所示：
- 04

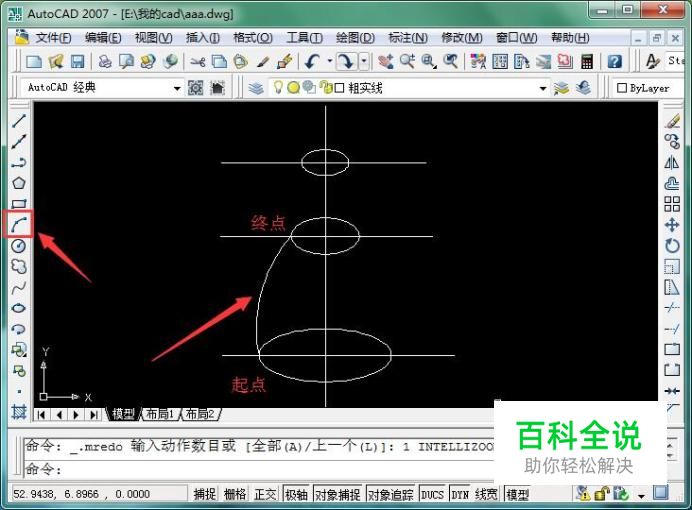

在绘图工具栏中找到“绘图”图标（可以根据圆弧的起点、端点、在选择适当半径绘制），从而绘制左下侧的一段圆弧。如图所示：
- 05

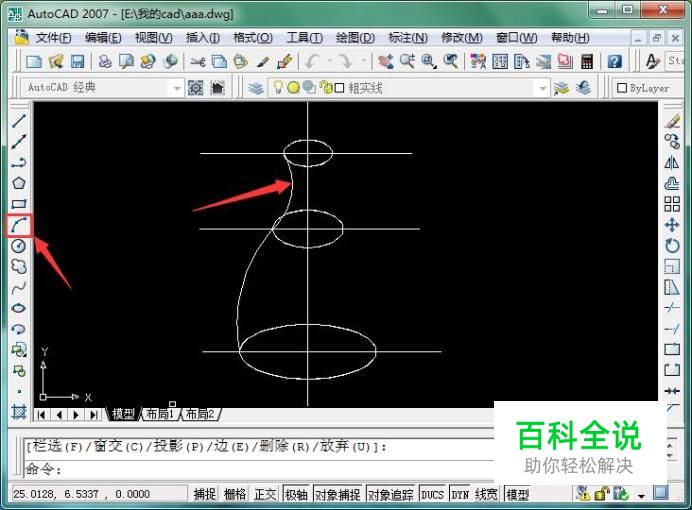

同样，使用同样的操作方法，重复上一步骤，绘制左上侧的一段圆弧，如图所示：
- 06
利用“镜像”命令，将左方绘制的圆弧镜像到右侧（提示是否删除源对象时：选择“否”），得到如下图形：
- 07

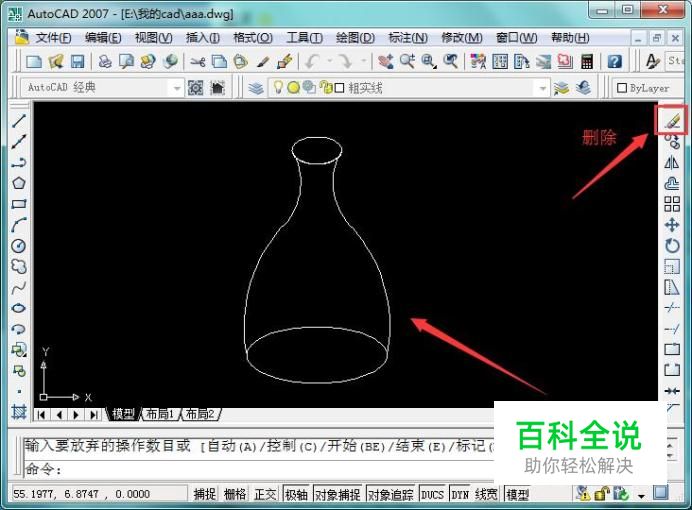

然后通过“删除”命令，删除前面所画的辅助水平直线，垂直线段，以及中间的椭圆，如图所示：
- 08

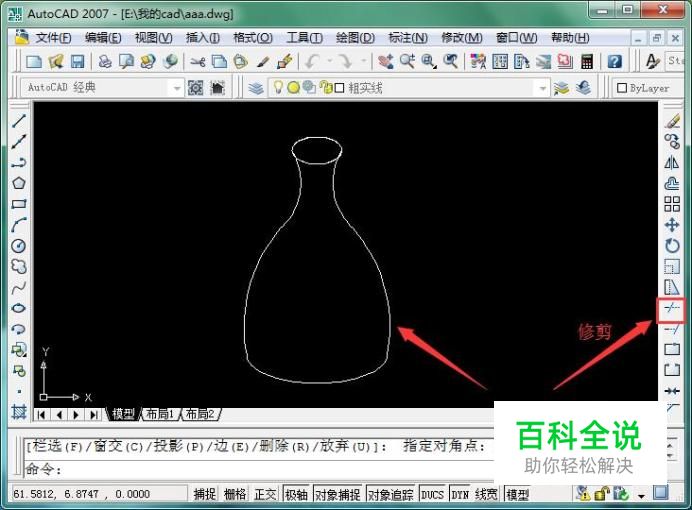

最后执行“修剪”命令（或者输入修剪命令快捷键“tr”），将最下面椭圆的多余的圆弧进行修剪，如图所示，花瓶就完成了。
