绘图：如何用cad旋转图形

2024-03-24 17:16:42

在用CAD绘制图纸的时候，可以用CAD中的旋转功能来来看看图形的效果。下面来看看如何用CAD旋转图形。

操作方法

01

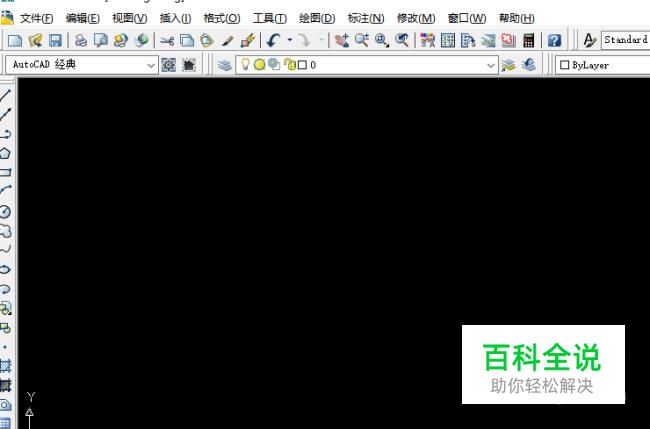

打开电脑中的CAD软件，打开以后如下图所示。
02

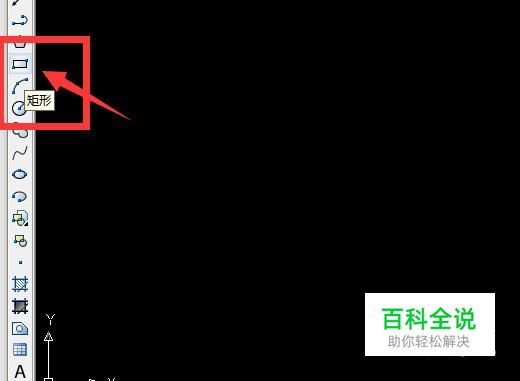

小编先在界面中画一个矩形。不会画的朋友也可以学学，点击左侧的矩形按钮，在界面中拖拉出一个矩形就可以了。

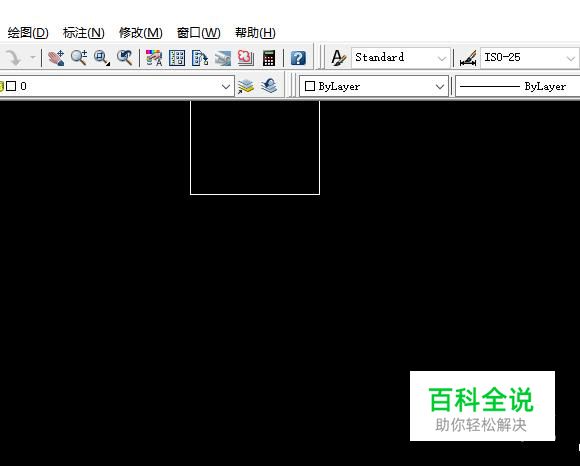

03

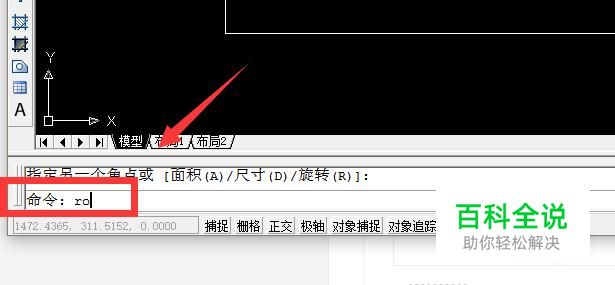

这样一个好看的矩形就画好了。之后，在界面下方的命令栏中输入ro命令，按下空格键来执行命令。
04

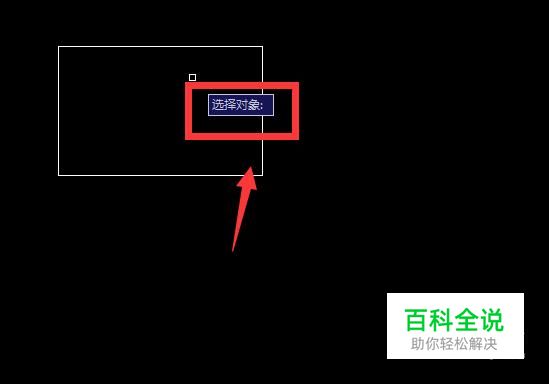

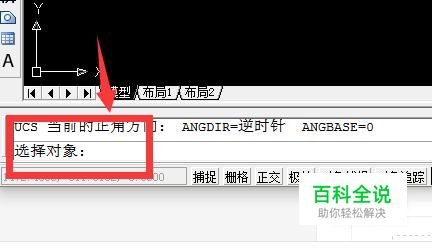

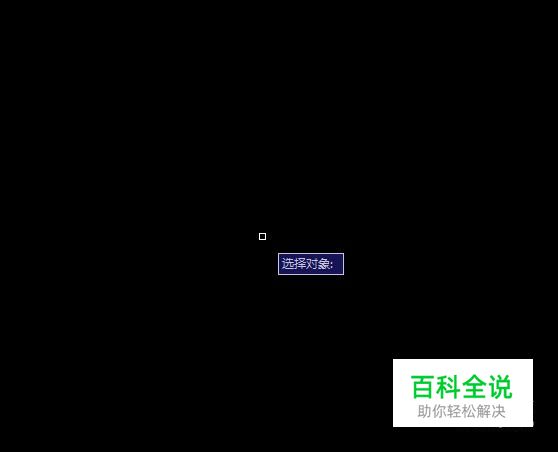

将鼠标移动到矩形上，显示的是选择对象，点击矩形，再按下回车键就选择了对象。
05

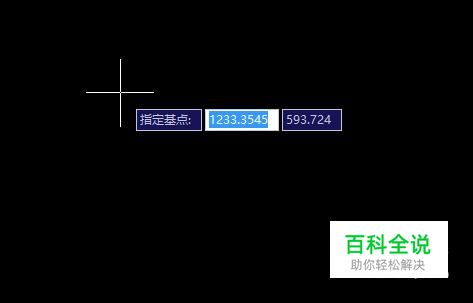

之后，选择基点。鼠标上显示的是指定基点，在界面中选择一个基点。
06

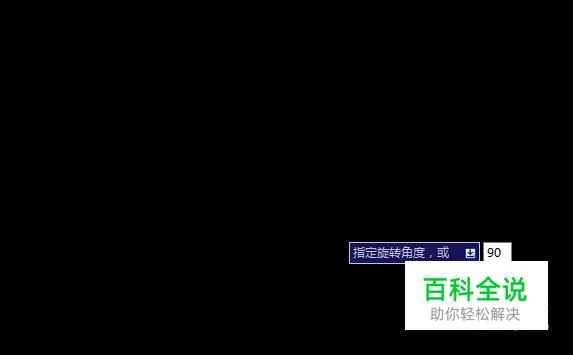

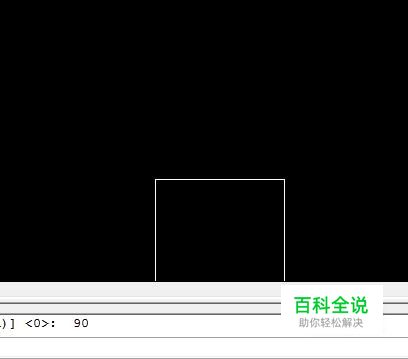

选择好基点以后，就可以设置旋转的角度。在输入框中输入旋转的角度，小编这里输入90也就是旋转90度。
07

输入完角度以后，按下回车键。旋转以后如下图所示。
08

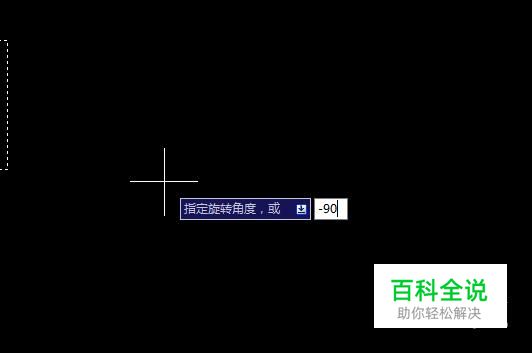

如果在输入的角度是90，就是逆时针旋转。输入的是-90度，就是顺时针旋转。
09

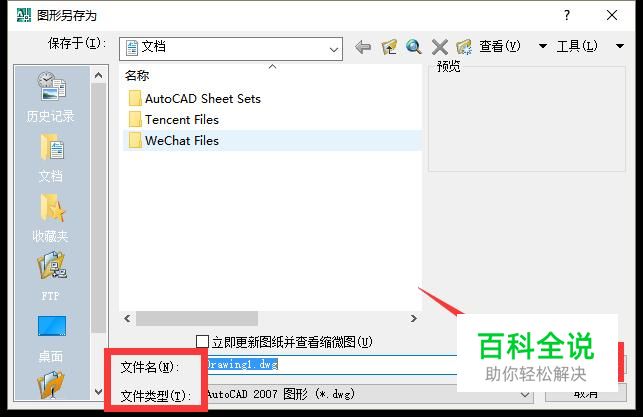

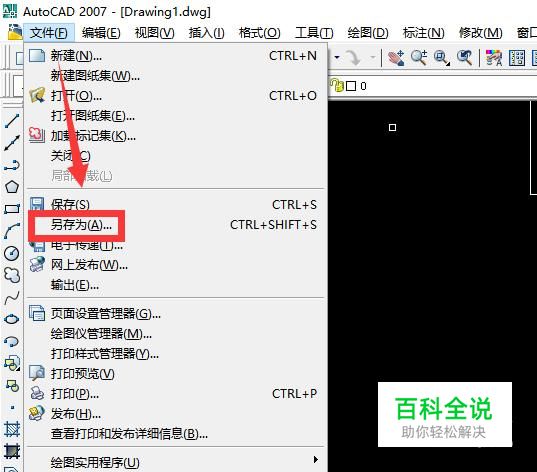

设置完成了以后，不要忘记对文件进行一个保存。点击界面上方的文件，再点击列表中的另存为选项。在窗口中输入一个文件名称和需要保存的文件类型，再点击保存就可以了。
