AutoCAD中构造线的使用方法,绘制出无限长的线

在AutoCAD里面,直线,就像数学里的线段一样,而构造线,才是数学里面的直线,无限延伸的线段。

操作方法

  • 01

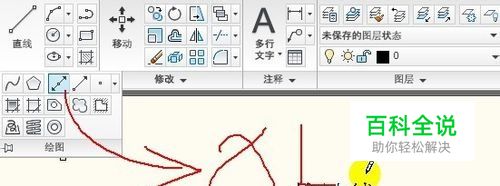

    在CAD中,点一下绘图,这里面有构造线

  • 02

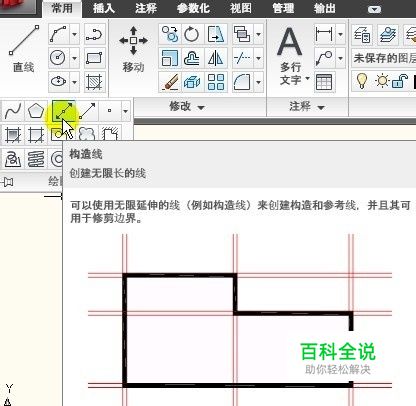

    构造线的使用方法:点先构造线

  • 03

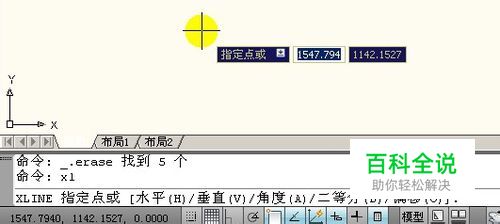

    看到下面命令行里提示:指定点或水平、垂直、角度、二等分、偏移等命令

  • 04

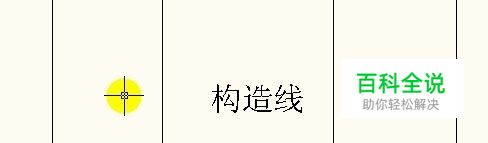

    在这里,先指定一个点,点下去,如图:

  • 05

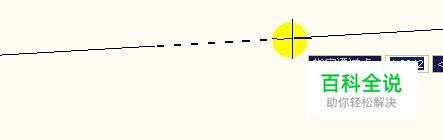

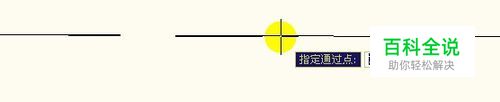

    指定通过点,随意的再点一下,

  • 06

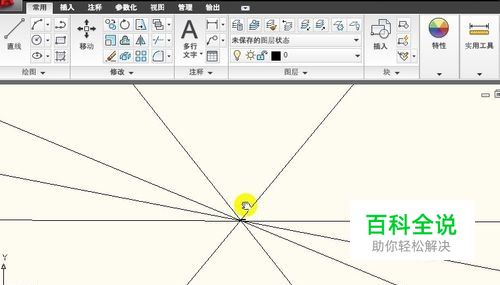

    还可以随意的画其它线条,直接不需要使用了,按下空格。

  • 07

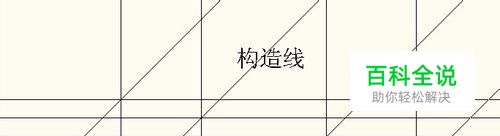

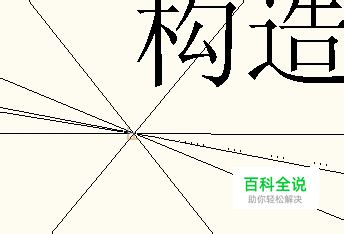

    这些线,无论怎么移动显示,都是无限延伸的。

  • 08

    构造线的快捷键是XL,在键盘上敲入XL按空格就要求我们指定点了。

  • 09

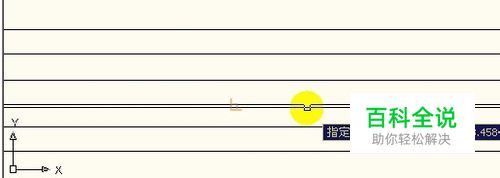

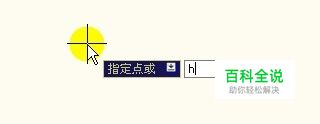

    如果要画水平线,输入H,当用鼠标点击的时候,永远都是水平的。

  • 10

    如果要画垂直的,输入V,当用鼠标点击的时候,永远都是垂直的。

  • 11

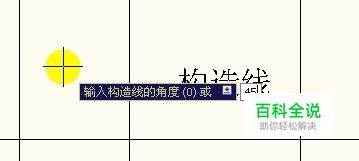

    如果需要角度的,输入A,提示输入构造线的角度,尝试输入45,确定,所有画出的线,都是45度斜向的。

  • 12

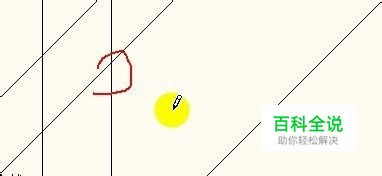

    二等分,是用在角度上的,例如:要把下图红色线上的角度(90度)二等分,

  • 13

    按下B,空格。提示,指定角的顶点,选择一下,如图所圈的顶点

  • 14

    选择角的起点和终点,如图所圈的两个点:

  • 15

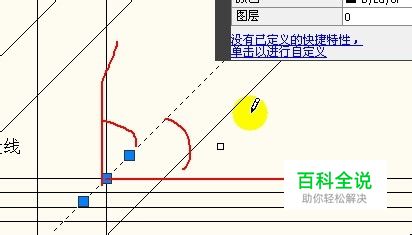

    得出的结果,如图所示被选中的虚线。平分90度角。
