CAD如何快速计算不规则图形面积

在CAD绘图过程中,我们有时候要计算这个图形的面积,对于规则的长方形或者三角形我们很容易计算出来,那么对于一些不规则的图形,我们怎么计算面积呢?

操作方法

  • 01

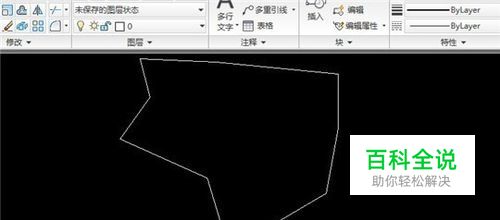

    打开CAD绘图软件,随机绘制如图所示的图形,从图中我们看出如果要用普通方法算这个图形的面积,还是有些困难的。

  • 02

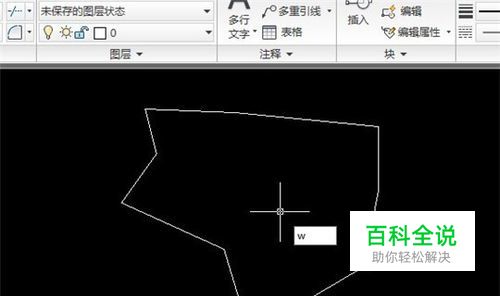

    输入快捷键“W”,这是一个建立”块”的快捷键。

  • 03

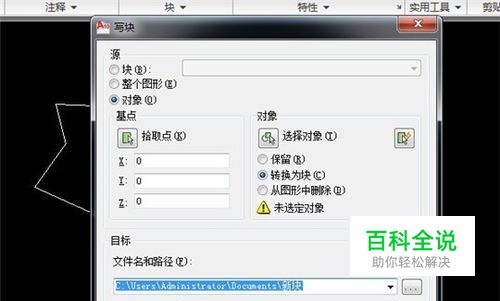

    输入快捷键“W”后按回车键,出现一个“写块”的窗口,如图所示。

  • 04

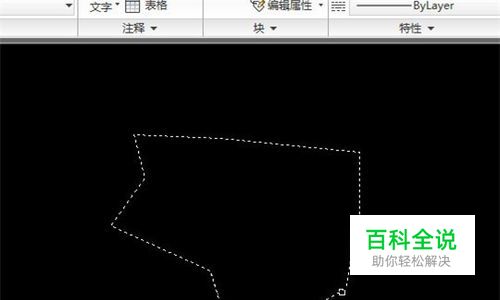

    点“选择对象”,然后选择刚才的不规则图形,然后点确定,如图所示,刚才的不规则图形就建成了一个“块”。

  • 05

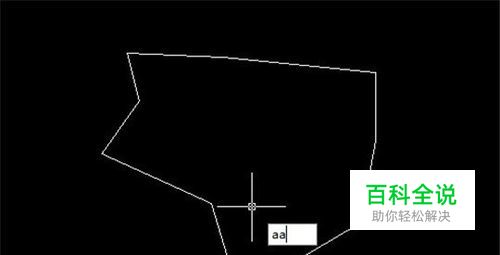

    输入快捷键“aa”,在左下角出现“请在轮廓线内点取一点”,如图所示。

  • 06

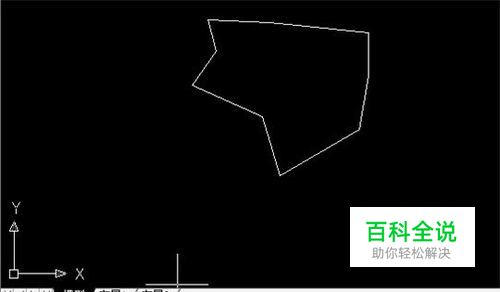

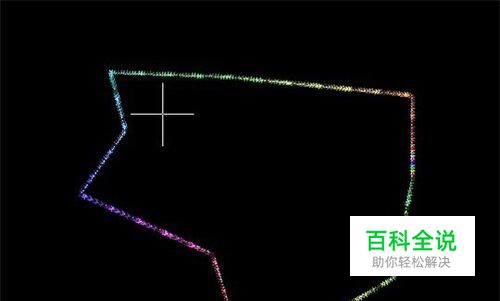

    在不规则图形中点一下,不规则图形就会出现如图所示的样式。

  • 07

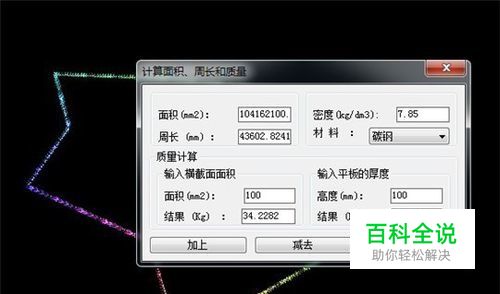

    点回车,就会弹出一个计算面积的窗口,如图所示,刚才的不规则图形的面积、周长等就会在窗口中显示出来。
