如何生成标准图幅
与测绘或地信有关的孩童们，经常在工作中会涉及影像图的标准图幅的生成，，但是在arcgis中生成标准图幅会有一定的困难。那么该如何出图呢。这里我们以内50*50，外60*60的标准图幅举例说明。
方法/步骤1：生成标准图廓
- 01
下载安装后cass软件，cass软件是cad软件的一个升级，是基于cad开发而来的。很适合国内的某些实际需求。我们在cass软件中我们用来生成标准的50*50的标准图廓，比例是1:2000的标准比例尺。这里解释下，50*50的标准图幅是指在出图是对应的内线图廓是50cm，即0.5米。
- 02

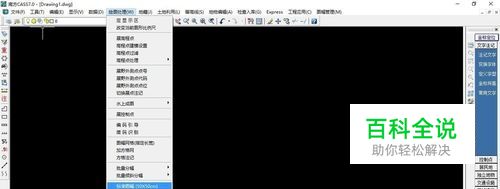

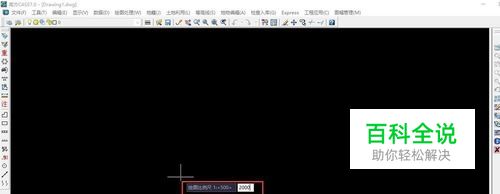

打开cass软件，在主菜单栏中选择绘图处理，在绘图处理的子菜单栏中选择50*50标准图幅。点击后，在十字箭头旁边会出现提示框，在最下面的命令窗口中也可以看到。这里我们需要输入比例尺，我们输入2000，这就是指到时出图的比例尺是1:2000.
- 03

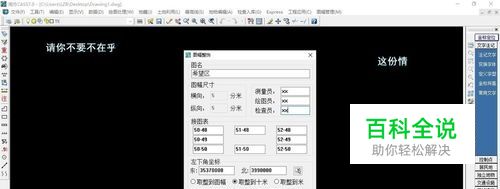

输入比例尺后，会弹出图幅整饰。图幅整饰是指出图中的整饰内容，比如说九宫格，出图图，图名，比例尺等。九宫格及我们说的接图表，通俗来说就是东南西北所接图的图幅名 。如果是正式作业，建议仔细输入。这里作为示范，我就随意输入了。一定注意，这里的左下角必须和出图影像的左下角坐标一致，否则在后续arcgis中操作会导致两者系统坐标不一致。
- 04

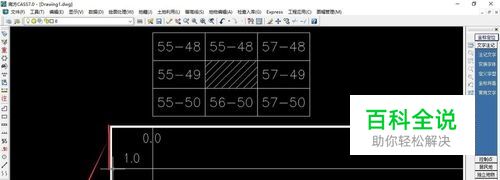

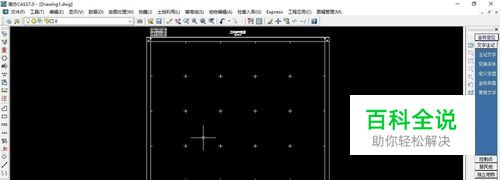

在图幅整饰输入完成后，我们就可以看到一个50*50的标准图廓了。作为正式作业中出图，有些内容肯定是不需要的，比如说图中的方格点，我们可以利用cass强大处理功能去掉。我这里特意将表头和接图表放大附图。
- 05
我们可以丈量下生成的内图框和外图框图上距离是12mm，如果，我们必须要出外图框是60*60的，我们就需要手动将这里的外图廓向内移动2mm。然后为了避免错误，还是将图组合成块的为好。
- 06

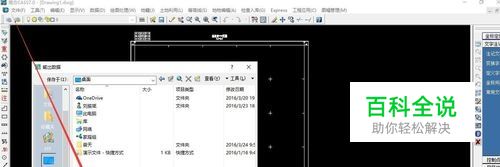

我为了掩饰，其他的就没有更改。在更改完成后选择文件，保存，选择保存位置。保存格式为dwg
方法/步骤2：整饰出图
- 01

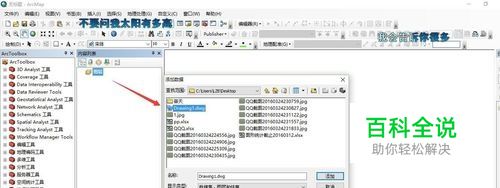

下载安装arcgis。arcgis如何是为了添加出图的影像文件，并对出图的图幅进行进一步的图幅整饰和修改。第一步添加我们前面生成的标准图幅。
- 02

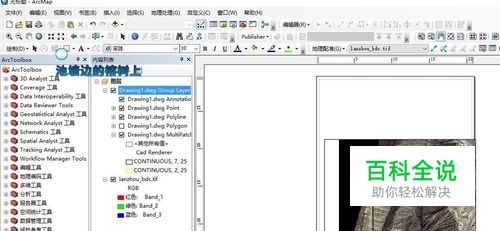

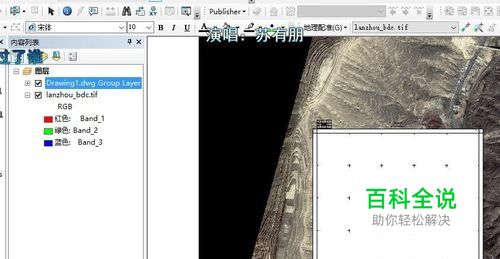

添加要出图的影像图。一般影像图都是按照50*50的标准裁剪好的。我这里没有就直接用未裁剪的影像进行演示了。刚加进来的时后面层盖住了影像，这个不要担心，我们去掉dwg中的面层即可。
- 03

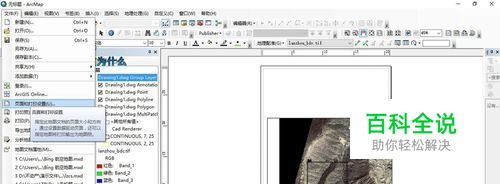

在视图中选择布局视图。切换前注意显示比例是1:2000，居中显示。我们可以看到页面太小，容不下图幅。这时我们需要修改页面大小。选择文件，页面和页面打印设置。
- 04

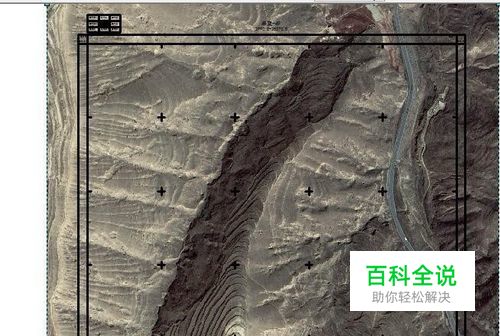

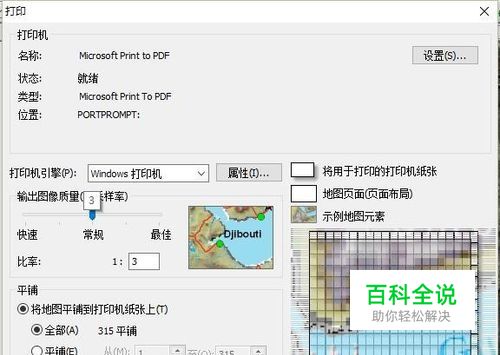

调整后出图后，我们直接选择打印或者保存成tif图像格式进行标准图幅保存。
