wincc flexible软件新手简单入门教程【百科全说】

wincc flexible是一款西门子公司工业全集成自动化的子产品，是一款面向机器的自动化概念的HMI（触摸屏）软件。相信有许多小伙伴是第一次接触该软件，下面就教导大家一些简单的入门知识，让你了解该软件的应用。

操作方法

01

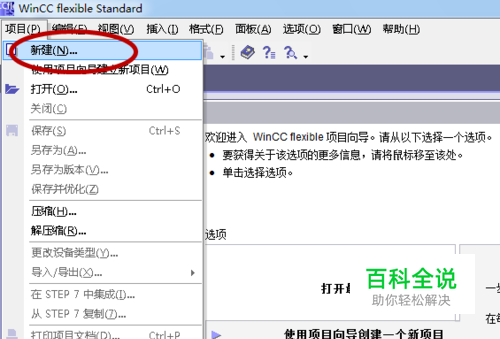

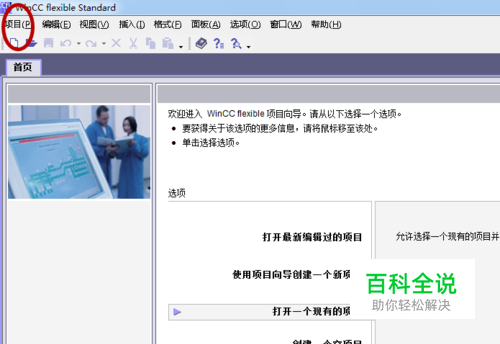

首先新建一个新的项目，根据你经常用到的触摸屏类型去选。先点击左上角的“项目”，再点击下拉菜单中的“新建”。
02

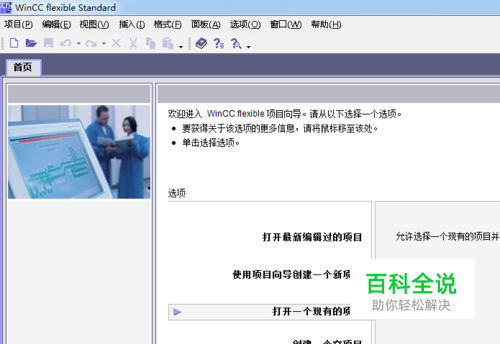

点击“新建”后，出现如图所示的界面，各类型的触摸屏都可以供你选择，我选择的是smart line/7"/smart 700。点击确定。
03

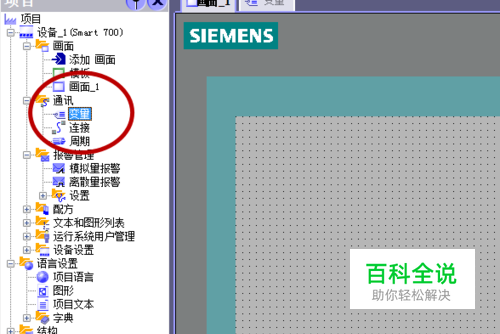

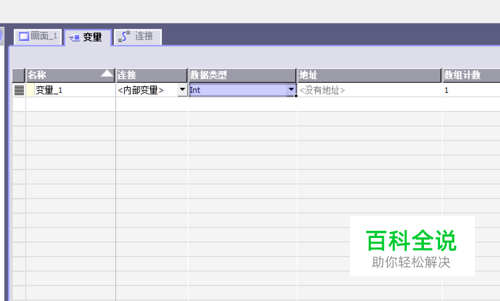

出现触摸屏的界面，简单设计一个指示灯模拟组态图，界面左方有各类的项目设置，先双击“变量”，名称根据你的要求去改。如果只进行模拟，连接部分根据要求选择，如果是内部变量则“内部变量”，如果是外部变量，则需要加入外部的“连接”，外部连接在项目中的“连接”部分设置。
04

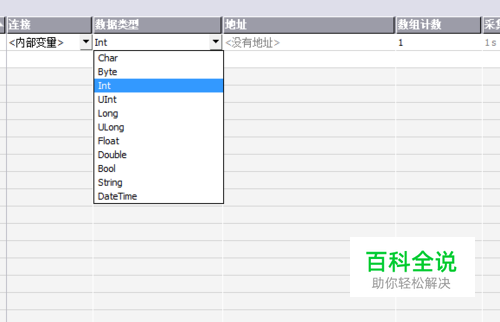

数据类型要选择好，例如：bool（二进制）、int（整数）、fioat（实数）等。数据类型在数据显示中的应用很重要。
05

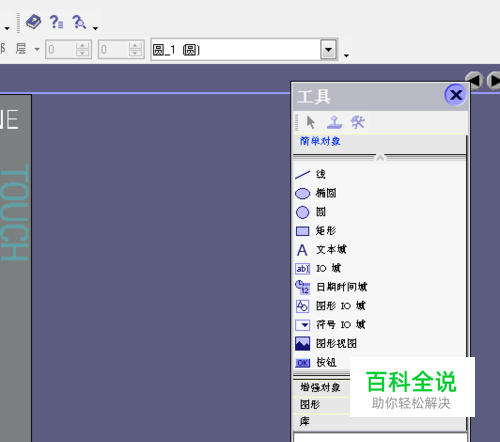

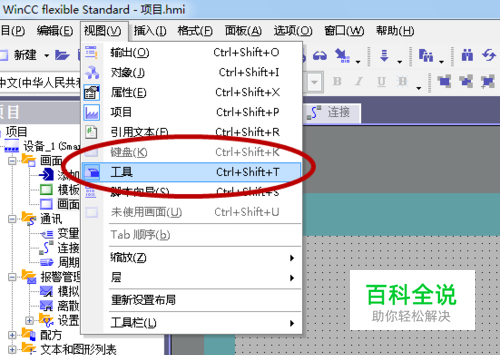

点击画面一，在右方的工具中，有各个的工具，如果你的工具没有显示，点击上方的“视图”选项，再选择下拉菜单中的“工具”。
06

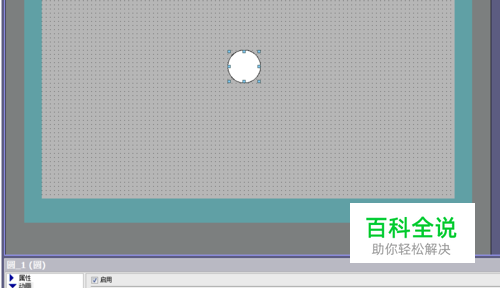

我选择了一个圆进行模拟，首先拖拽一个圆，用鼠标选中后，在下方的分别有“属性”和“动画”的设置，别的对象也有相应的设置。根据你的要求进行设置。
07

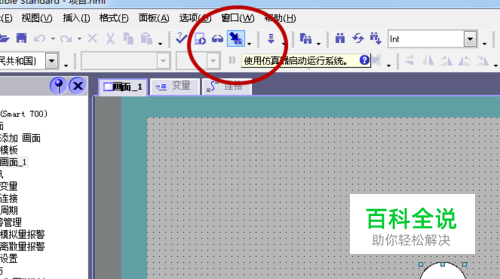

设置完毕后，点击保存，保存在你要储存的位置，然后点击编译，无错误后再点击“使用仿真器器启动运行系统”的选项，进行仿真。
08

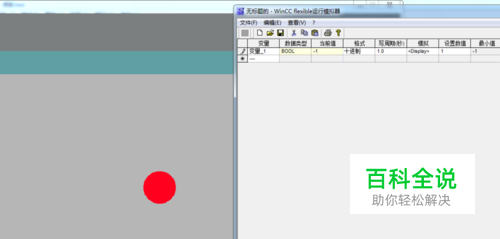

点击后，出现如图所示的两个界面，在wincc flexible 的运行模拟器中，设置“变量”为你在项目中设置的需要控制该变量的变量，其他的选项同步。设置完毕后，勾选后面的开始即可。

wincc flexible软件新手简单入门教程
