怎么分清示波器旋钮的功能

小死经常要用到示波器，犹豫刚入门，示波器面板上的很多功旋钮功能小死傻傻分不清，后来几番请教学习后小死记住了，下面就给大家说说大体旋钮的功能。

操作方法

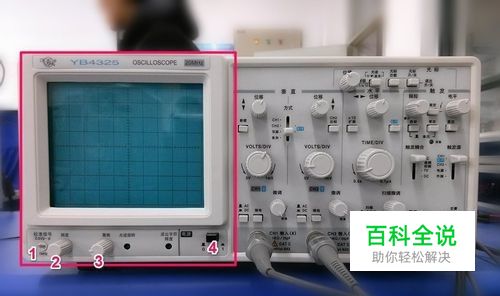

  • 01

    （1）：校准信号，用来校准基准信号的。 （2），（3）：辉度和聚焦，都是调节信号图像聚焦呈现的。 （4）：电源开关。

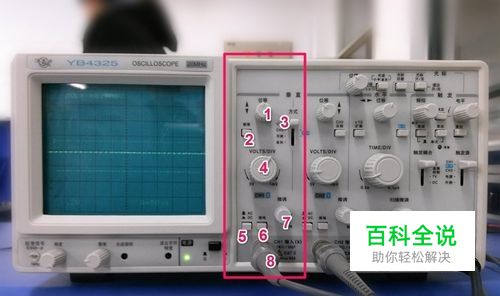

  • 02

    首先，这一栏都是调节信号CH1的。 （1）：波形上下位移调节。 （2）：波形显示方式。 （3）：波形断续。 （4）：波形幅度调节。 （5）：直流，交流电源切换。 （6）：接地。 （7）：信号微调。 （8）：CH1信号接入。

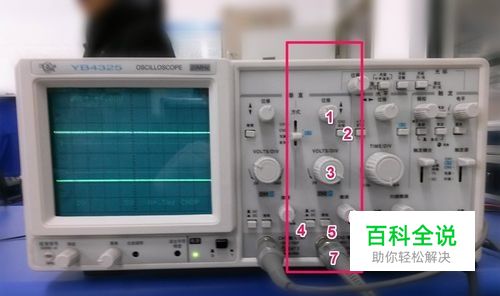

  • 03

    这一栏都是调节信号CH2的。 （1）：波形上下位移调节。 （2）：波形显示反向。 （3）：波形幅度调节。 （4）：直流，交流电源切换。 （5）：接地。 （6）：信号微调。 （7）：CH2信号接入。

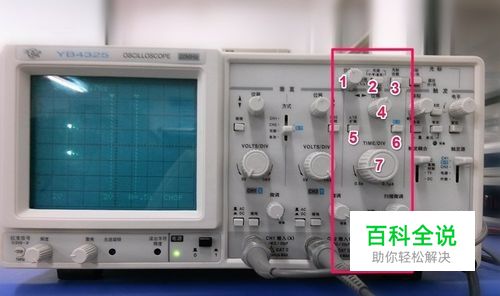

  • 04

    首先，这一栏是调节所有信号相关变量的。 （1）：光标的移动。 （2）：光标的选择切换。 （3）：光标功能切换。 （4）：波形水平位移调节。 （5）：波形放大×10。 （6）：XY切换。 （7）：波形频率调节。 （8）：扫描与非扫描切换。 （9）：扫描微调。 （10）：接地。

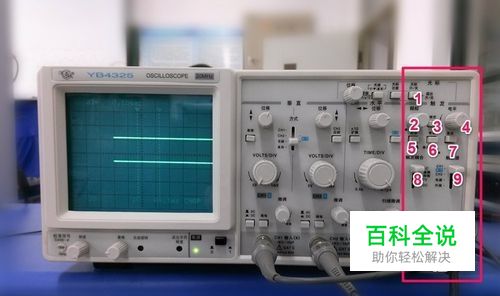

  • 05

    这一栏是调节所有信号相关变量的。 （1）：光标开关。 （2）：波形相关释放抑制变量调节，用于后期波形不稳定时调节。 （3）：波形锁定。 （4）：电平高低。 （5），（6），（7）：波形的显示方式切换。 （8）：波形触发方式切换。 （9）：波形的触发源切换。 （10）：正负极性切换。 （11）：触发交替方式。 （12）：外置接入。
