如何使用ProE里的扫描-伸出项

我们在使用ProE绘图时会遇到不规则的图形,或者很难画的的图形。这时候就很难用拉伸来画了。比如凸轮的外形一般是不规则的如果用拉伸来画可能比较难,所以我就以凸轮来简单举例介绍一下扫描伸出项。

操作方法

  • 01

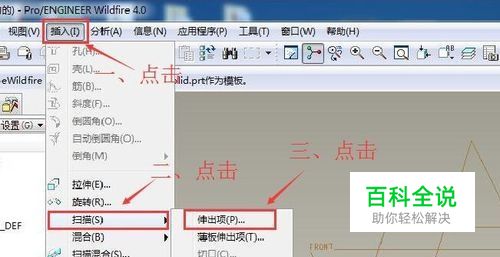

    打开Pro/E---->新建一个项目---->点击“插入”---->点击“扫描”---->点击“伸出项”

  • 02

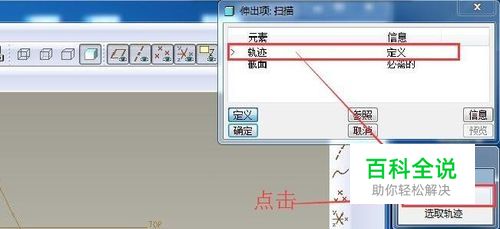

    进入后定义轨迹,如果已有轨迹则点击“选取轨迹”,如果没有则点击“草绘轨迹”

  • 03

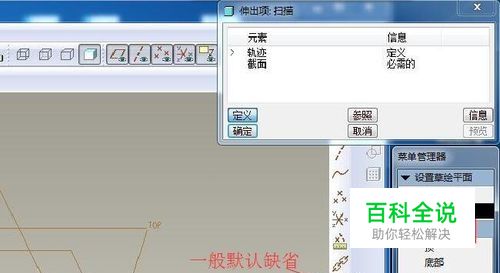

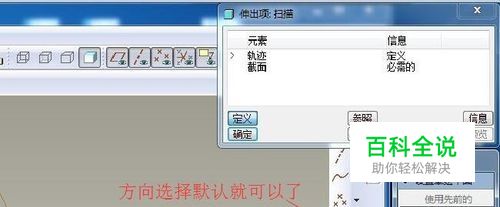

    接着选择草绘平面这里选择top平面---->草绘方向一般选择默认就好了---->草绘视图点击“缺省”。

  • 04

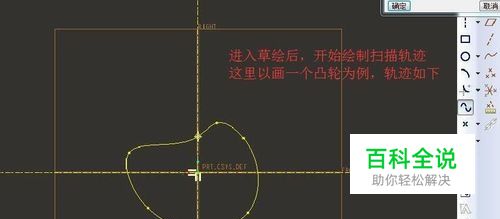

    接着绘制扫面轨迹,如下图,绘制完后点击右下角的勾选按钮确定。

  • 05

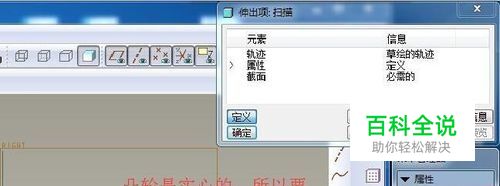

    绘制完草绘轨迹后接着定义属性。因为凸轮是实心的,所以选则“增加内部因素”,点击“完成”。

  • 06

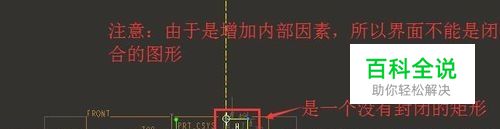

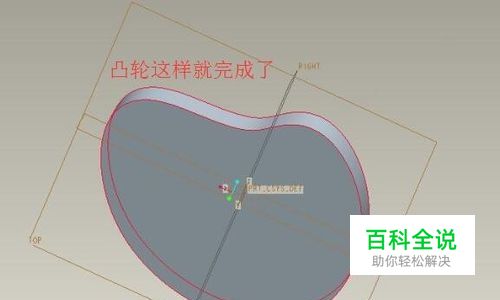

    接着定义扫描轨迹的界面,注意在这里的凸轮的界面不能是封闭的图形,如下图是一个不封闭的矩形。绘制完后确定整个凸轮就画完了。
