怎样安装显卡和连接主机线缆
操作方法
- 01
目前，PCI-E显卡已经市场主力军，AGP基本上见不到了，因此在选择显卡时PCI-E绝对是必选产品。
- 02
主板上的PCI-E显卡插槽
- 03

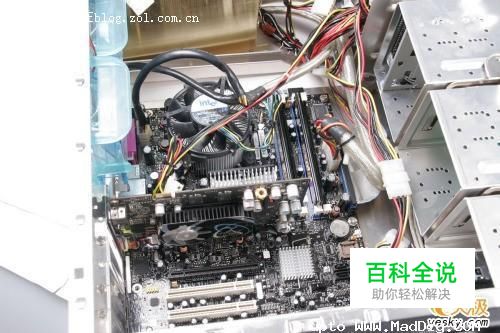

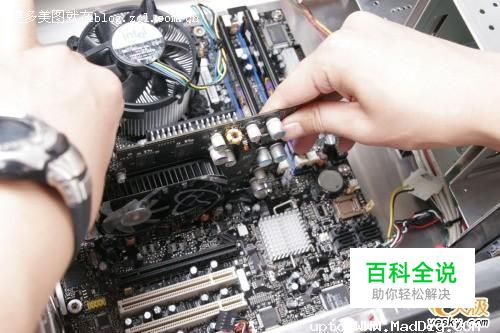

用手轻握显卡两端，垂直对准主板上的显卡插槽，向下轻压到位后，再用螺丝固定即完成了显卡的安装过程，是不是很简单呀！ 安装完显卡之后，剩下的工作就是安装所有的线缆接口了，下面进行简单介绍。
- 04

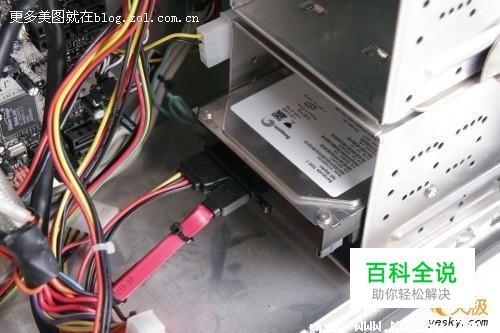

安装硬盘电源与数据线接口，这是一块SATA硬盘，右边红色的为数据线，黑黄红交叉的是电源线，安装时将其按入即可。接口全部彩防呆式设计，反方向无法插入。
- 05

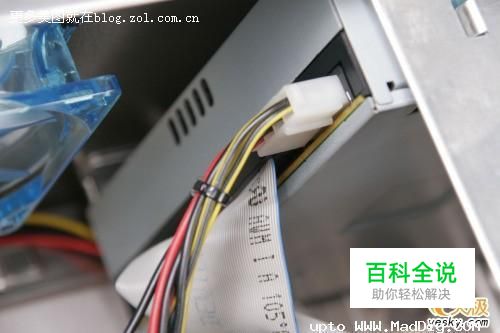

光驱数据线安装，均采用防呆式设计，安装数据线时可以看到IDE数据线的一侧有一条蓝或红色的线，这条线位于电源接口一侧。
- 06

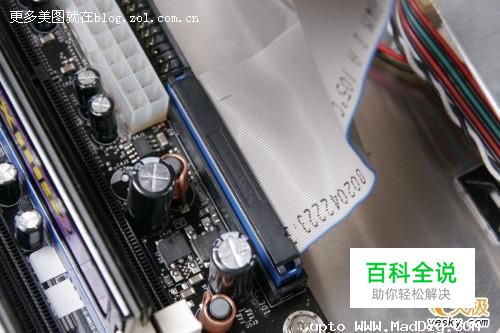

安装主板上的IDE数据线
- 07

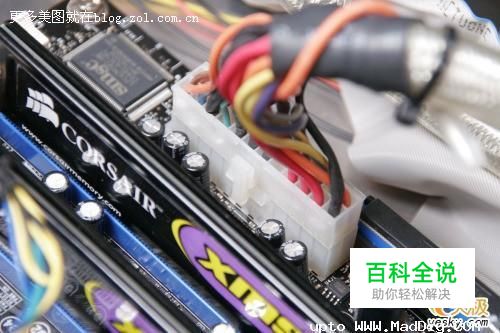

主板供电电源接口，这里需要说明一下，目前大部分主板采用了24PIN的供电电源设计，但仍有些主板为20PIN，大家在购买主板时要重点看一下，以便购买适合的电源。
- 08

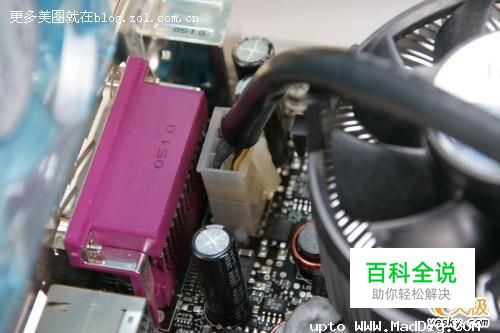

CPU供电接口，在部分采用四针的加强供电接口设计，这里高端的使用了8PIN设计，以提供CPU稳定的电压供应。
- 09

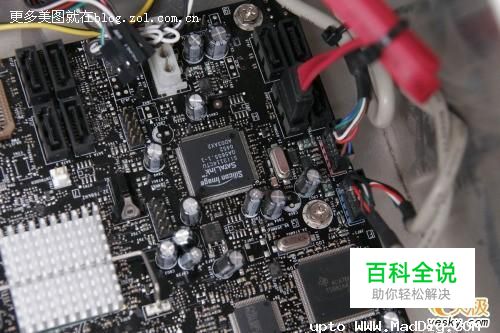

主板上SATA硬盘、USB及机箱开关、重启、硬盘工作指示灯接口，安装方法可以参见主板说明书。
- 10

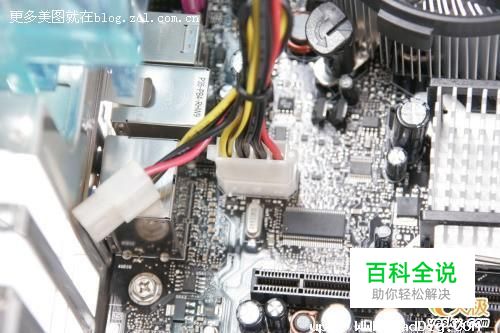

特别说明的是，在SLI或交火的主板上，也就是支持双卡互联技术的主板上，一般提供额外的显卡供电接口，在使用双显卡，注意要插好此接口，以提供显卡充足的供电。 对机箱内的各种线缆进行简单的整理，以提供良好的散热空间，这一点大家一定要注意。
