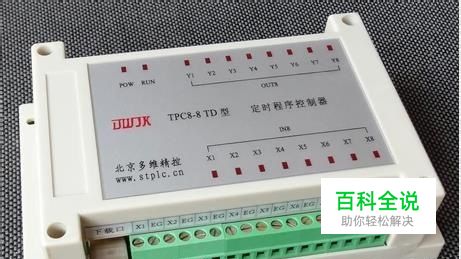

TPC 8-8 TDBS控制器

刚刚给大家简单介绍了一下 TPC 8-8 TDBS控制板,现在说一下其控制器
TPC 8-8 TDBS型16路两轴步进电机控制器是具有两路脉冲输出,以脉冲+方向方式控制两轴步进电机。该控制器具有8路开关量输入和8路开关量输出控制端,其中输出端Y1和Y2可以作为输出脉冲,Y3和Y4作为方向控制。控制步进电机。采用表格设置,无需编程,通过表格设置的方式实现步进电机的运行,根据需要的功能设置步进电机及通用输出端的控制,能够方便快速地实现对步进电机的速度、运行距离、角度、方向、零位控制、位置的自动控制,以及与其他输出端的配合完成整体设备的控制。步进控制的功能设置方便实用,非常适合不熟悉编程的人员使用。
输入端可以连接开关或光电开关、接近开关、限位开关等开关或开关量传感器作为输入控制,通过设置即可实现开关控制、开关启动、停止、位置控制、定时控制及程序控制等功能。
控制器面板上设有发光管指示灯,输入端有8路指示灯,输出端设有8路指示灯,便于在调试及运行过程中观察当前工作状态。
每路输出端具有24V/0.3A的输出能力,可以直接驱动24V的电磁阀,每行程序设有两个定时器,定时范围:0-200小时。在应用中根据所需的控制功能,设置程序控制定时器的各项功能,能够快速实现所需的应用功能,达到程序控制步进电机和设备目的。

主要技术参数

  • 01

    1、输入输出路数:TPC8-8TDS型8路输入/8路输出,16路控制器(包括脉冲输出) 2、步进电机路数:控制2路步进电机,占用2路或4路输出端,脉冲+方向控制方式 3、光电隔离:全部输入和输出光电隔离 4、供电电源:直流24V/2A(强烈推荐使用开关电源) 5、输出方式:NPN型晶体管集电极开路输出,输出有效:导通,输出无效:开路 6、输出电压:连接负载情况下,输出有效时:接近0V;输出无效时:24V 7、输出电流:每路输出电流300mA 8、输入电压:0-24V范围内的开关量信号 9、输入电流:每路输入电流<10mA 10、输入控制:低电平有效或开关对地闭合有效 11、设置行数:功能设置行数≥60行 12、下载接口:USB接口,无需安装USB转串口驱动程序 13、外形尺寸:145mmX90mmX40

    主要特点:

    • 01

      1、表格设置、无需编程,人人都会使用。 2、操作便捷、简单实用,易于普及推广应用。 3、提供为用户编制示例功能的服务,供应用中参考、学习或修改、调试。 4、安装方便,具有安装固定孔和导轨固定两种方式。 5、多种型号可选的多路开关量输入、输出控制功能。 6、具有设置灵活的定时和程序控制功能。 7、具有各种输入开关控制及开关量传感器控制功能。 8、具有时钟控制功能(可选配时钟模块)。 9、具有两路脉冲输出步进电机控制功能。 10、具有输入信号及程序行的计数功能。 11、具有输入及程序行控制的停止全部输出功能。 12、具有可选的输入开关控制的暂停功能。 13、具有可选的输入开关控制的单步功能 TPC 8-8 TDS型两轴步进电机程序控制器操作应用便捷,无需编程,非常适合不熟悉编程的人员用于设备控制之用。除了步进电机控制还可以作为通用控制器使用,可以实现下述的各种基本功能及应用领域。

      基本功能:

      • 01

        通过设置能够实现:步进电机控制器、程序控制定时器、顺序定时控制、 逻辑控制、点动继电器、锁存继电器、点动开关、软启动开关、自锁开关、延时开关等功能。

        应用领域:

        • 01

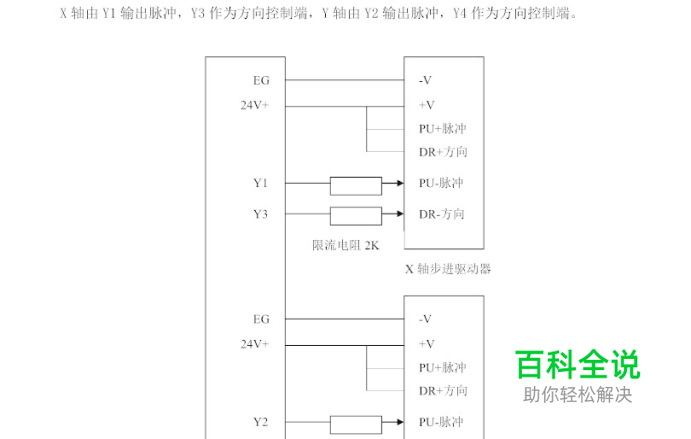

          各行业工业自动化控制,例如:步进电机控制、仪表机床控制、玻璃器皿加工控制、机械自动化控制、服装机械控制、纺织机械控制、食品机械控制、电器控制、家电控制、机械手、灯光控制、节能控制、交通控制、喷泉控制、注塑机控制、电机控制、大中小学科普及应用等自动化控制普及领域。 下图示出用于单轴步进电机及设备控制中的外部接线方法示意: 两轴步进电机的接线方法可以参照下图:
