小米笔记本Air 拆机攻略

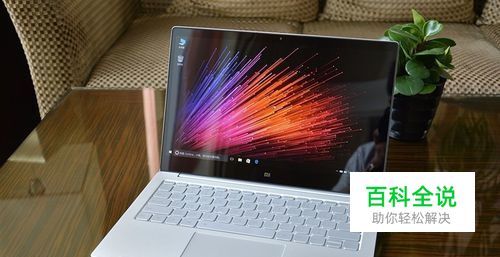

小米笔记本Air 13.3英寸版本搭载英特尔第六代酷睿i5-6200U处理器、英伟达GT940MX独立显卡、8G DDR4内存、256G SSD、以及13.3英寸1080P全高清显示屏。
小米笔记本Air 13.3英寸版本为用户提供了硬盘插槽,在后面的拆机图赏中会为大家具体展示。同时,该机还采用无logo设计,并未消费者提供了多款A面设计壁纸,并可根据自身喜好利用激光镭雕技术为自己笔记本的A面进行个性化图案雕刻。
灶哥新入手一台,作为一个拆机技术达人,没理由不折腾一下,然后灶哥的拆机就开始了

操作方法

  • 01

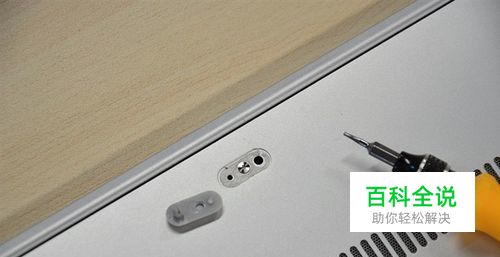

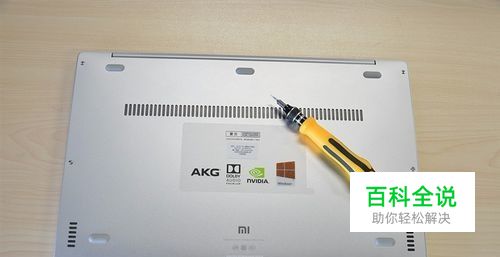

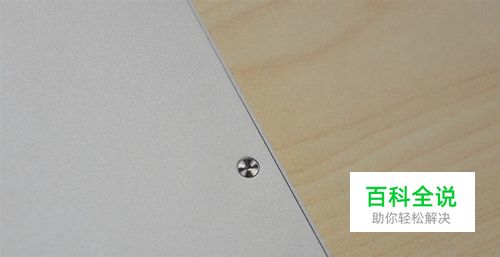

    小米笔记本机身背面采用六角螺丝设计,纹理选用的也是相对好看的一款。 机身背面正上方(靠近转轴)最中间的底座是需要撬开,因为有一枚六角螺丝藏在其中。

  • 02

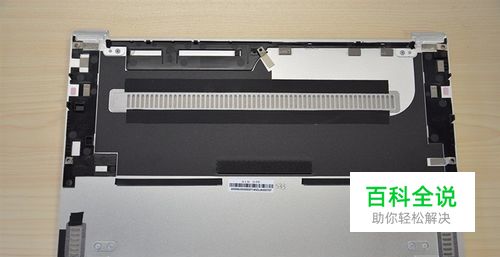

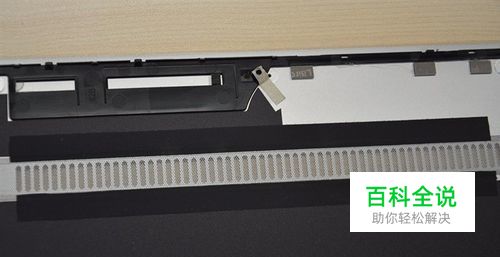

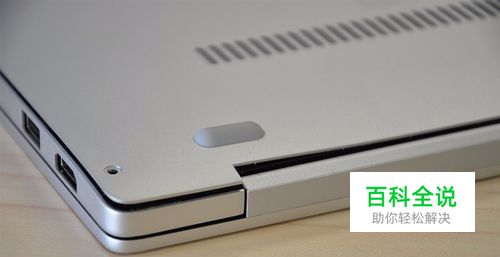

    从机身背面顶部开始依次向下便可轻松翘起机身底盖 机身后盖 机身后盖的散热口位置 机身后盖的扬声器铁丝网罩

  • 03

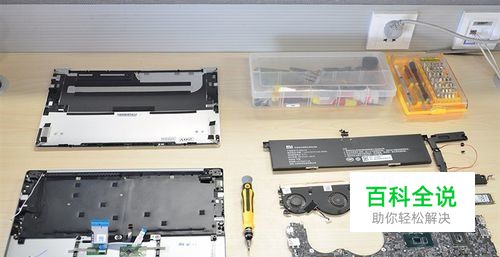

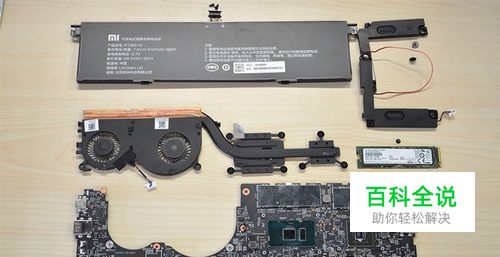

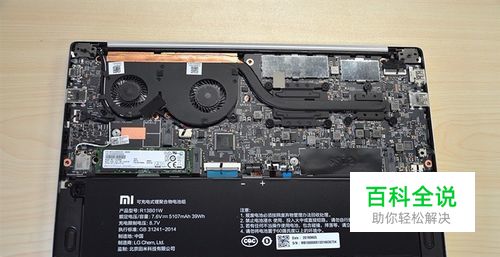

    这便是小米笔记本Air 13.3英寸版本的内部结构的整体图赏。在具体分部拆解之前先为大家带来该机的拆解之后的全家福。

  • 04

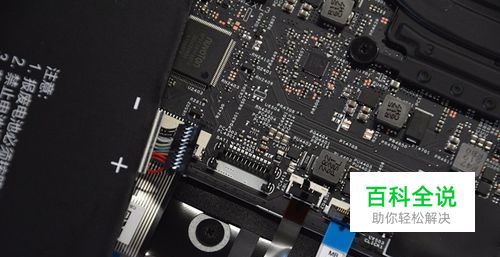

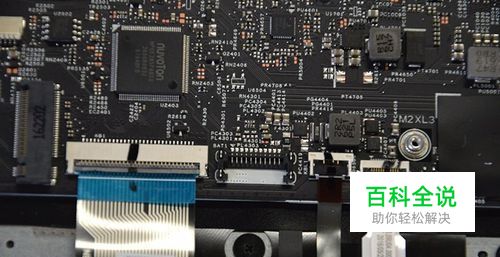

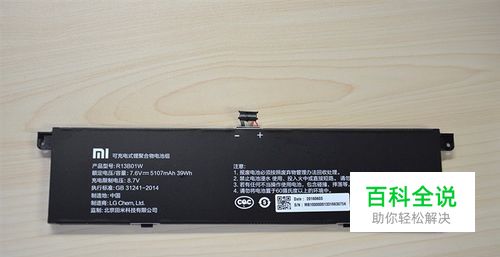

    首先为大家拆下来的便是小米笔记本Air 13.3英寸版本的电池部分,该机电池是由韩国公司LG制作的,额定电压为7.6V,额定电池容量为5107mAh 39Wh,充电限定电压为8.7V,经过之前的测试,该块电池的续航时间在5小时以上。 电池插口部分。 电池插口部分。

  • 05

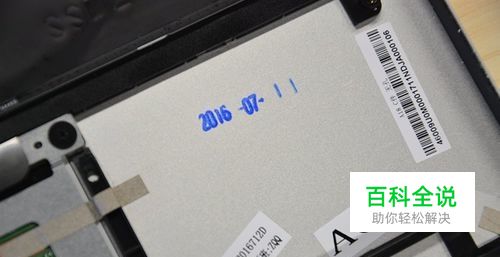

    拆下电池,我们可以看到触控板右侧位置的外壳印有了该机的组装日期。

  • 06

    位于最下方的连接部分,主要用于链接左右的主板部分,形成闭合回路。

  • 07

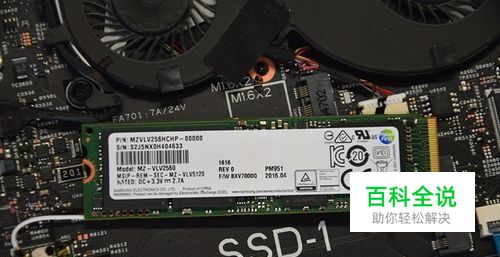

    接下来拆卸的是该机搭载的三星256G SSD。

  • 08

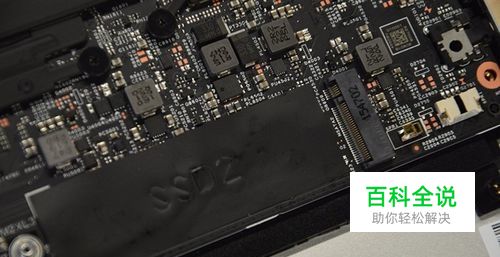

    为用户额外预留的M.2 SATA规格的SSD预留接口

  • 09

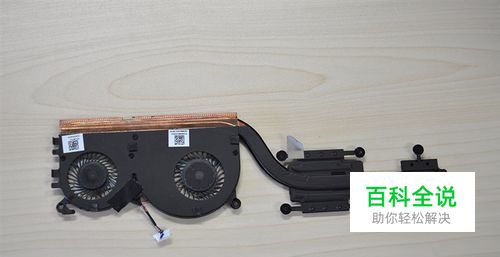

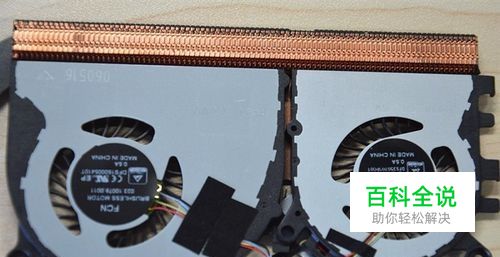

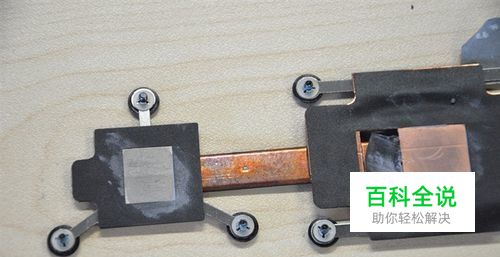

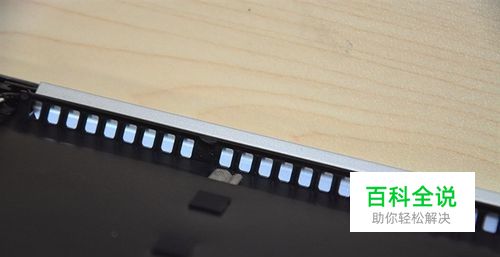

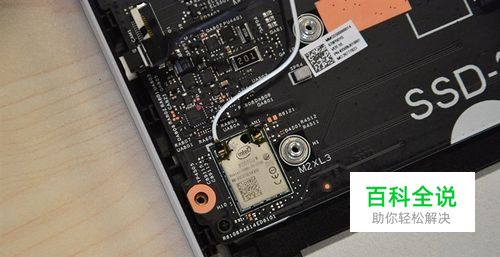

    接下来为大家拆卸的便是小米笔记本Air传说中的单铜管双风扇散热,不过从整体散热情况来说还是可以的,真正影响散热的或许是该机将散热出风口设计在转轴遮挡处了。 单铜管 双风扇散热 散热出风口位于机身转轴处 Wi-Fi模块

  • 10

    拆卸散热装置后,我们便可以看到小米笔记本Air 13.3英寸版本搭载的英特尔i5-6200U处理器以及集成在旁边的HD 530核心显卡.

  • 11

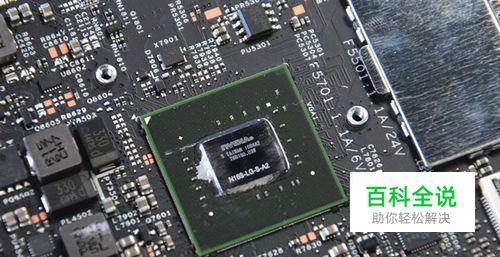

    英伟达GT940MX 1G显存的独立显卡,整体性能高于GTX 750和GTX 950M之间,高于GT940M大概10-20%之间;对于外界“喷”小米1G显存的说法,小编认为这个需要客观来看,正常情况下显存对游戏几乎是没有影响的,只有在游戏多开时才会对显存有影响,这也是很多朋友的一个相当大的认识误区。况且DDR5显存规格要比DDR3提升了很多。

  • 12

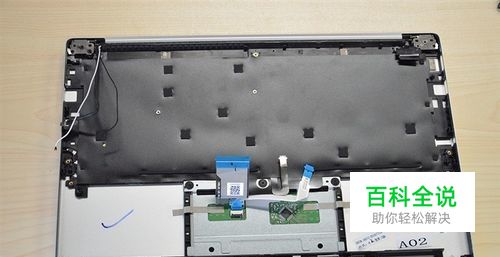

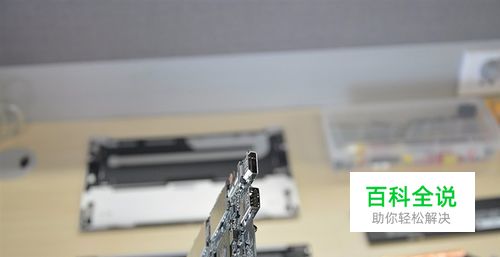

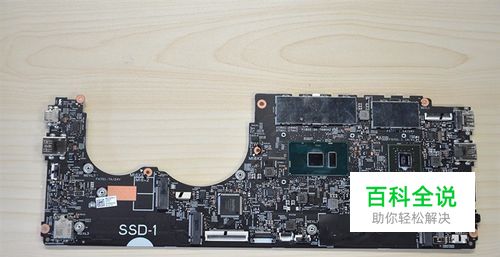

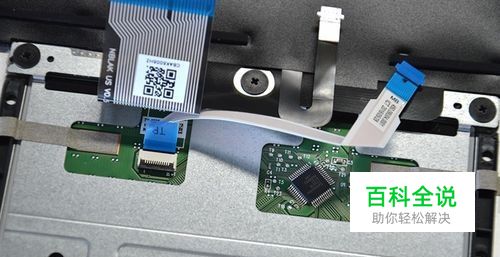

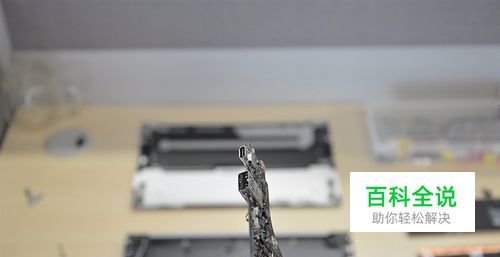

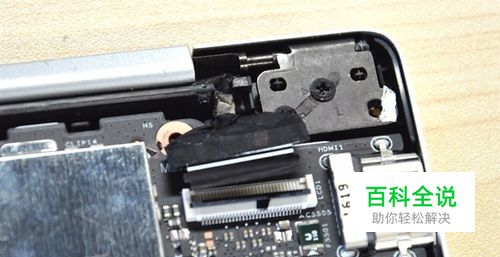

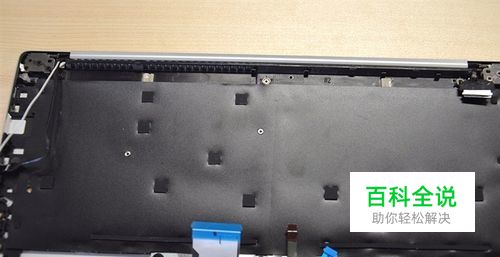

    全部拆解之后的小米笔记本Air 13.3英寸版本主板。 机身左侧接口 机身右侧接口 光秃秃的键盘后盖 触控板背面芯片 键盘背面 最后是拆解右上角的显示屏排线接口。

  • 13

    拆机总结 从内部构造来看,小米笔记本Air 13.3英寸版本内部结构十分清晰,设计也相对合理,整体做工也并没有想象中的那么差,而外界一直吐槽的单铜管散热和英伟达GT940MX 1G显存独显也并非那么一无是处.观点属于灶哥个人理解请勿对号入座。
