Thinkpad X230拆机教程

ThinkPad X230是目前联想最新最轻薄的一代商务本,不久前我们对这款笔记本的外观做了详细的评测,至于它的内部构造究竟如何呢?下面就一起跟随小编的镜头一起来深究吧。    首先说一下硬件配置,该机搭配的是英特尔全新三代core处理器IVB i7-3520,集成了Intel HD Graphics 4000显示芯片,标配了4GB DDR3内存以及500GB SATA硬盘(7200rpm)。集成200万像素摄像头、内置10-100-1000M网卡、蓝牙模块、ThinkPad BGN无线网卡,支持802.11a/g/n无线协议,带指纹识别器,并支持背并支持背光键盘。

操作方法

  • 01

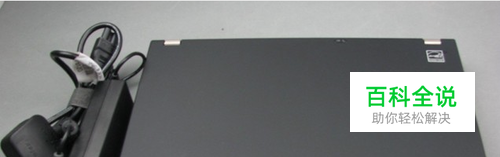

    下面就开始拆解了。

  • 02

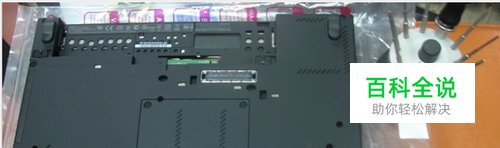

    首先准备好工具,拆解之前把电池先卸下。 更换内存对于X230来说十分简单,只需把图中的3、4螺丝卸下即可,图中的1、2是固定键盘的螺丝,要拆键盘的网友一定要记得把螺丝卸下。

  • 03

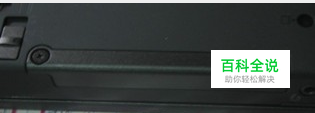

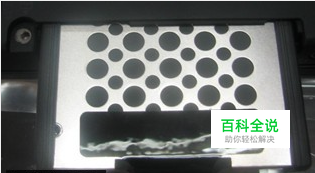

    X230的硬盘更换也是非常方便的,只需拧开一个螺丝即可。

  • 04

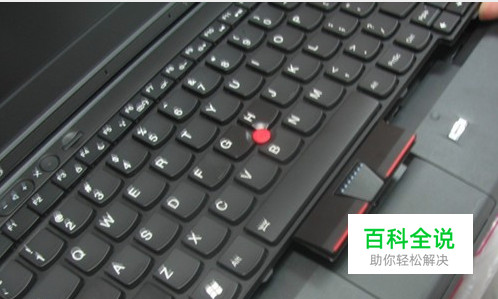

    隐藏在键盘与掌托下的秘密: 卸下螺丝后,键盘可轻松取出

  • 05

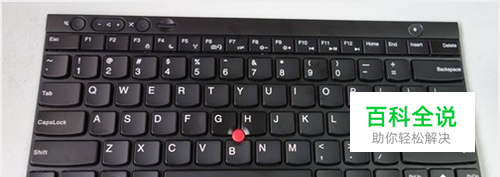

    X230键盘正面

  • 06

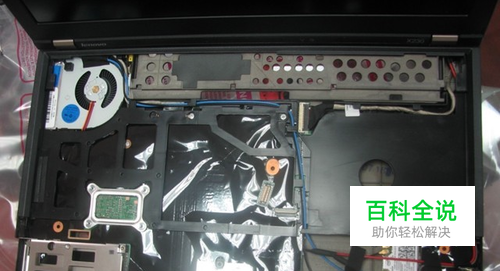

    拆下掌托后,可看到PCMCIA-E插槽、扬声器、蓝牙模块、无线网卡模块、BIOS电池及SD卡槽

  • 07

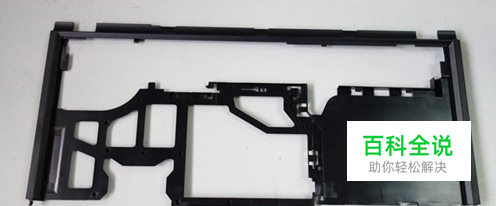

    C壳上半部分

  • 08

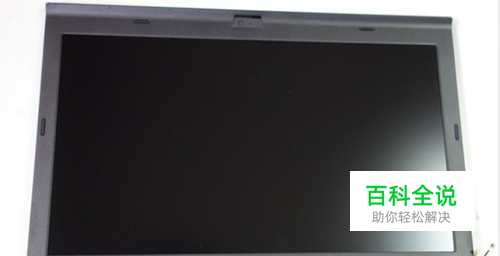

    显示屏

  • 09

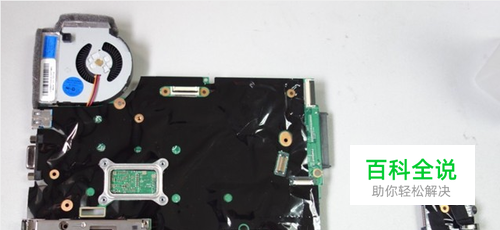

    主板正面

  • 10

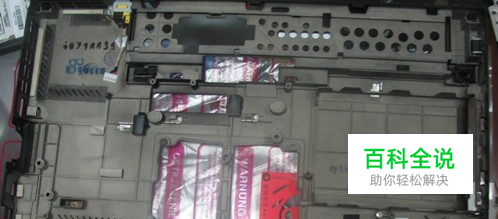

    笔记本D壳

  • 11

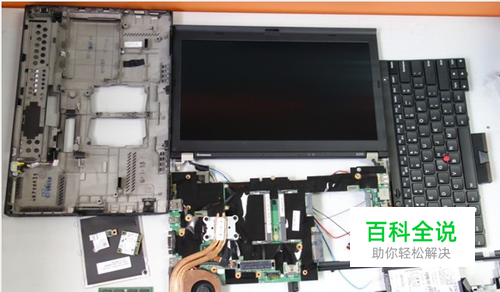

    最后再来张全家福

  • 12

    包括拍照、拆解,整个过程大约持续了40分钟。通过对ThinkPad X230的拆解,我们可以发现整个机器内部的布局还是相当合理,整机比起X系列上几代产品有明显的改进。
