三菱PLC的选型步骤

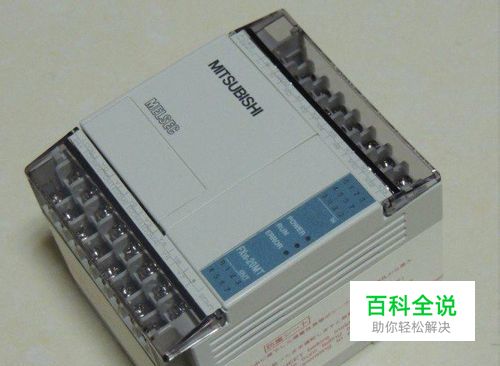

21世纪，三菱PLC会有更大的发展。从技术上看，计算机技术的新成果会更多地应用于可编程控制器的设计和制造上，会有运算速度更快、存储容量更大、智能更强的品种出现；从产品规模上看，会进一步向超小型及超大型方向发展；从产品的配套性上看，产品的品种会更丰富、规格更齐全，完美的人机界面、完备的通信设备会更好地适应各种工业控制场合的需求；从市场上看，各国各自生产多品种产品的情况会随着国际竞争的加剧而打破，会出现少数几个品牌垄断国际市场的局面，会出现国际通用的编程语言；从网络的发展情况来看，可编程控制器和其它工业控制计算机组网构成大型的控制系统是可编程控制器技术的发展方向。目前的计算机集散控制系统DCS（DistributedControlSystem）中已有大量的可编程控制器应用。伴随着计算机网络的发展，可编程控制器作为自动化控制网络和国际通用网络的重要组成部分，将在工业及工业以外的众多领域发挥越来越大的作用。
操作方法
- 01

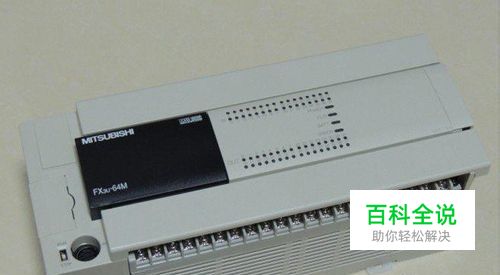

（一）分析被控对象并提出控制要求 详细分析被控对象的工艺过程及工作特点，了解被控对象机、电、液之间的配合，提出被控对象对三菱PLC控制系统的控制要求，确定控制方案，拟定设计任务书。
- 02
（二）如何确定三菱plc的输入／输出设备 根据系统的控制要求，确定系统所需的全部输入设备（如：按纽、位置开关、转换开关及各种传感器等）和输出设备（如：接触器、电磁阀、信号指示灯及其它执行器等），从而确定与三菱PLC有关的输入/输出设备，以确定PLC的I/O点数。
- 03

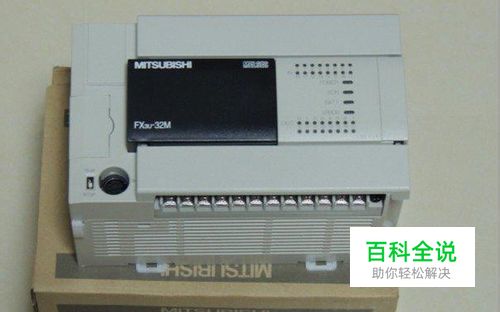

（三）如何选择三菱PLC 三菱 PLC选择包括对三菱PLC的机型、容量、I/O模块、电源等的选择，详见说明书
- 04

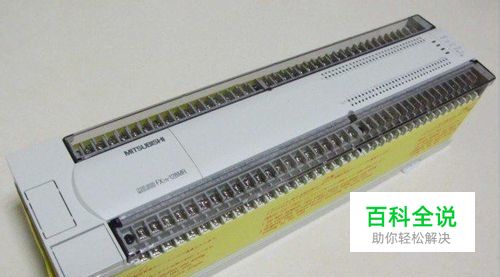

（四）三菱plc分配I/O点并设计三菱PLC外围硬件线路 1.分配I/O点 画出PLC的I/O点与输入／输出设备的连接图或对应关系表，该部分也可在第２步中进行。 2.设计PLC外围硬件线路 画出系统其它部分的电气线路图，包括主电路和未进入PLC的控制电路等。由PLC的I/O连接图和PLC外围电气线路图组成系统的电气原理图。到此为止系统的硬件电气线路已经确定。
- 05

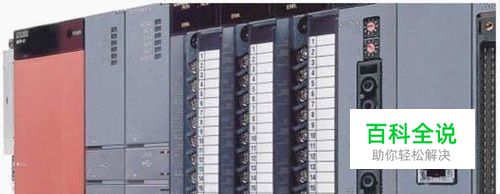

（五）三菱plc程序设计 1. 程序设计 根据系统的控制要求，采用合适的设计方法来设计三菱PLC程序。程序要以满足系统控制要求为主线，逐一编写实现各控制功能或各子任务的程序，逐步完善系统指定的功能。 除此之外，程序通常还应包括以下内容： 1）初始化程序。在三菱PLC上电后，一般都要做一些初始化的操作，为启动作必要的准备，避免系统发生误动作。初始化程序的主要内容有：对某些数据区、计数器等进行清零，对某些数据区所需数据进行恢复，对某些继电器进行置位或复位，对某些初始状态进行显示等等。 2）检测、故障诊断和显示等程序。这些程序相对独立，一般在程序设计基本完成时再添加。 3）保护和连锁程序。保护和连锁是程序中不可缺少的部分，必须认真加以考虑。它可以避免由于非法操作而引起的控制逻辑混乱。 2. 程序模拟调试 程序模拟调试的基本思想是，以方便的形式模拟产生现场实际状态，为程序的运行创造必要的环境条件。根据产生现场信号的方式不同，模拟调试有硬件模拟法和软件模拟法两种形式。 1）硬件模拟法是使用一些硬件设备（如用另一台PLC或一些输入器件等）模拟产生现场的信号，并将这些信号以硬接线的方式连到PLC系统的输入端，其时效性较强。 2）软件模拟法是在三菱PLC中另外编写一套模拟程序，模拟提供现场信号，其简单易行，但时效性不易保证。模拟调试过程中，可采用分段调试的方法，并利用编程器的监控功能。
- 06

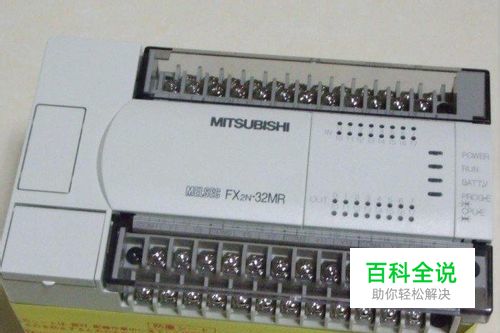

（六）三菱plc硬件实施 硬件实施方面主要是进行控制柜（台）等硬件的设计及现场施工。主要内容有： 1) 设计控制柜和操作台等部分的电器布置图及安装接线图。 2)设计系统各部分之间的电气互连图。 3)根据施工图纸进行现场接线，并进行详细检查。 由于程序设计与硬件实施可同时进行，因此三菱PLC控制系统的设计周期可大大缩短。
- 07

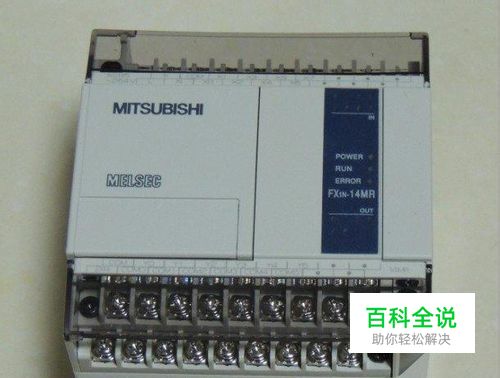

（七）三菱plc联机调试 联机调试是将通过模拟调试的程序进一步进行在线统调。联机调试过程应循序渐进，从三菱PLC只连接输入设备、再连接输出设备、再接上实际负载等逐步进行调试。如不符合要求，则对硬件和程序作调整。通常只需修改部份程序即可。 全部调试完毕后，交付试运行。经过一段时间运行，如果工作正常、程序不需要修改，应将程序固化到EPROM中，以防程序丢失。
