solidworks检查草图是否封闭
操作方法
- 01
首先用solidworks软件绘制一个草图。我这里以一个多边形为例。
- 02

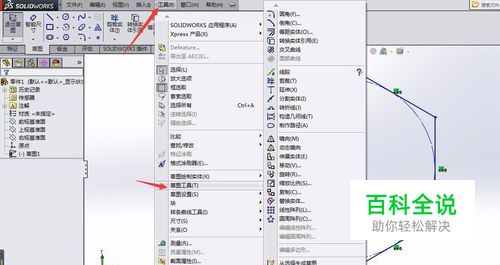

在菜单栏选择工具/草图工具/检查草图合法性。
- 03

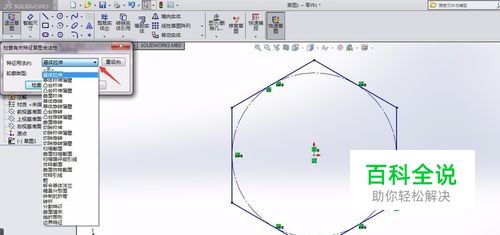

随意选择一个基体拉伸命令
- 04

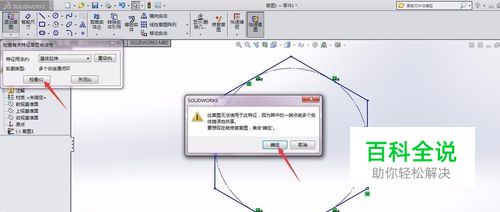

检查结果如图，有一个端点错误，点击确定。
- 05

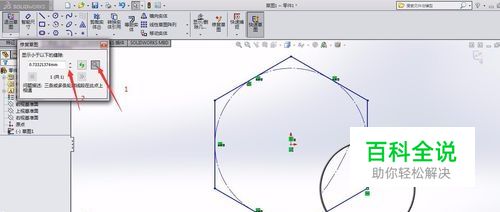

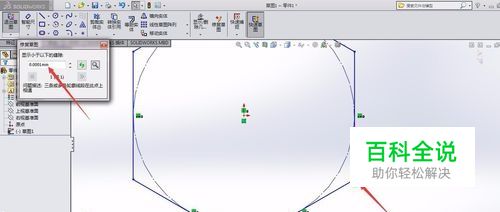

点击放大镜会提示错误点，但可能不明显，可以调小缝隙，如图
- 06

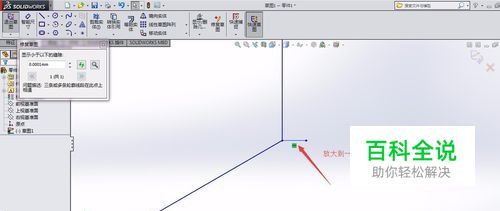

放大到一定程度，就可以看见这条多余的线
- 07

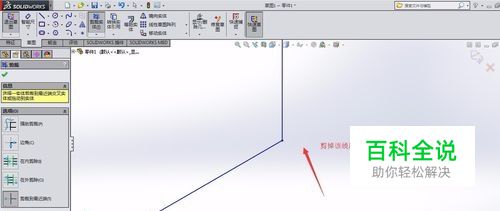

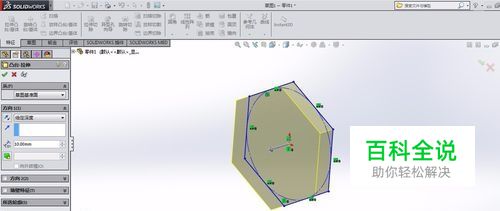

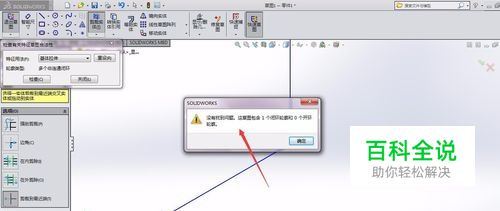

剪掉这条线，再次检查，没有问题，可以进行拉伸。
