CAD中线宽的作用是什么？线宽如何设置?

线宽是CAD图形的一个基本属性，可以通过图层来进行设置，也可以直接选择对象单独设置线宽，线宽的主要作用就是控制打印，也就是控制图形在打印时线条的宽度。
线宽是图形对象的一个基本属性，但不是一个几何属性，也就是说线宽设置并不能改变图形的外观和形状。

线宽的简介

  • 01

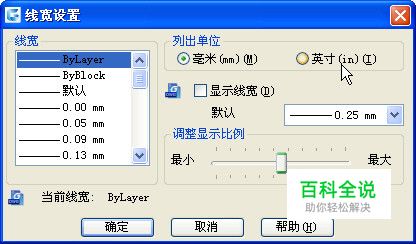

    标准的线宽有0.05、0.09、0.13、0.15、0.18、0.20、0.25、0.30、0.35、0.40、0.50、0.53、0.60、0.70、0.80、0.90、1.00、1.06、1.20、1.40、1.58、2.00、2.11。线宽是有单位的，默认单位是毫米（mm）。单位也可以设置成英寸（in），如果设置成英寸，就会是0.039”、0.042”、0.047”等一系列数值了。如下图所示。

  • 02

    CAD图纸也可以设置成各种不同单位，一个单位可以表示1毫米，也可以表示1米、1英寸。而且有时还会按照一定比例绘制图纸，或打印时根据图形和纸张大小选择不同的打印比例，如1：1、1:100、1:200。 无论图形的单位和比例如何设置，“线宽”的单位始终是不变的，要么是毫米，要么是英寸，也不受打印比例的影响。 无论你的图形单位是什么，尺寸多大，按1:1还是1:100打印，如果打印时线宽设置成0.3，打印出来线条的宽度都是0.3mm。

线宽的设置方法

  • 01

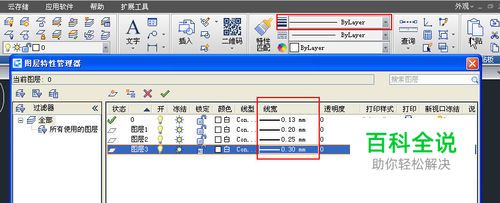

    直接给图层设置线宽，对象的线宽设置成BYLAYER，很多机械图里图层比较少，主要是按线型、线宽区分图层，通常采用这种方式。如下图所示。

  • 02

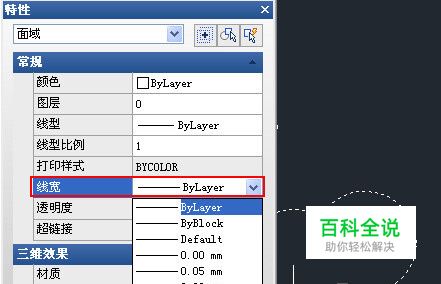

    直接给对象设置线宽。当图形特别简单，无需分图层，但又需要按不同线宽打印时，这种用法比较少，因为图纸如果稍微复杂一点，设置起来太麻烦。

  • 03

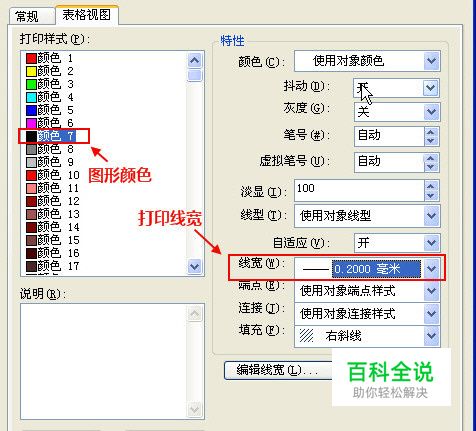

    不设置线宽，只设置颜色，在打印输出时用打印样式表按颜色设置输出线宽。在建筑、结构等一些专业软件中，图层比较多，通常采用这种方式。

  • 04

    因此，在画图是否设置线宽取决于你计划用什么方式来控制打印，并不是必须设置的。

在图形窗口中显示的线宽是否与最终打印的线宽一致？

  • 01

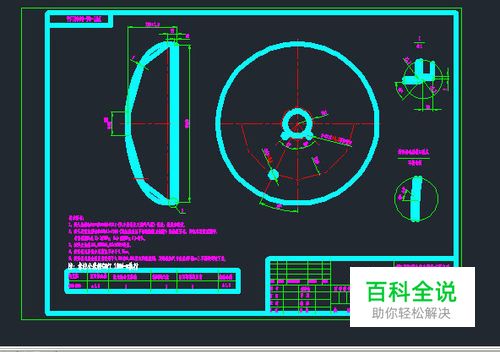

    在状态栏有一个“线宽”显示开关，可以再图形窗口中显示线宽效果，但图形窗口中显示的线宽只是示意性质，并不是精确显示。由于图形尺寸不同，有的图纸在1:1的情况下只能打满A4纸张，有的图纸在1:1000的情况下还需要打印成A0加长的图纸，在视图中显示的线宽是无法准确表现最终打印时的线宽效果的，如下图所示。

  • 02

    很显然CAD图形窗口中显示的线宽是示意性质的，只是让大家可以区分线的粗细，检查一下线宽的设置。 在布局空间设置好页面设置并勾选了显示打印效果后，显示的颜色虽然与最终打印效果是一致的，线宽跟最终效果比较接近的，但也不保证与最终效果完全一致的，如下图所示。

  • 03

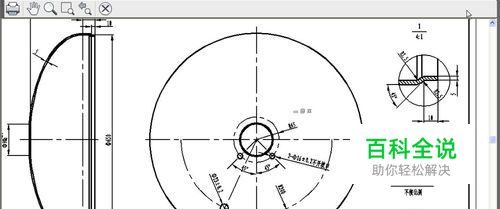

    在打印预览的时候显示的线宽是比较精确的，如果对线宽设置不放心的话，可以在打印预览的时候局部放大看一下，如下图所示。

    对象线宽和多段线的宽度有什么不同？

    • 01

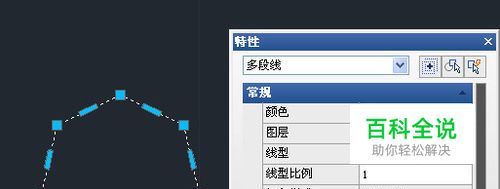

      而多段线的线宽是一个几何属性，与绘图比例、打印比例是有关系的。例如我们要将多段线打印成0.3mm,绘图比例是1:1，打印比例是1:100，那在绘制多段线的时候宽度就要设置成0.3X100=30。
