CAD快速绘图之巧用工具选项板
CAD软件中，有一个很实用的工具，但是一般情况下很少有人使用，这就是工具选项板。很少使用的原因是CAD中自带的在工具选项板下的东西很少用到，如果对工具选项板进行相应设置，会给绘图工作带来更高的效率
操作方法
- 01
添加选项板到工作区：点击CAD菜单->工具->工具选项板，工具选项板就出现在CAD工作区中，一般会在CAD右边。
- 02

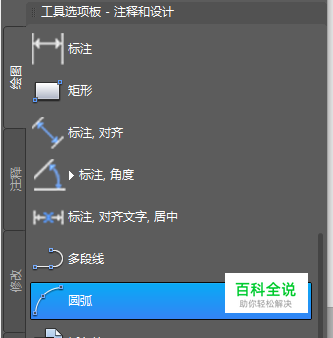

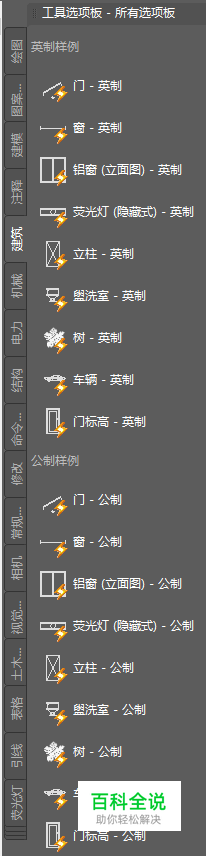

选择适合的工具选项板：在工具选项板中，有注释和设计、样例、三维制作、常规光源、相机、视觉样式几个可选 。当然也可以选择所有选项板。我选择的是注释和设计，因为里面有我常用到的命令。
- 03

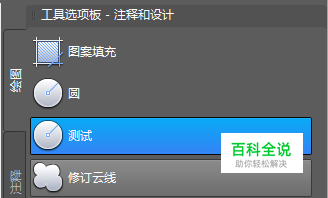

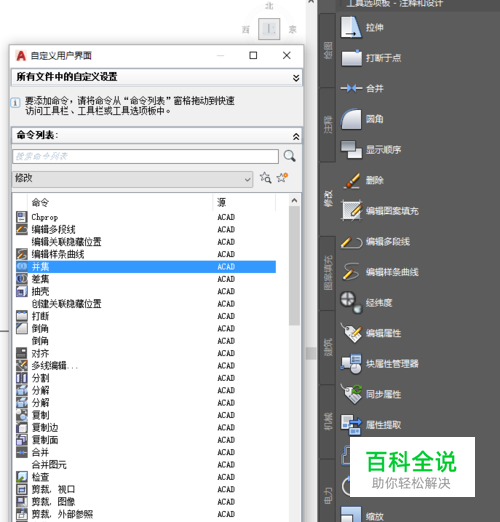

添加常用命令：在选项板空白处点右键，选择添加自定义命令，在弹出对话框中找到相应的命令，拖动到工具选项板中。
- 04
修改不常用命令：在选项板命令上点击右键，在弹出对话框中可以点击删除或修改选项板命令。
- 05

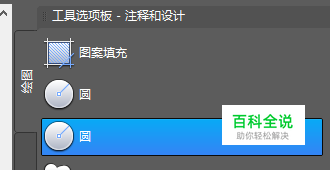

添加命令：在选项板菜单上按住鼠标右键，拖动菜单，放开鼠标右键。在弹出的菜单中点击复制在这里。
- 06

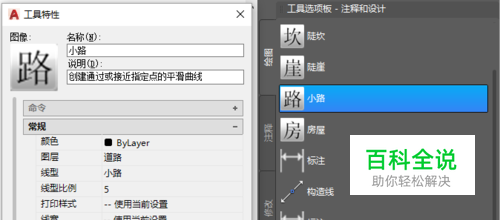

修改命令：在选项板菜单上点击右键，在菜单中点击特性，就会弹出工具特性对话框，可以对其中的图层、颜色等进行设置。
方法/步骤2
- 01
设置常用绘图：根据自己工作当中，经常用到的线、文字等。把常用的图元预先设置好图层、颜色、线型等。
- 02

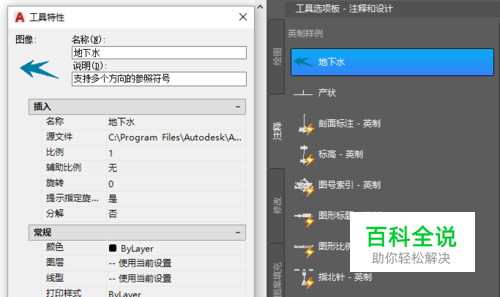

设置常用图块：可以把常用图块设置到工具选项板中，便于插入。注意需要插入的块需要在源文件中进行定义，源文件可以在工具特征中找到。
- 03

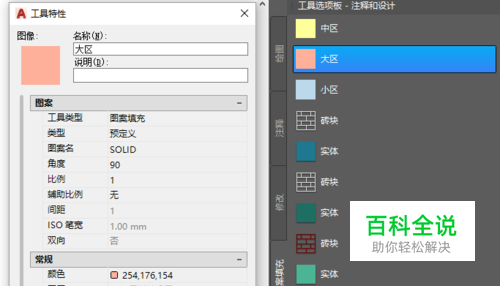

设置常用填充：可以把常用的填充设置到工具选项板中，便于填充。
- 04
命令、图块及填充的方式在工具选项板中表示不一样，需要复制时应该选择相应的形式进行修改。设置完成，是不是感觉绘图过程中省了不少事。
