SolidWorks如何应用路径配合实现凸轮装配？
该给大家分享一篇SolidWorks应用路径配合实现凸轮装配的教程。
方法/步骤1 创建凸轮
- 01
打开SolidWorks，新建一个零件模型。在前视基准面上绘制草图，如图所示。
- 02

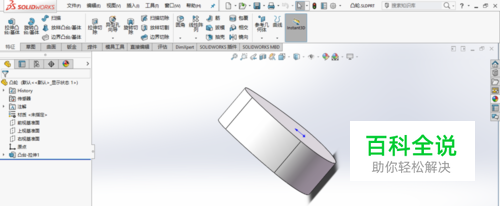

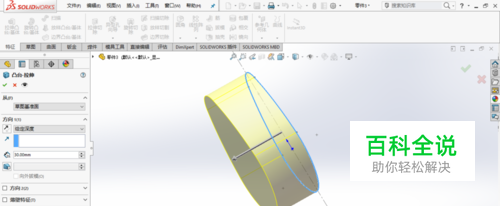

创建拉伸特征，如图所示。完成凸轮创建，保存模型。
方法/步骤2 创建凸轮机构平底从动件
- 01

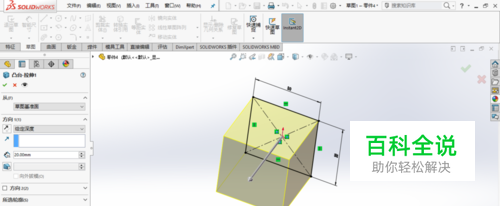

打开SolidWorks，新建一个零件模型。创建凸台-拉伸1，如图所示。
- 02

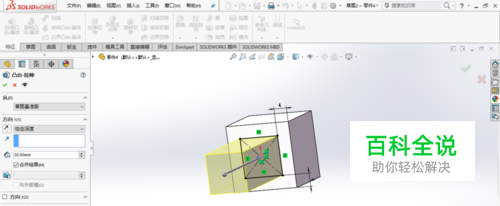

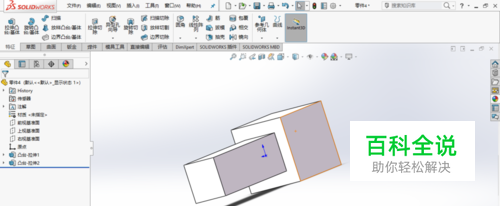

创建凸台-拉伸2，如图所示。完成凸轮机构平底从动件创建，保存模型。
方法/步骤3 装配凸轮机构
- 01

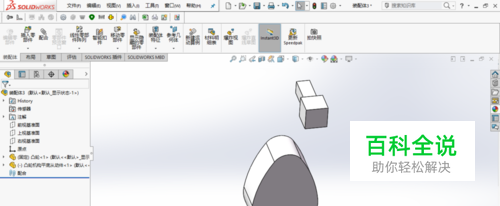

新建一个装配体模型，插入凸轮和凸轮机构平底从动件。
- 02

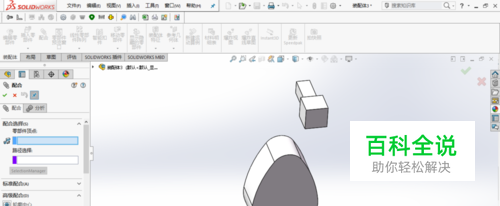

单击配合命令，展开高级配合，选择“路径配合”。
- 03

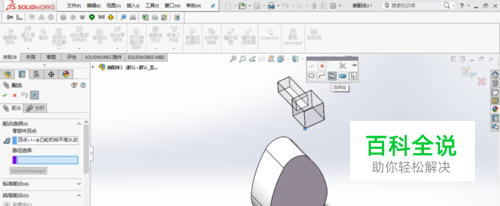

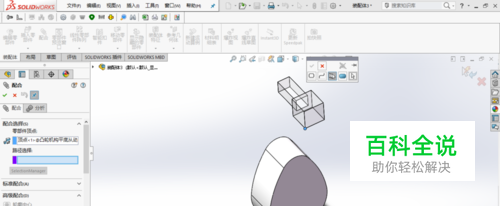

“零部件顶点”选择图示点。
- 04

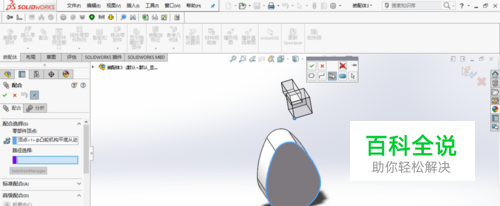

单击“SectionManager”按钮，系统跳出路径选择工具栏，点选“选择组”，依次点选零件的边线，如图所示，单击确定，完成路径选择。
- 05

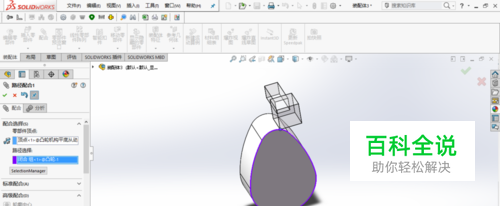

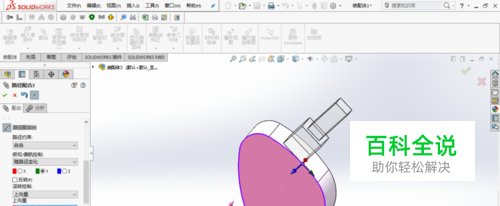

配合参数进行如图所示的设置。
- 06

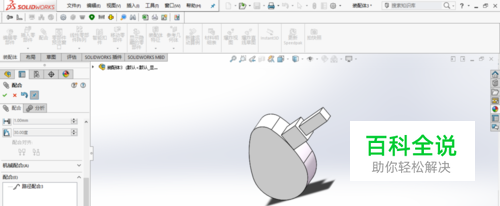

单击确定，完成路径配合的添加。 至此，完成凸轮机构的装配，保存装配体模型。
