iPhone5S怎样拆机,教程推荐
操作方法
- 01

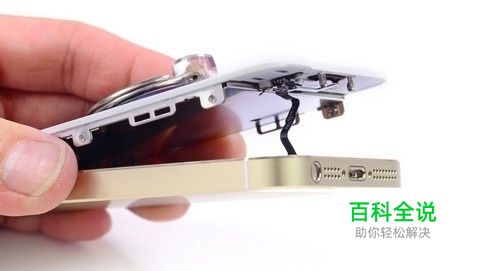

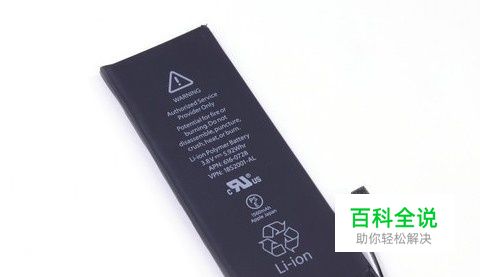

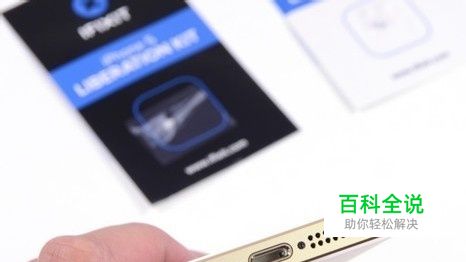

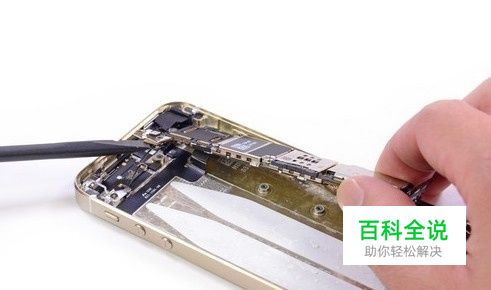

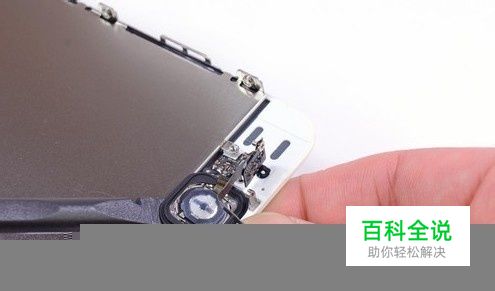

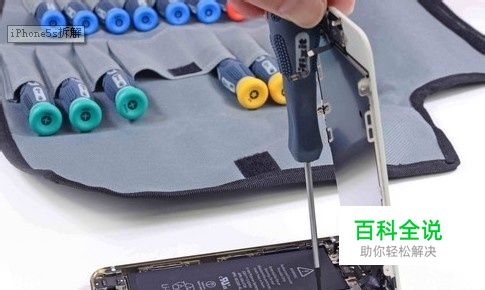

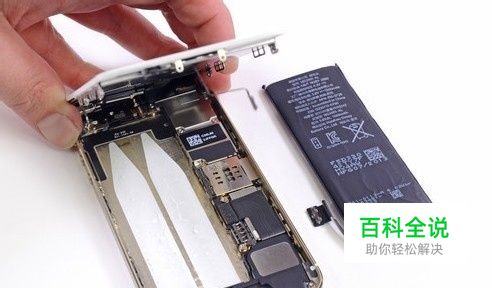

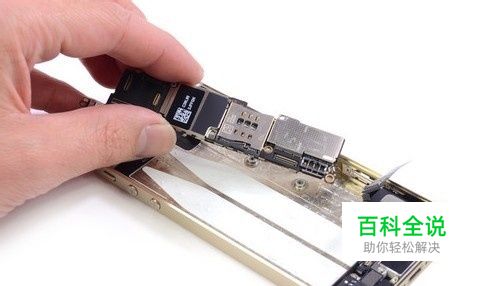

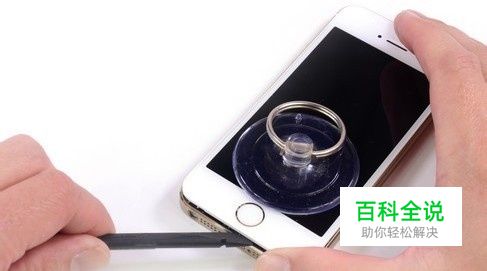

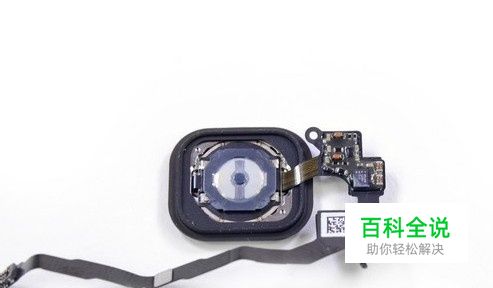

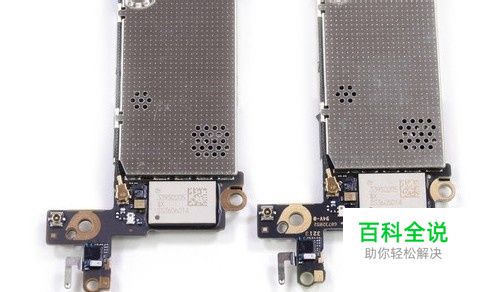

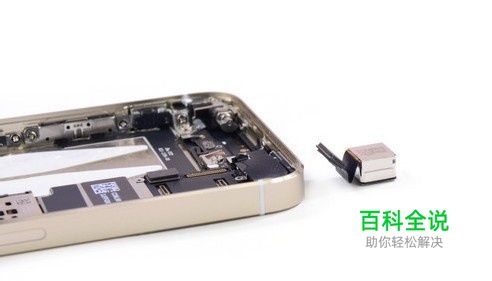

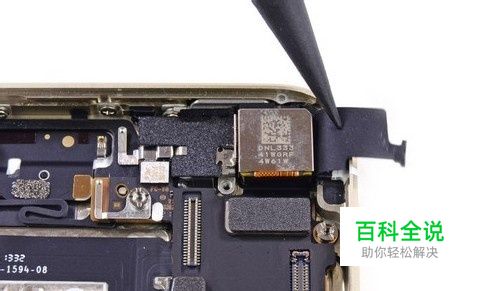

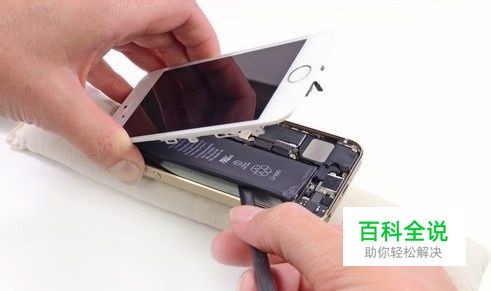

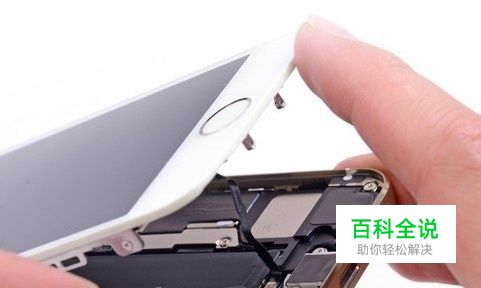

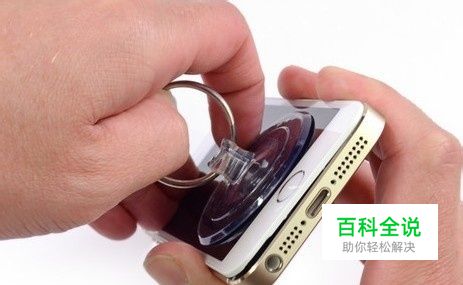

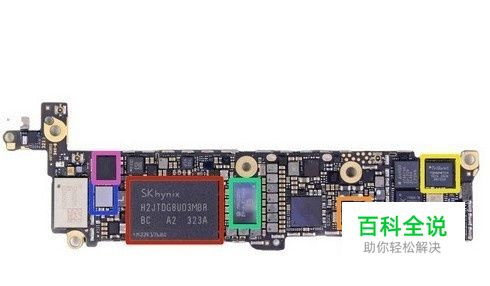

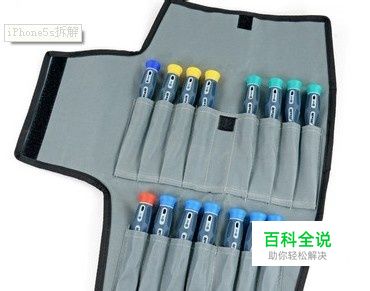

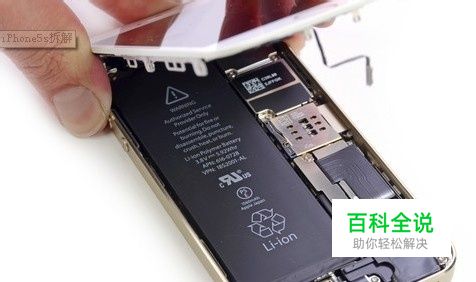

iPhone5S正式上市才一天,国外著名拆解网站iFixit就献上了金色版iPhone5S的高清拆解。根据详细的拆解发现,iPhone5S的做工和用料均属一流,但由于采用一体化机身,不支持自由拆卸,所以拆解难度和修复难度可能会比较大。 看上去很全的一套拆机工具,维修人士必备,不过这组工具的特别之处是每个螺丝刀都带有手柄。 首先,就是拆底部的螺丝了。 拆掉了一颗螺丝,另外,这两颗金色螺丝一定要放好,市面上可是没那么容易买到的。 一体化机身的突破点一般都在屏幕上,所以,底部两颗螺丝都拆了之后,就拿专用的吸盘轻轻地把屏幕面板吸出来。记住,是轻轻地,千万不要太暴力。 用一字型的螺丝刀稍微顶住屏幕与边框的缝隙。 然后慢慢从边缘抠出来,因为这颗指纹识别传感器和主机是有排线相连的。 跟拆笔记本上的排线接口差不多,往正确的方向轻轻一推,排线就可以弹出来了。此时用不到吸盘了,取下吸盘的时候一定要小心。 弹出来之后,就可以看到硕大的电池和主板芯片的分布。 然后拆电池。 电池好牢靠,不得不借助工具来撬开,苹果的组装工人肯定是放了大量的胶水来固定电池的位置。 电池终于拆出来了,屏幕和主机还连着。 电池是中国生产的,显示是惠州市德赛电池有限公司。电池的标准电压是3.8V,功率是5.92W,容量是1560mAh。iPhone对手机的整体功耗控制一直都非常好,1560mAh足够正常使用一天。 接下来是拆下连接Retina屏幕的组件。 HOME键看上去很贵重。 反面。不知道这个指纹传感器是否会随着使用时间而快速老化,否则更换的成本有点大。 拆iSight摄像头,背面编号是DNL333 41WGRF 4W61W,正面编号是AW32 65BD 4511 B763。这才是索尼最好的800万像素摄像头,传感器像素间距达到1.5微米。 有消息人士指出,DNL标志是索尼IMX145摄像头的专属标志,与iPhone 4S和iPhone 5上的一致。iPhone5S上的应该是这个模块的升级版。 内部设计看上去很复杂,其实非常精简,整块板子都是连在一起的。 主板就是这样了。 这两块主板都是iPhone5S的,其中一个是16GB版本,另一个是64GB版本,基本没啥区别。不过编号的不同,似乎说明这两块主板是在不同的工厂被造出来的。
