AutoCAD中定数等分与定距等分的区别及使用方法

2024-03-18 00:34:38

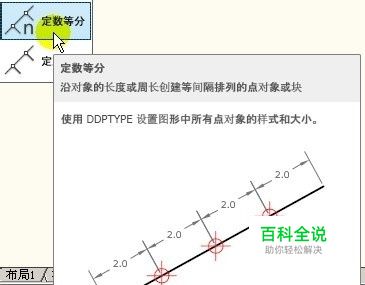

定数等分：沿对象的长度或周长追按指定间隔排列的点对象或块。表示每一段距离都是相等的。

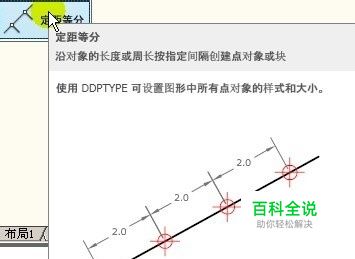

定距等分：沿对象的长度或周长按指定间隔创建点对象或块。是以规定的距离来分开的。

使用方法及概念：

01

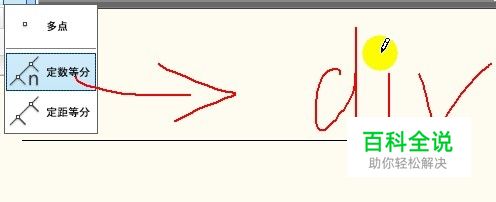

定数等分的快捷键为"div"。
02

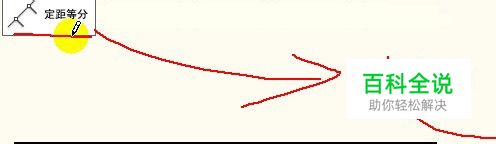

定距等分的快捷键为"me"。
03

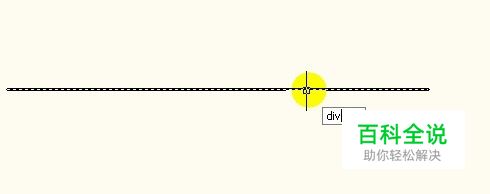

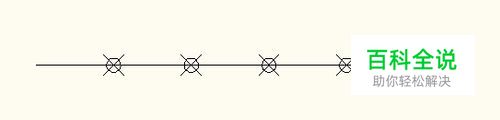

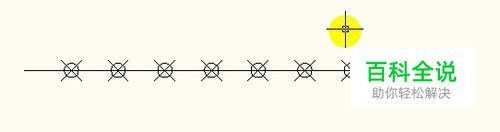

画一条直线出来，例如想要把这段线分成5份。使用“div”“选择定数等分的对象”输入“5”分成了5份，添加了4个点。
04

再画一条直线，使用定距等分，“选择要定距等分的对象”“指定线段的长度”例如每段距离是6，输入“6”分成出来。剩下最后的那一段是2，是独立出来的。

定数等分实际运用介绍：

01

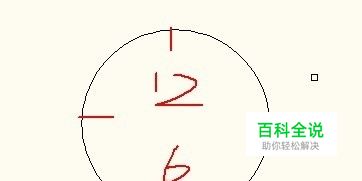

例如画一个圆，做成一个钟那样子，要用到定数等分。
02

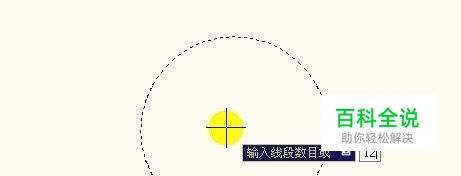

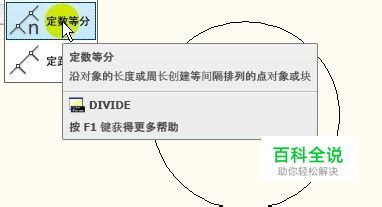

点击定数等分工具：选择要定数等分的对象，输入线段的数目为12，空格，
03

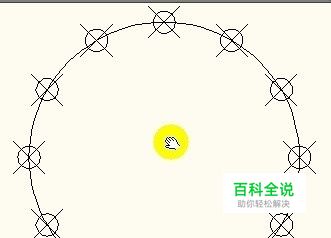

生成图像。

定距等分实际运用介绍：

01

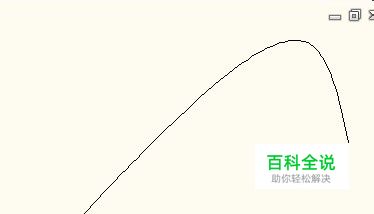

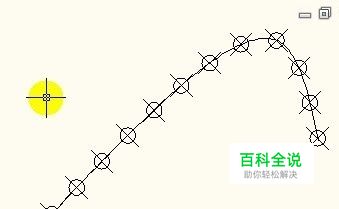

例如要把一条样条曲线分成每段都为距离3
02

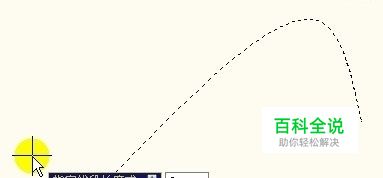

选择定距等分，选择对象，输入“3”
03

生成图像。
