cad2007怎么缩小比例

对于从事模具、建筑行业的人来说，CAD软件是必不可少的制图工具。当我们用CAD软件绘图后，可能图纸中的某些图形需要把它缩小比例，这个该如何操作呢？我以CAD2007版本为例，为大家介绍下缩小比例的操作方法。

方法一：

  • 01

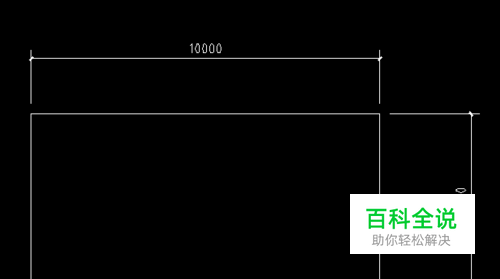

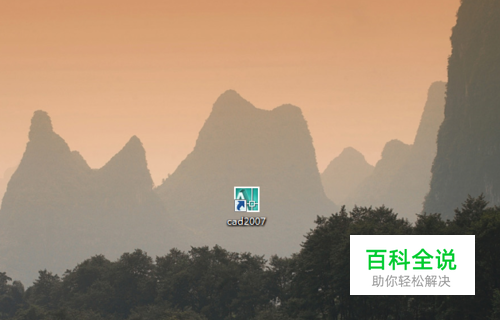

    第一步我们打开CAD2007中的图纸，然后找到图纸中需要缩小比例的部位。我以缩小下图中的矩形尺寸为例进行说明，首先我们看到此矩形长宽尺寸为10000X5000。

  • 02

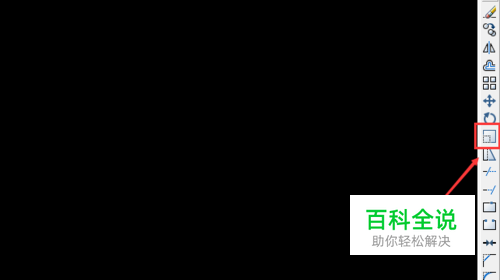

    在标准模式下，如果要缩小图纸比例，我们可以点击CAD右侧工具栏中的“缩放”功能。

  • 03

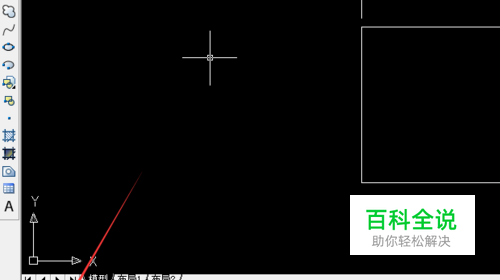

    我们也可以在CAD最下方的对话栏中输入“SC”，然后点击enter键，两英文字母就是CAD缩放功能的快捷键。

  • 04

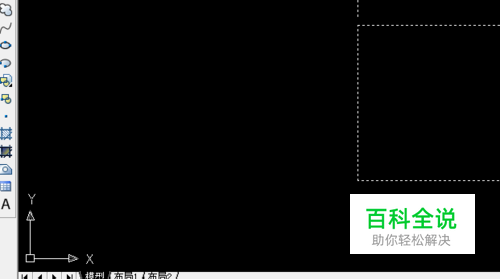

    当CAD处于缩放功能状态后，选中需要缩小的图纸。这时我们会看到选中之后，该部位会处于虚线状态。

  • 05

    接着我们选中缩小后图纸摆放的位置，再按回车键。这时在对话栏中会出现指定比例因子等字，我们可以在这里输入缩小后的比例倍数。比如我要缩小一倍，我们就在这里输入0.5。

  • 06

    缩小比例输入后，再按一次回车键，这时我们就会发现图纸尺寸已经由原来的10000X5000变为现在的5000X2500了。

方法二：

  • 01

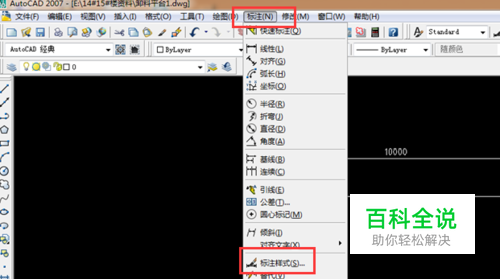

    我们也可以在标注样式里修改比例因子。首先我们点击CAD顶部工具栏中的“标注”按键，接着再点击“标注样式”按键。

  • 02

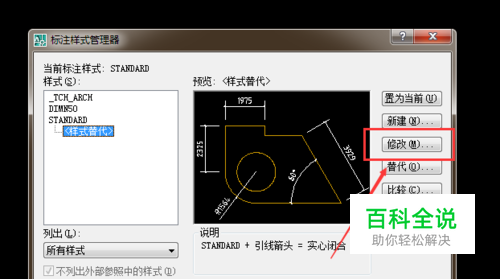

    这时会弹出“标注样式管理器”对话框，我们点击对话框右侧的“修改”按键。

  • 03

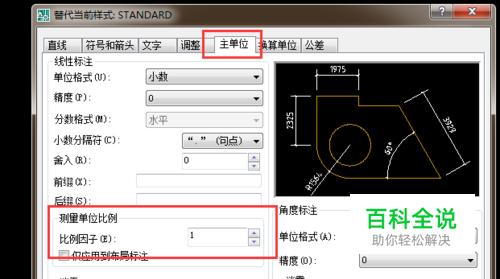

    此时CAD页面会弹出“替代当前样式”对话框，我们点击对话框中的“主单位”，然后在主单位页面的比例因子栏中输入＜1的比例因子，这样之后标注的尺寸就会少于原先标注的尺寸了。
