如何快速看出CAD的版本?
CAD的版本有很多,如果直接给一个CAD图形的话,你知道怎么查看CAD的版本呢?
操作方法
- 01

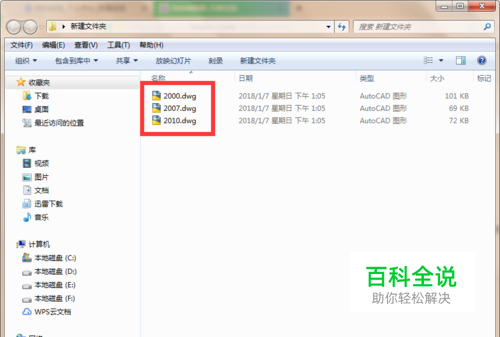

如下图所示,我这里有三个CAD图形,但是他们的版本不一样,你知道每一个图形的CAD版本吗?
- 02

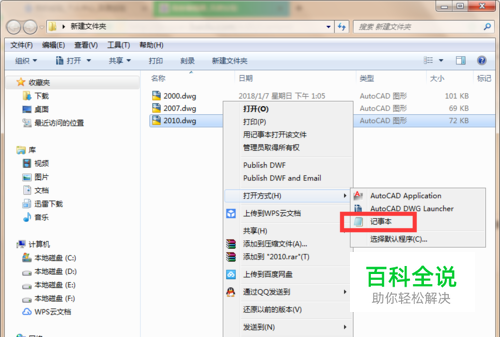

我们可以打开这个CAD图形,当然不是用CAD来打开,而是用记事本打开。
- 03

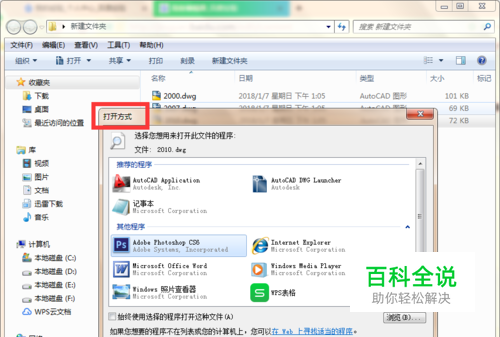

默认打开CAD图形文件的可能不会有记事本,如果没有的话可以在默认程序中找到记事本。
- 04

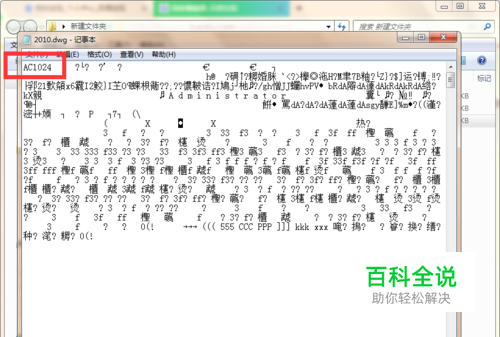

然后打开记事本之后会是一堆乱码,我们可以不用管这一堆乱码。在这些乱码的开头会有字母加数字AC1024 ,这个是打开图形2010显示的代码。
- 05

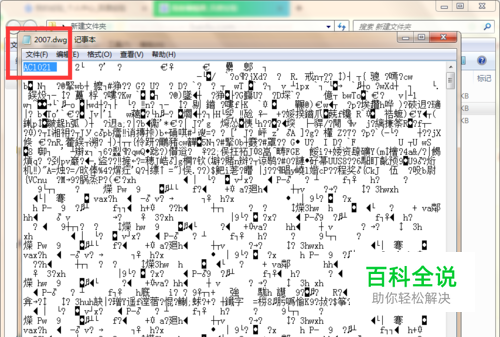

我们再打开一个2007图形,如下图可以看到代码开头是AC1021 。
- 06

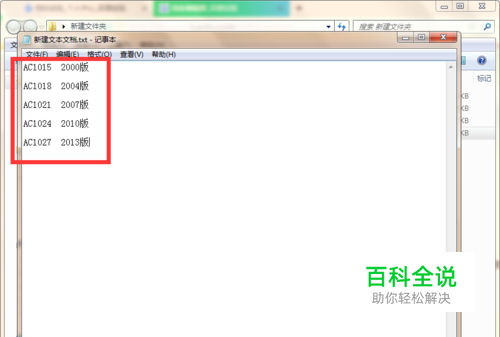

其实每一个版本的CAD打开前面显示的代码都是不一样的,比较常用的几个代码对应的CAD版本如下图所示。
