ICEM-CFD如何划分网格(1/5)
教你如何运用ICEM-CFD软件划分房间分析模型网格,画好的网格将为分析房间里的空气内流场做准备,从而为提高房间舒适度设计提供优化建议。整个分析分为四部分:第一部分《DesignModeler如何建立房间空气分析模型》,第二部分《ICEM-CFD如何划分网格》,第三部分《FLUENT分析房间空气流场》,第四部分《Fluent后处理查看房间空气内流场》。
本篇为:第二部分《ICEM-CFD如何划分网格》。
操作方法
- 01

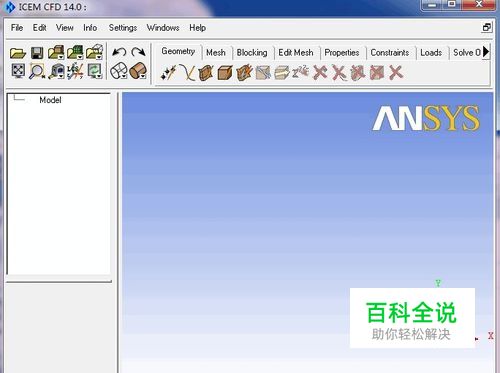

接上一篇《DesignModeler如何建立房间空气分析模型(3/3)》,打开ICEM网格划分软件,如图所示
- 02

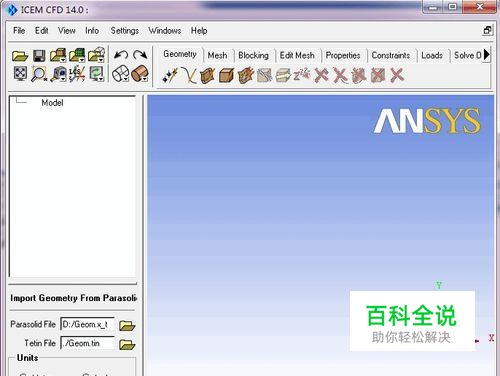

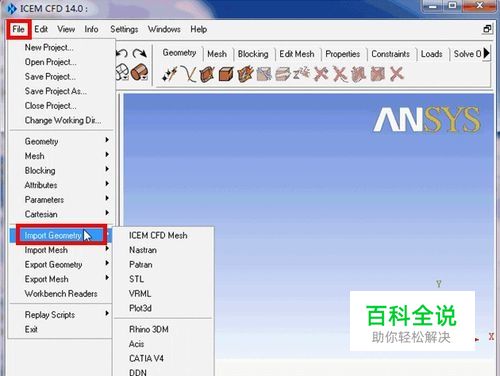

选择“File”,选择“import Geometry”,选择“Parasolid”导入方式,如图
- 03

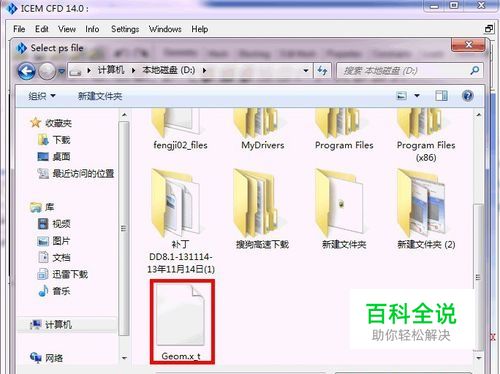

打开上一篇已经保存的房价分析模型,如图所示
- 04
打开之后,叫你选择单位,这里选择“milimeter”单位,如图所示
- 05
点击“ok”按钮,如图
- 06

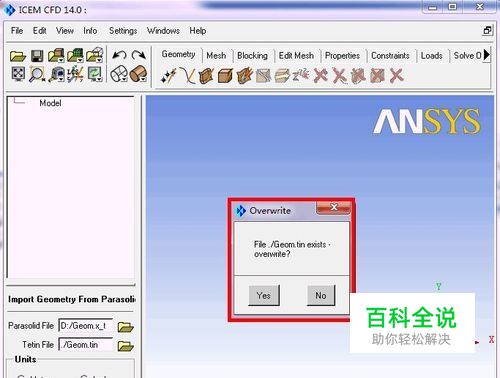

弹出如图所示对话框(我这里是以前有相同名字的文件划分过网格),点击“yes”按钮,如图
- 07

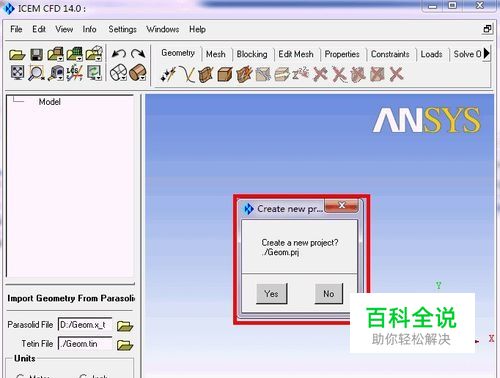

然后又弹出一个窗口,问你是否要创建新project,选择“yes”,如图所示
- 08

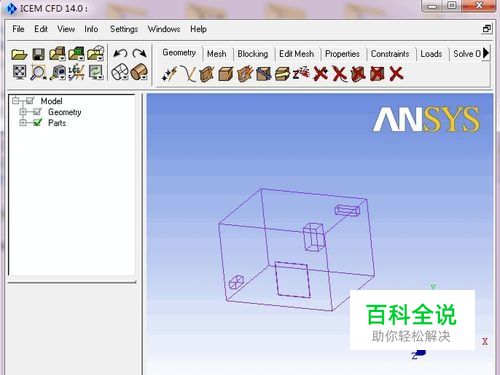

模型就已经导入ICEM中了,按住鼠标左键旋转模型,如图所示
- 09

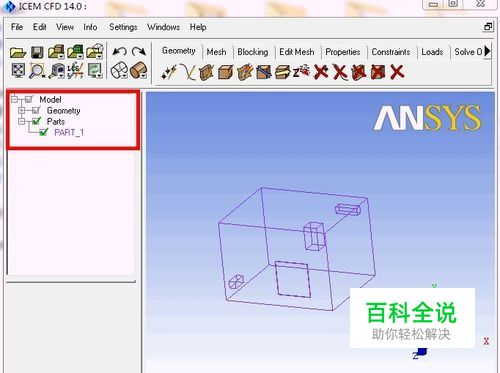

展开“Model”中的“parts”,如图所示
- 10

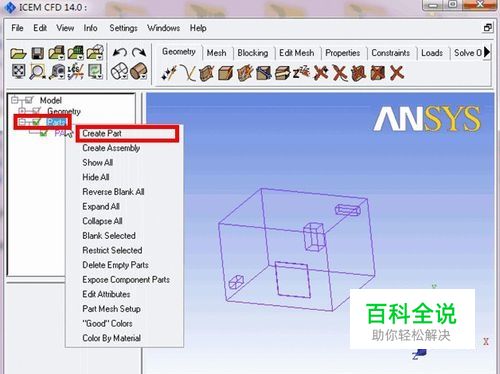

右键单击“parts”,选择“Create Part”,如图所示
- 11

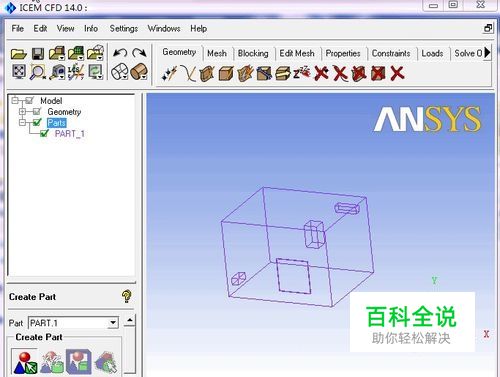

出现如图所示对话框
- 12

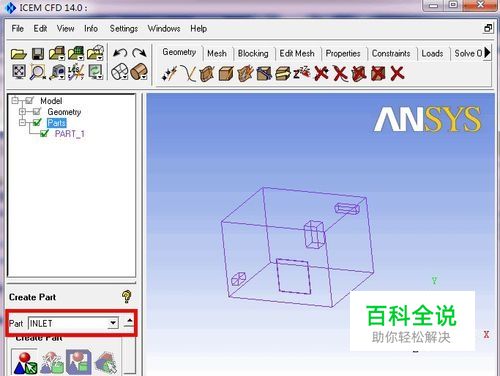

在“part”对话框中输入“INLET”,如图所示
- 13

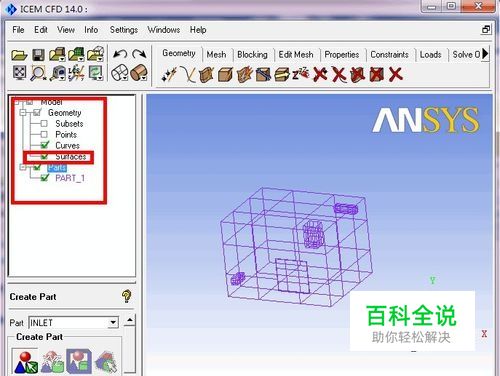

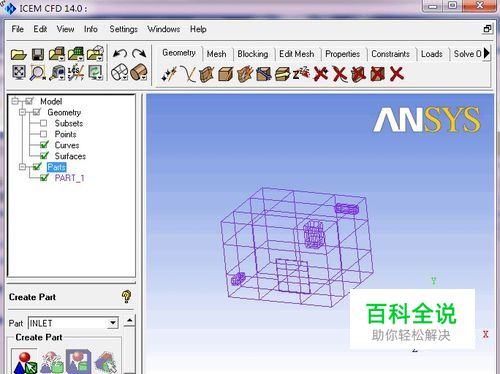

展开“Geometry”,勾选“surface”,如图所示
- 14
选择“create part by selection”中“Entities”右边的鼠标箭头,如图
- 15

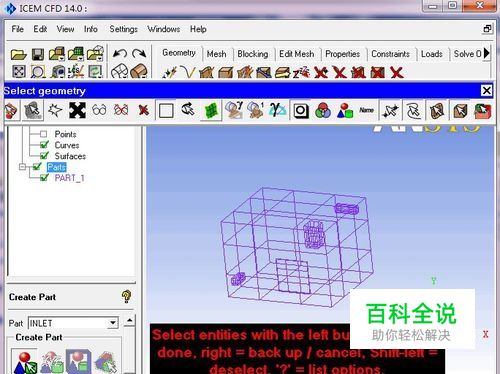

出现如图所示对话框,
- 16
由于篇幅过大,图片过多。第二部分《ICEM-CFD如何划分网格》分为五篇文章发出来,分别为:《ICEM-CFD如何划分网格(1/5)》,《ICEM-CFD如何划分网格(2/5)》,《ICEM-CFD如何划分网格(3/5)》,《ICEM-CFD如何划分网格(4/5)》,《ICEM-CFD如何划分网格(5/5)》. 上一篇请查看:《DesignModeler如何建立房间空气分析模型(3/3)》 本篇为:《ICEM-CFD如何划分网格(1/5)》 下一篇请查看:《ICEM-CFD如何划分网格(2/5)》
