Solidworks草图怎样添加对称关系
使用Solidworks绘制零件图的时候需要先绘制草图，草图绘制的速度可以说会直接影响到我们SolidWorks的作图速度，在草图里面有很多绘图技巧，掌握这些技巧能够提升我们的作图速度，今天小编给大家分享下Solidworks草图里怎样添加对称关系。
操作方法
- 01

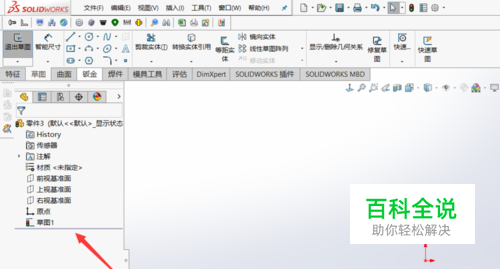

对称就是某条中心线的左右两边相等，定义对称关系之后，后续如果要修改会方便很多。我们先新建一个草图。
- 02
之后先画一条中心线，假设我们要做一条直线和和这条中心线有对称关系。
- 03

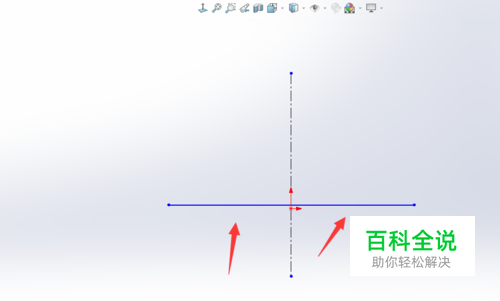

那我们之后在随便画一条直线。
- 04

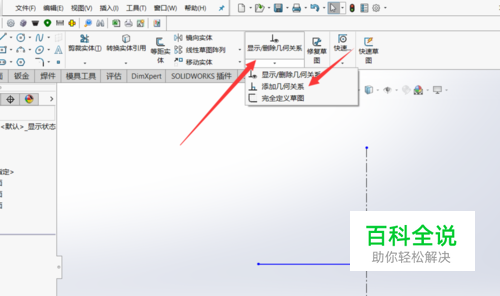

之后在草图里面找到显示/删除几何关系，下拉找到添加几何关系。
- 05

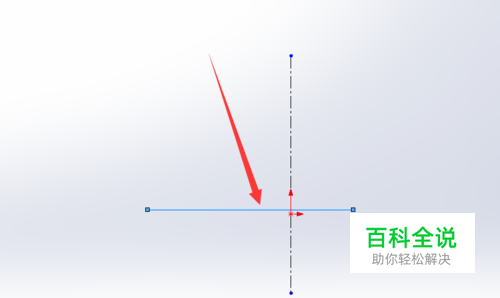

然后我们要选中直线的两个端点，之后在选中中心线。
- 06

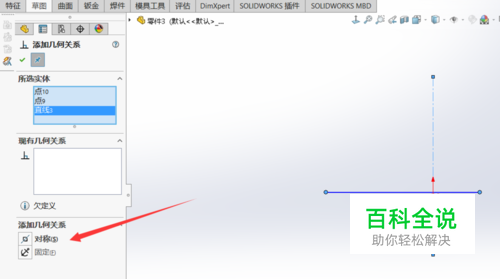

然后在左侧的关系栏里出现了对称的关系选项。
- 07
然后选中对称就可以看到中心线平分了这条直线。
- 08

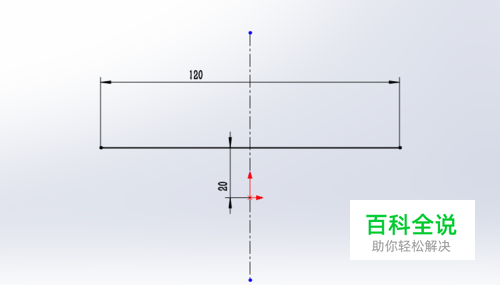

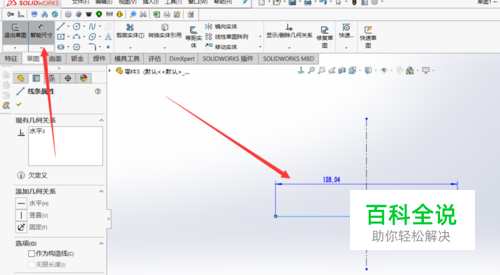

之后我们在选择尺寸定义这条直线即可。对称关系比找中点然后在定义两段尺寸要方便的多。
