solidworks如何添加装饰螺纹线

solidworks有时候需要绘制螺纹,但螺纹绘制过程复杂,而且作用不大,很多人会用装饰螺纹线代替螺纹的实际绘制,那么,装饰螺纹线如何绘制?

操作方法

  • 01

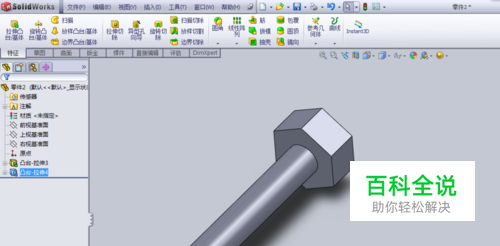

    首先,打开solidworks,绘制一个螺栓。

  • 02

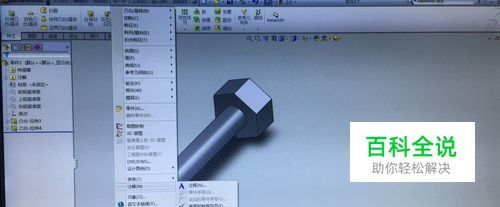

    接着,点击插入--注解--装饰螺纹线。

  • 03

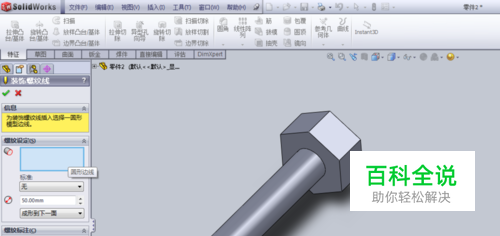

    点击需要生成螺纹线的圆形曲线,确定。

  • 04

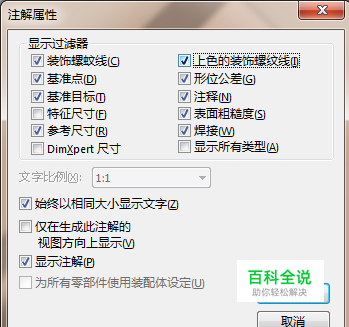

    这时候还看不到螺纹线,需要在状态栏的注解,右键点击注解--细节,将上色的装饰螺纹线前面的框框勾选,确定。

  • 05

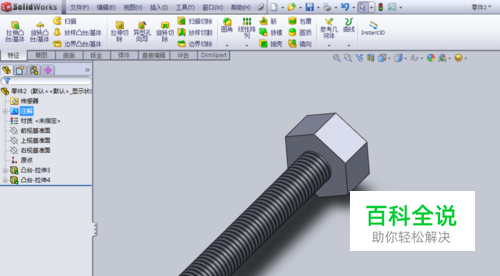

    确定后即可看到螺杆上的螺纹线了。
