CAD中如何设置绘图单位

以AutoCAD2009为例，使用“单位”命令可以设置绘图的长度单位、角度单位、角度方向以及各自的精度等参数。

操作方法

  • 01

    打开AutoCAD2009，执行菜单中的“格式”｜“单位”命令，或在命令行中输入“Units”或者“UN”。

  • 02

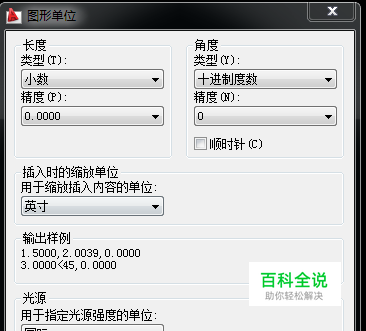

    执行命令后打开如下图所示的“图形单位”对话框。

  • 03

    设置长度单位及精度。在“长度”选项组中展开“类型”下拉列表，设置长度的类型，默认为“小数”；展开“精度”下拉列表，设置单位的精度，默认为“0.000”。

  • 04

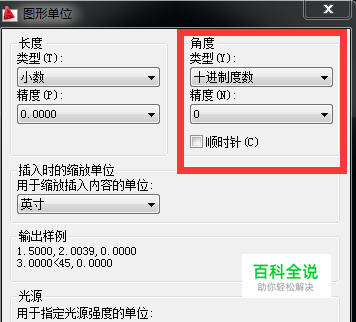

    设置角度单位及精度。在“角度”选项组中展开“类型”下拉列表，设置角度的类型，默认为“十进制度数”；展开“精度”下拉列表，设置角度的精度，默认为“0”。

  • 05

    设置缩放单位。“插入时的缩放单位”选项组用于确定拖放内容的单位，默认为“毫米”。

  • 06

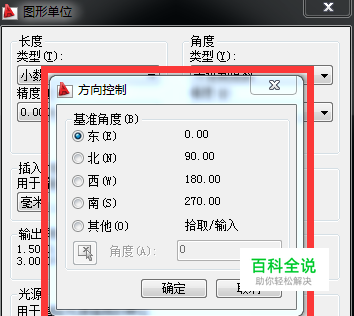

    设置角度的基准方向。单击“方向”按钮，打开如下图所示的“方向控制”对话框，用于设置角度测量的起始位置。
