怎样查看SolidWorks模型的尺寸

主要介绍在SolidWorks中查看模型的尺寸的方法。

方法一:

  • 01

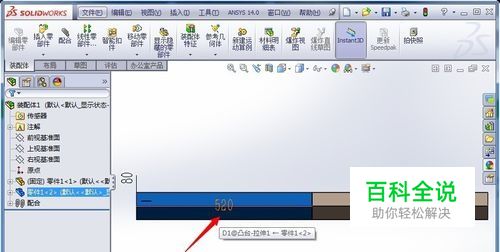

    在装配体环境中,要查看某零件上的某特征的尺寸,可以双击这个特征,即可显示这个特征的相关尺寸。

  • 02

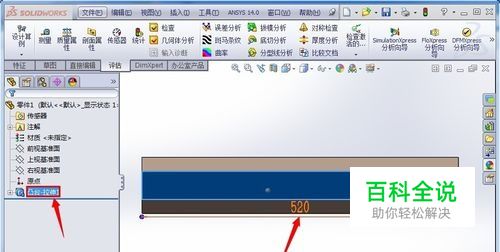

    在零件环境中,要查看零件上的某特征,可以直接在零件上单击该特征,也可以单击模型树中该特征的名字。

    方法二:

    • 01

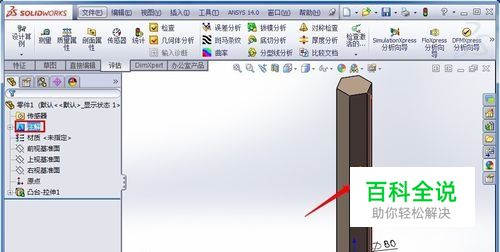

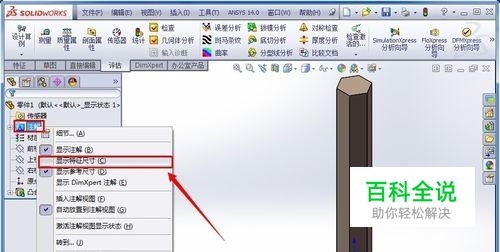

      在零件环境中,右键单击“注解”,在弹出的对话框中单击“显示特征尺寸”,则该零件所有特征的尺寸都显示了。

    方法三:

    • 01

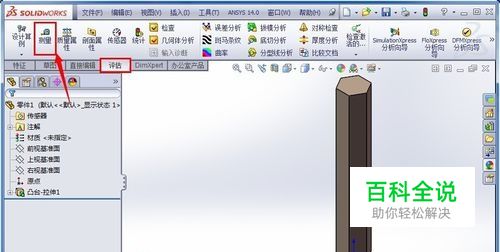

      点击“评估”栏里的“测量”,激活“测量”工具。

    • 02

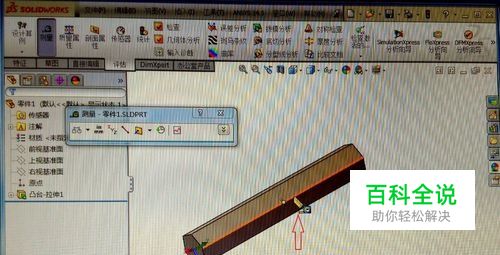

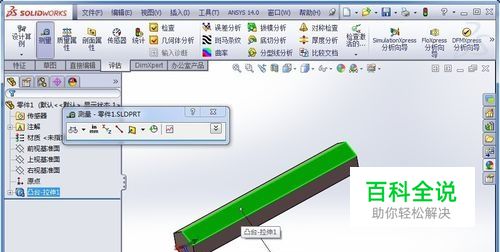

      当光标变为尺子状的时候,就可以去测量目标特征的尺寸了。测量工具可以测面积、长度、直径、间距等等,功能还是挺强大的,这里就不展开叙述了。
