Revit利用Sketchup模型构建模型的基本方法

现在越来越多的设计项目使用Revti进行BIM建模， Revit建模的思路可以采用平面绘制自动生成模型的方式。即使用软件自带的各类构件，操作方便，和CAD比较相似。还可以通过体量方式建模。
在这里给大家介绍的是利用Sketchup配合Revit进行体量建模的基本方法。

操作方法

  • 01

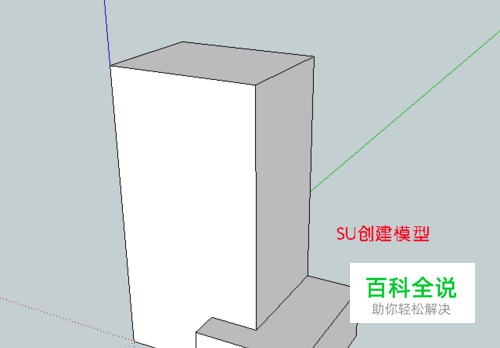

    在Sketchup中绘制基本体量并保存。

  • 02

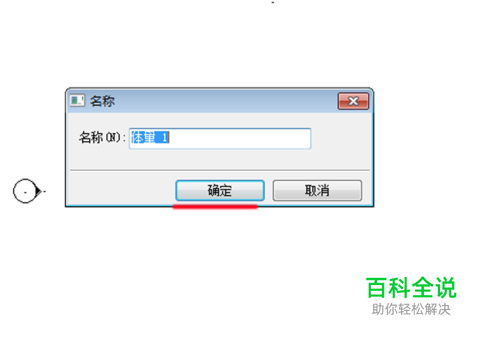

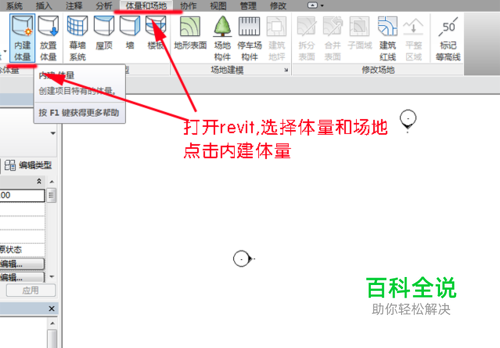

    打开Revit，在体量和场地中点击新建内建体量。

  • 03

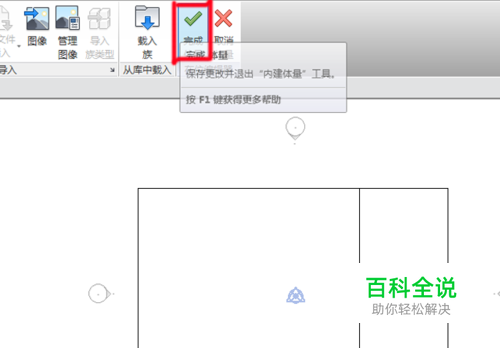

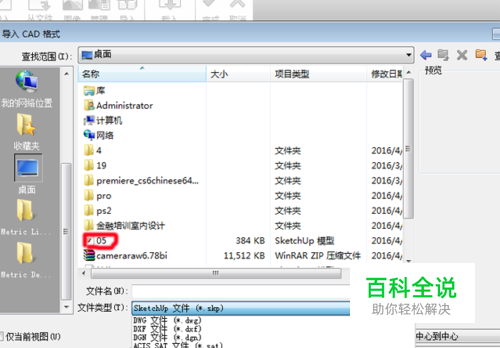

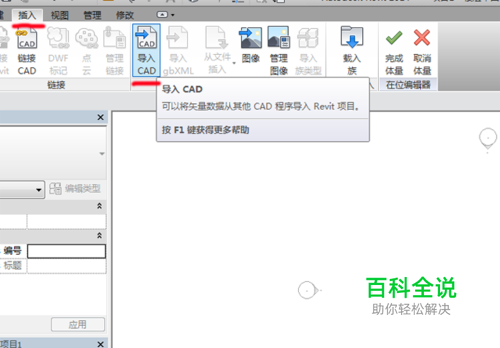

    选择插入选项，点击导入CAD，将Sketchup模型插入到场景，完成体量。

  • 04

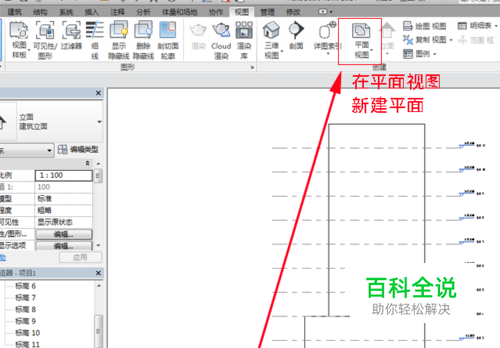

    在立面图定义好标高。（注意在视图平面新建楼层平面）。

  • 05

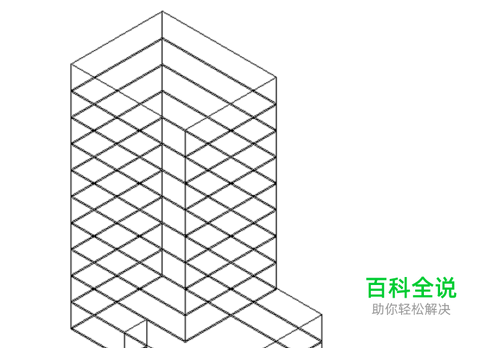

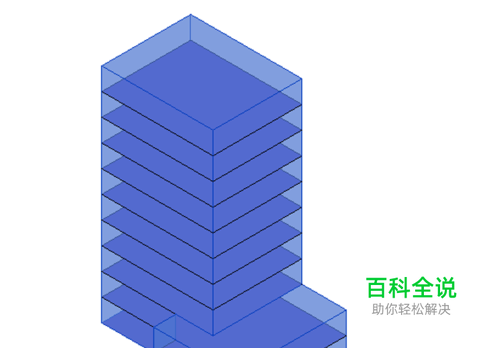

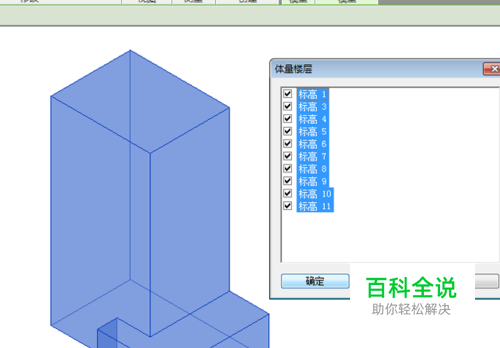

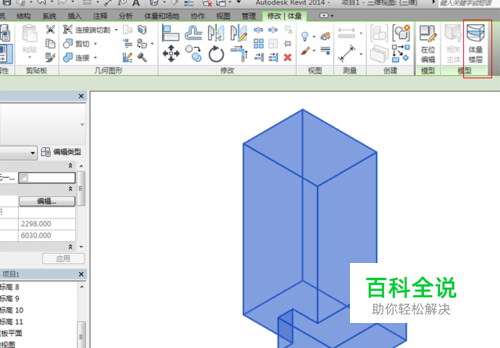

    进入到三维视图，选择体量，点击体量楼层，选择楼层平面建立体量楼层。

  • 06

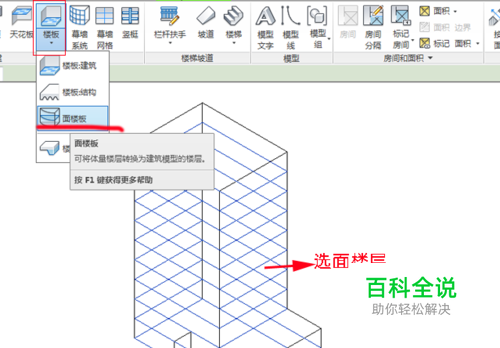

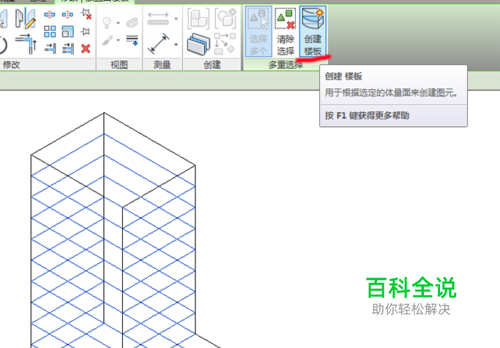

    在楼板中选择面楼板，选择体量楼层，创建楼板。

  • 07

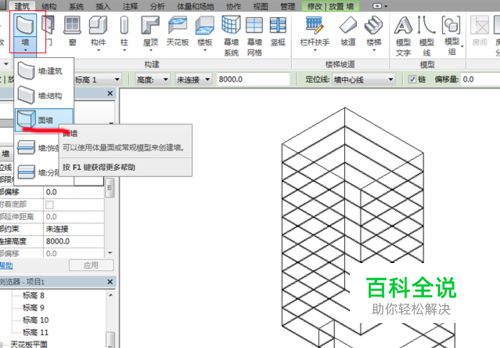

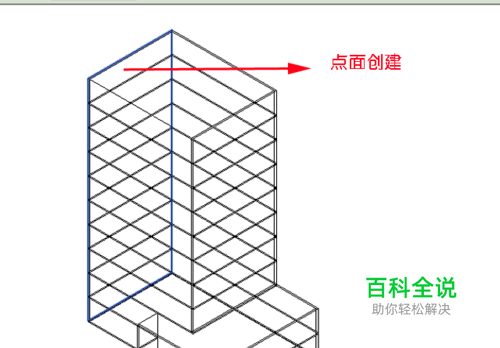

    使用面墙工具，定义好墙体属性，拾取体量面成墙。

  • 08

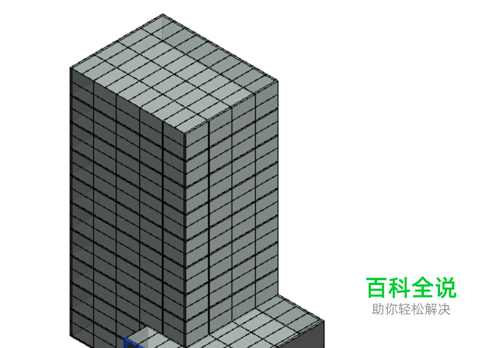

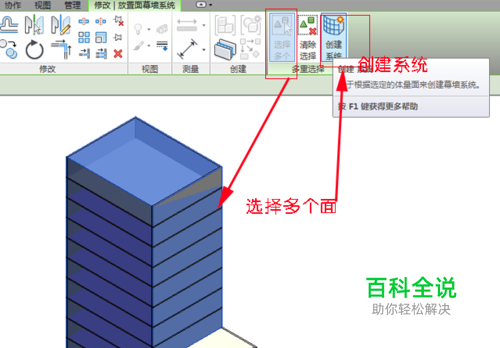

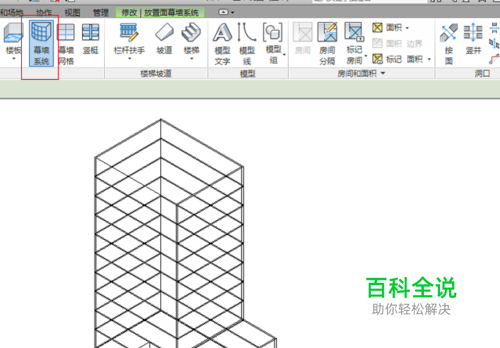

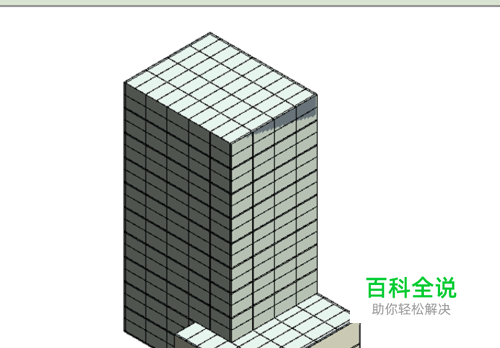

    利用幕墙系统工具，定义好属性，拾取面，点击创建系统生成幕墙。

  • 09

    将体量删除，完成。
