STC单片机程序下载失败怎么办
STC为宏晶公司推出的国产51单片机,其优点在于价格低廉,功能强大,使用方便,尤其是其串口isp下载程序的方式方便了大量用户,免去了购买昂贵的编程器,非常适合单片机入门学习使用。
但是初学者常会遇到程序无法下载的情况,在此给大家总结了常见的出错原因、判断方法和解决方法。
步骤/方法
- 01
STC单片机下载程序主要分三部分: 单片机最小系统、下载电路、计算机端 下载失败一般从这三个方面来解决问题。
- 02
最小系统的问题:
- 03
不是STC系列单片机,如果是AT或其他品牌单片机,下载方式与STC不同。
- 04
单片机损坏,比如有的单片机内由于ISP系统引导码出错,能运行之前下载进的程序,但不能下载程序;或者单片机已损坏。
- 05

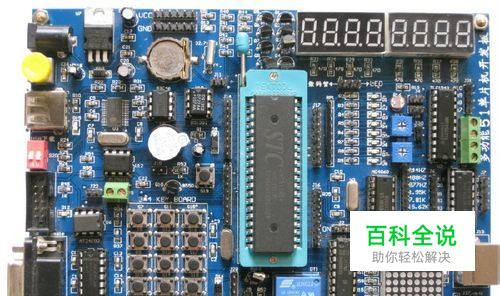

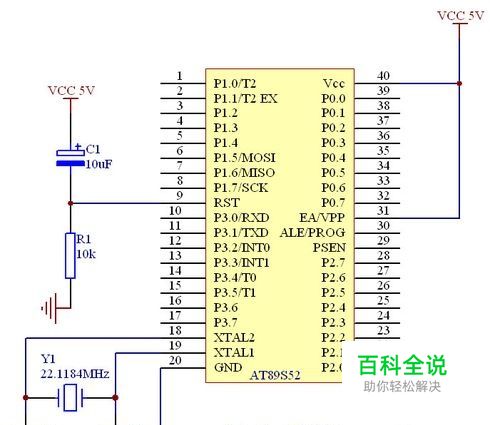

晶振问题,如:没有晶振,晶振放在插座上接触不良,或者引脚太长不起振等。 最小系统电路图如下,由电源、单片机、复位电路、晶振时钟电路组成: STC89C52RC单片机:
- 06
下载电路的问题:
- 07
下载芯片损坏(一般下载涉及的芯片有PL2303、CH341、MAX232)。
- 08
PL2303的晶振不是12M。
- 09
USB接口松动,下载线断路等。
- 10

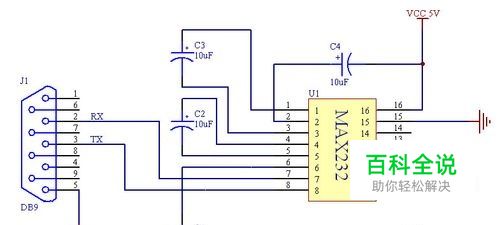

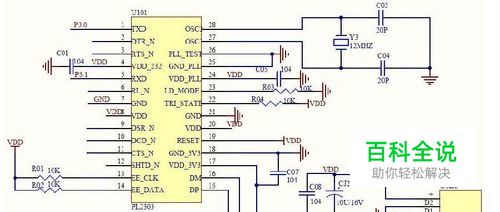

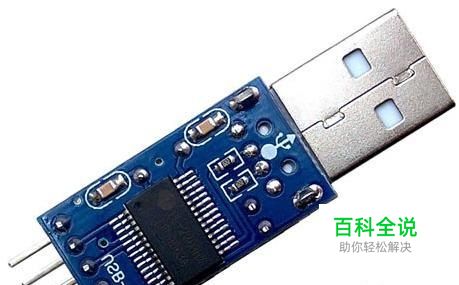

接线错误,如:TXD、RXD接反。 MAX232电路图(串口电平转换): USB转串口(一般用CH341芯片): USB-TTL小板(一般用PL2303芯片): USB-TTL电路图:
- 11
计算机端的问题:
- 12
下载软件的问题,最好使用STC_ISP最新版本,在Win7系统中有时可能要以管理员身份运行。
- 13
驱动安装的问题,如果设备管理器中有COM口“USB to Serial”且无感叹号,一般驱动就没有问题,但是还是可以重装驱动看看;安装的驱动要与系统对应(Windows7 32位、64位或者WindowsXP)。
- 14
COM口设置 错,一般下载时会提示打开串口失败。
- 15
单片机的型号设置错,一般下载时会提示不是此型号的单片机。
- 16
波特率太高,适当调低一点或许有用,高、低波特率都选1200。
- 17
操作步骤的问题:
- 18
注意先点电脑上的下载按钮后给单片机上电。
- 19
下载程序顺序如下:
- 20
1.装载好要烧的单片机程序。
- 21
2.设置单片机型号,COM口,波特率等参数。
- 22
3.点击 “下载”。
- 23
4.给单片机上电。
- 24
5.下载软件显示:正在下载....
- 25
6.下载完成。
- 26
另外STC_ISP软件中对下载失败给出的提示有:
- 27
1.在单片机停电状态下,点下载按钮,再给单片机上电
- 28
2.停止下载,重新选择 RS-232 串口, 接好电缆
- 29
3.可能需要先将 P1.0/P1.1 短接到地
- 30
4.可能外部时钟未接
- 31
5.因 PLCC、PQFP 转换座引线过长而引起时钟不振荡,请 调整参数
- 32
6.可能要升级电脑端的 STC-ISP.exe 软件
- 33
7.若仍然不成功,可能 MCU/单片机内无 ISP 系统引导码, 或需退回升级,或 MCU 已损坏
- 34
8.若使用 USB 转 RS-232 串口线下载,可能会遇到不兼容 的问题,可以让我们帮助购买兼容的 USB 转 RS-232 串口线
- 35
如果一时找不到问题,条件允许的情况下,可以这样做:
- 36
检查单片机是不是STC系列、是否有晶振,以及最小系统电路是否有错。
- 37
检查串口设置,操作步骤(先下载后上电)。
- 38
换个串口(对于有串口的台式机),或者换个USB口。
- 39
重启下载软件再试。
- 40
重启计算机。
- 41
换最新的下载软件(在宏晶官网下载)。
- 42
重装驱动(如果是有串口的台式机,直接连接串口则不需要驱动)。
- 43
换其他单片机。
- 44
换一根下载线。
- 45
换其他电脑。
