CATIA如何在实体上刻字
本教会大家如何在CATIA零件设计模块为实体刻字。
操作方法
- 01

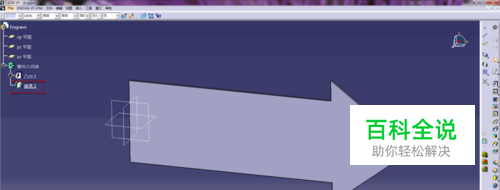

打开CATIA，进入零件设计模块，通过凸台命令和镜像命令生成一个如下图示的实体；
- 02

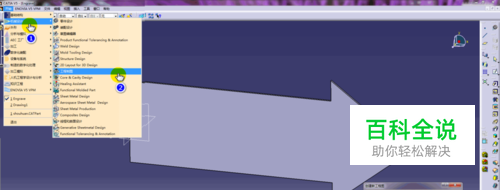

在菜单中点击>开始>机械设计>工程制图，弹出新建工程制图对话框，点击布局类型，并按确定键进入工程制图模块；
- 03

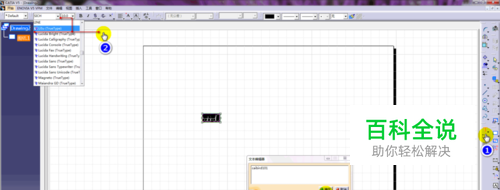

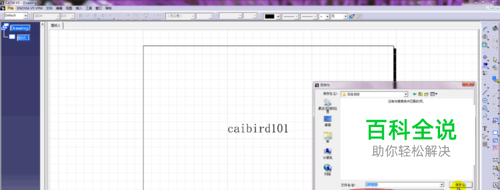

在工具栏中单击>文本，弹出文本编辑器对话框，在其中输入字体，并调整字体和大小，操作完成后单击确定，将文件保存为dxf格式，关闭工程制图界面；
- 04

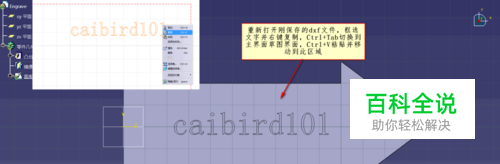

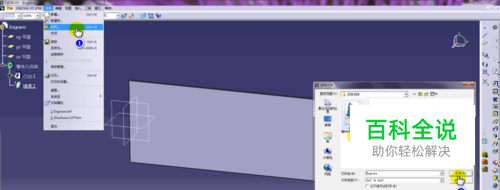

在主界面单击>文件>打开，弹出文件对话框，选择刚才保存的dxf格式文件，双击打开文件，在工程制图界面，将文字框选并邮件单击复制或者按Ctrl+C，并将界面切换到主零件设计界面切换快捷键为Ctrl+Tab，以零件上表面为草图基准面进入草图界面，并按Ctrl+V粘贴文字并将文字调整到实体居中的位置，如图所示；
- 05

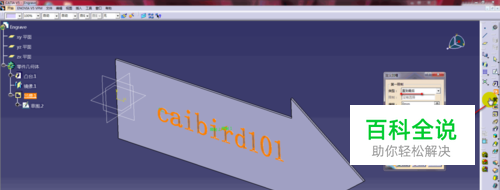

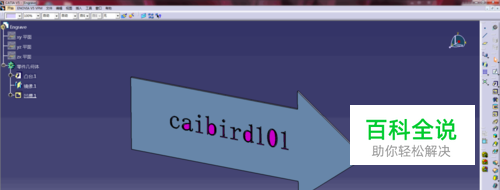

调整文字位置完成后退出草图界面，在工具栏中单击>凹槽命令，将第一限制类型选择为直到最后，轮廓选择为刚才粘贴的字体草图，单击预览并确定退出命令对话框，操作完成。
