CAD图纸如何随着外部参照的改变而改变

在工程图纸绘制中,会经常遇到图纸原装修结构,门窗等等位置变动的情况,但是其他专业的图纸都是根据装修的平面图绘制的,如何改一张图达到改所有图纸的效果呢?下面我们就来看看外部参照的妙用。

操作方法

  • 01

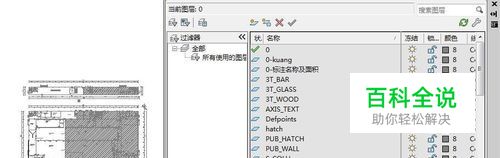

    首先,我们要做这个外部参照作为其他所有专业的底图,我们将装修的平面图所有线都调整为8号颜色的线

  • 02

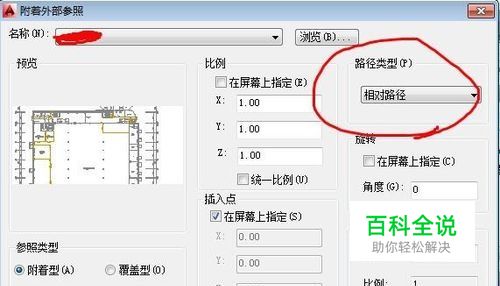

    第二步,要保证插入外部参照的时候,路径类型是相对路径。所有专业都用此方法插入外部参照作为底图。

  • 03

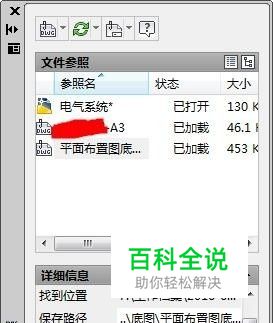

    第三步,外部参照不能绑定,加载进来就可以

  • 04

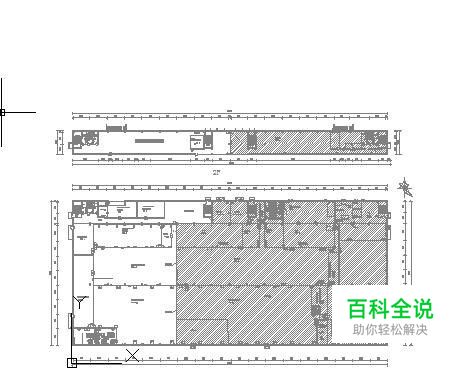

    第四步,如果装修方面变动,我们只需要修改底图,然后保存底图,

  • 05

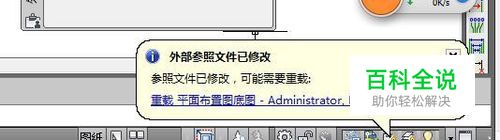

    第五步,打开所需专业的图纸,右下角会跳出重新载入底图,点击一下,底图会自动更改。

  • 06

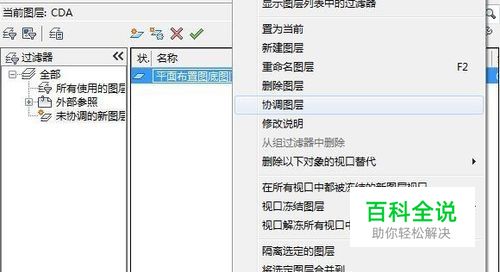

    第六步,根据底图修改自己专业的内容就可以了,不必花心思去考虑修改装修部分,只要问装修工程师要了最新的底图照上面方法操作就好了。 有时下面还会出现这个,我们要到图层里面选中未协调图层,右击,点协调图层即可。
