solidworks怎么快速设计齿轮

用solidworks做设计的时候，有时候需要设计齿轮。如果自己用拉伸、切除等方式来建立模型的话，将会耗费大量的时间和精力，笔者这里推荐一种快速设计齿轮的方法。下面用图文方式表达出来。

操作方法

  • 01

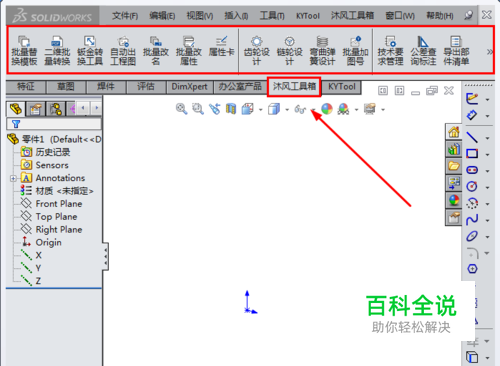

    在设计前，你需要安装沐风工具箱插件，安装完成后，在solidworks设计面板中会自动显示该工具栏，如图所示

  • 02

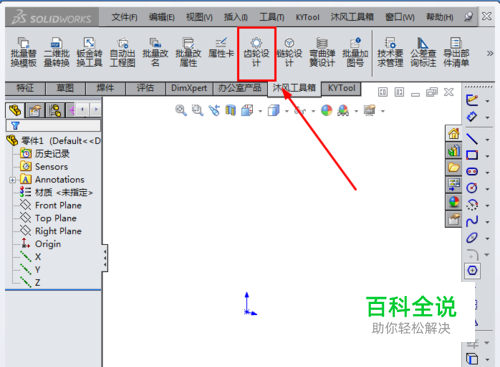

    点击工具栏上的“齿轮设计”按钮，如图所示

  • 03

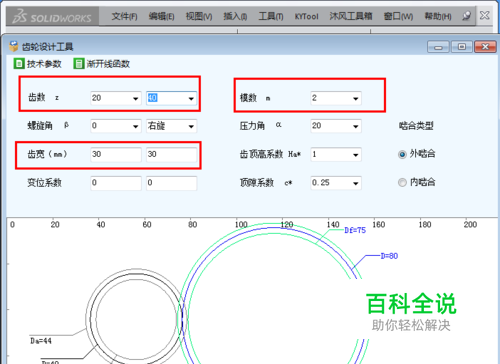

    弹出齿轮设计面板，你需要重点考虑的是齿轮的参数，而不是齿轮的建模，建模由软件自动完成。如图所示，输入两个啮合大小齿轮的齿数Z1，Z2、模数M、齿宽、压力角等参数，如图所示

  • 04

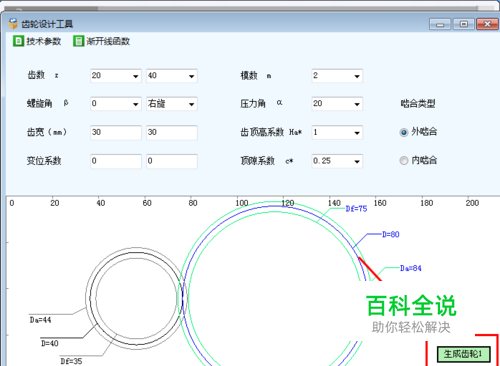

    设置完成后电机“生成齿轮1”，“生成齿轮2”，软件就会自动生成你所设置的参数的齿轮，如图所示

  • 05

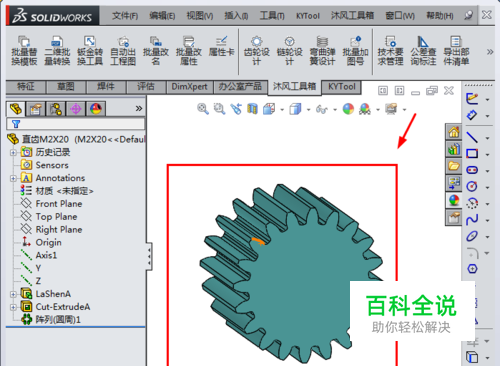

    软件自动生成齿轮1，如图所示

  • 06

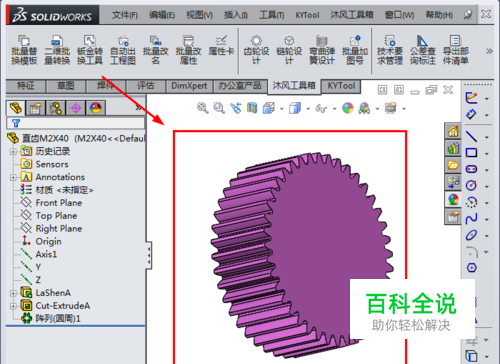

    软件自动生成齿轮2，如图所示

  • 07

    现在将两个齿轮保存起来，并手工画出轴孔和安放键的卡槽，在装配里按照齿轮中心距要求，就可以装配了，如图所示

  • 08

    现在有了计算机，设计齿轮不像过去那么麻烦费事了，设计者只需要重点考虑尺寸的各个参数。模型可以让电脑自动生成。很多初学者在问，如何画齿轮，其实其实齿轮一般不自己画，都是电脑生成，这样节省时间和精力。
