PROE5.0野火版拉伸特征的创建（绘制圆环）
PROE是一款三维设计软件，广泛应用于产品设计中，可用于产品造型设计，产品结构设计。本篇主要是介绍下PROE5.0野火版拉伸特征的基本使用，希望可以帮到有需要的朋友。
操作方法
- 01

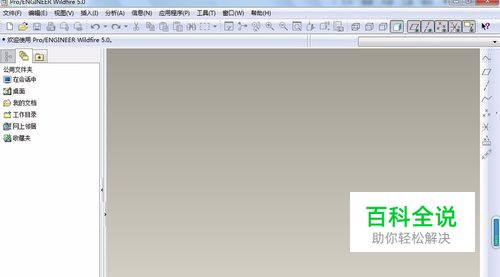

打开PROE软件，出现图示工作界面：
- 02

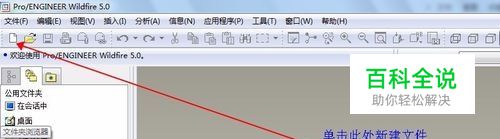

新建文件：如图
- 03

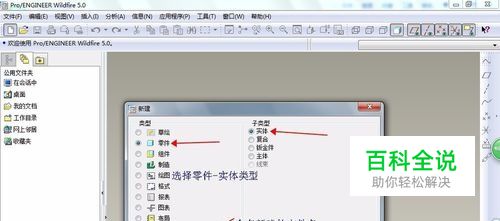

选择零件-实体，为新建的文件命名，接下来去除缺省模版，之后点击确定；
- 04
点击确定之后，会弹出另外一个窗口，可以供我们选择单位模板，通常我们都是选择MMNS模板，即是以毫米为单位的模板(如图)；选择好之后点击确定；
- 05

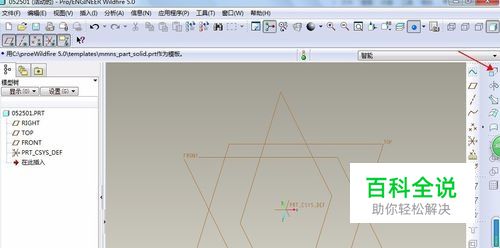

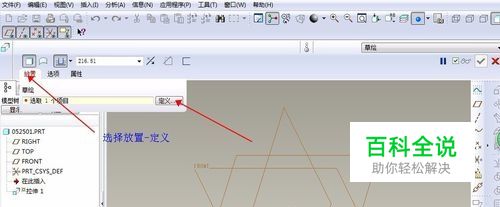

点击确定之后进入软件工作界面，选择拉伸命令，之后选择放置-定义；
- 06

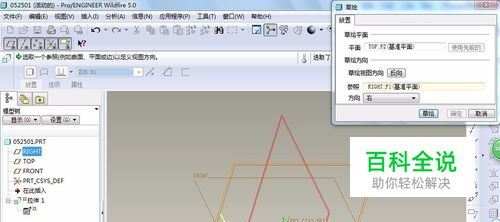

之后会弹出一个窗口（如图），选择TOP基准面，选择之后，窗口中的草绘按钮会被加亮激活，接下来点击草绘按钮；
- 07

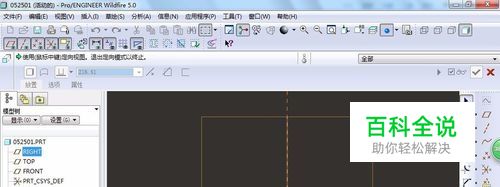

进入了草绘界面：
- 08

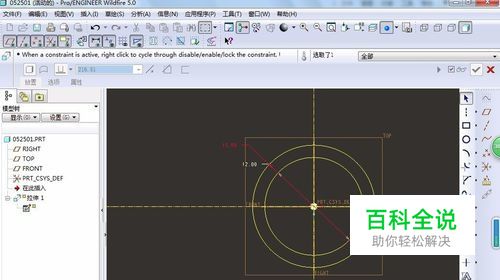

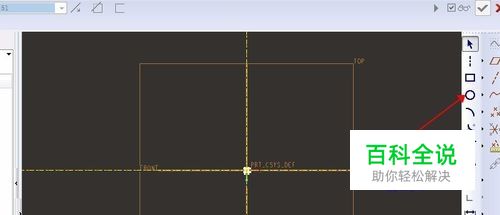

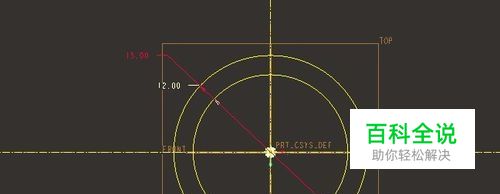

进入草绘界面之后，通常是先绘制两条中心线。中心线工具在工具栏选择就可以了。 现在进入了圆环过程，这里以绘制一个内径12MM，外径15MM，高度18MM的圆环为例。选择圆工具，绘制两个同心圆，画好之后标注两个圆的直径。草绘好了之后勾选打勾符号；
- 09

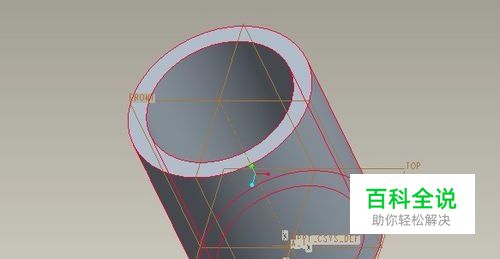

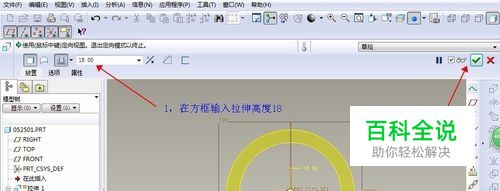

之后退出草绘界面，设置好拉伸高度，就完成了拉伸实体的创建了。
- 10
此次介绍完毕，谢谢。
