如何使用Hypermesh创建四面体实体网格?

软件中四面体实体网格,不需实体完全映射,相比六面体实体网格,划分更容易。对于没有较多时间进行有限元前处理的情况,可以采用四面体网格,快速创建实体有限元网格模型,进而加快整体仿真进程。下面介绍软件中如何划分四面体实体网格。

操作方法

  • 01

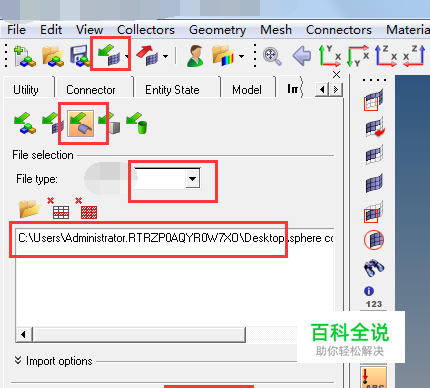

    首先启动软件,通过导入按钮,导入其他三维建模软件,创建的三维实体模型。

  • 02

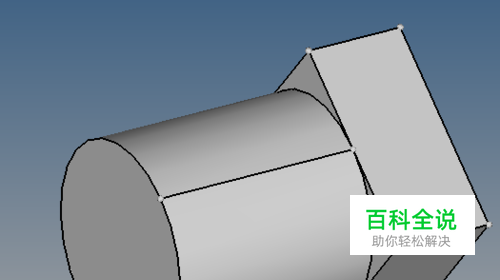

    导入模型后为线框显示,通过箭头所指按钮,可以开启实体显示。

  • 03

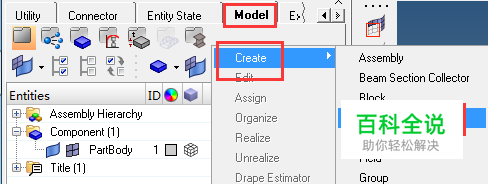

    接着在“model”浏览器下,右击新建一个“component”,为其命名为“mesh”用于存放实体网格。

  • 04

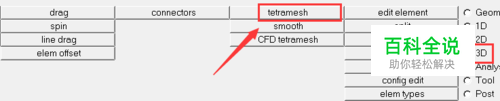

    接着找到,3D主菜单下“tetramesh”,打开该面板。

  • 05

    打开面板后,选择“Voluma tetra”后,设置网格尺寸,箭头所指为是否平滑过渡模型过渡区域,可以选择。

  • 06

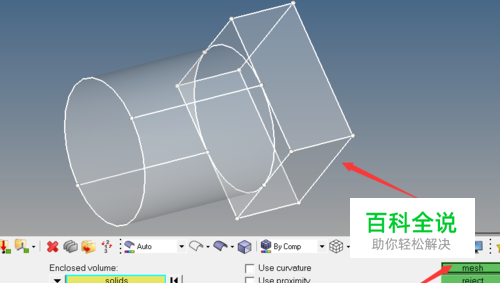

    接着选中实体,实体白色高亮显示,再单击“mesh”会划分四面体网格,如果想撤销,点击“reject”可以重新设置网格划分参数。

  • 07

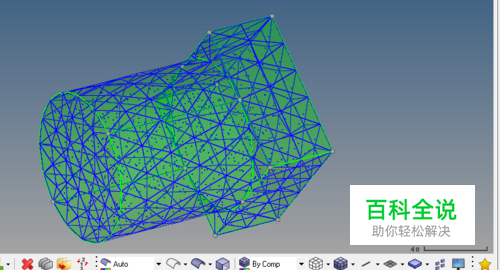

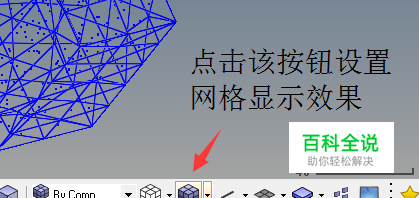

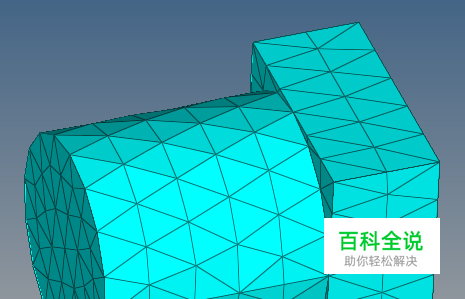

    此时在“model”浏览器关闭实体显示,同时在工具栏设置网格显示格式,可以看到划分的四面体网格如下图所示。

  • 08

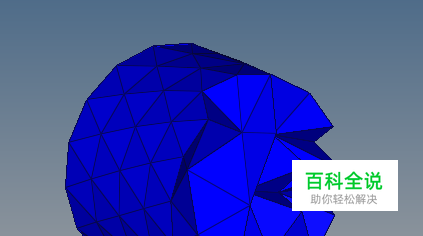

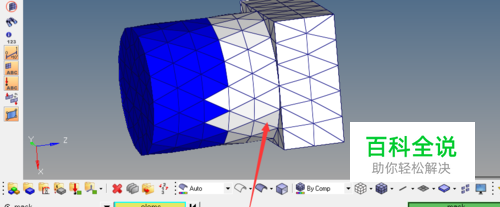

    通过“tool”主菜单下“mask”隐藏部分单元,效果如下,可以检查内部网格划分情况。
