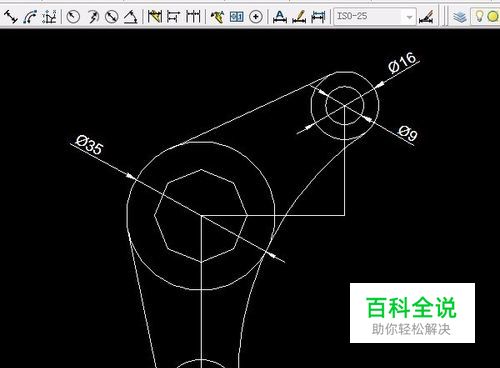

CAD 第10课 圆的相切相切相切和旋转工具应用
利用直线工具画出辅助线，圆工具画出圆，切点、旋转工具、标注尺寸工具使用，按图例标注出尺寸（直径标注）。
操作方法
- 01
单击选“直线”，或按快捷键为：L，输入字母L后按空格键即可画直线。在绘图区画出辅助直线：43，34，26
- 02

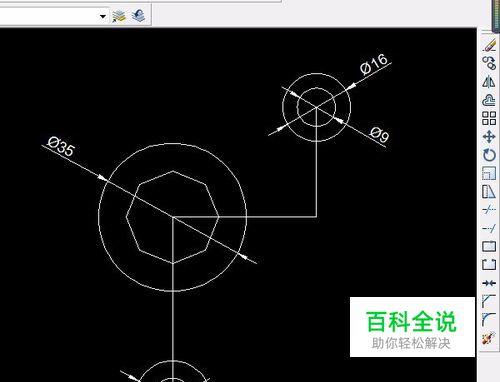

单击用圆工具，快捷键：C，画出直径35，18，10，16，9。
- 03

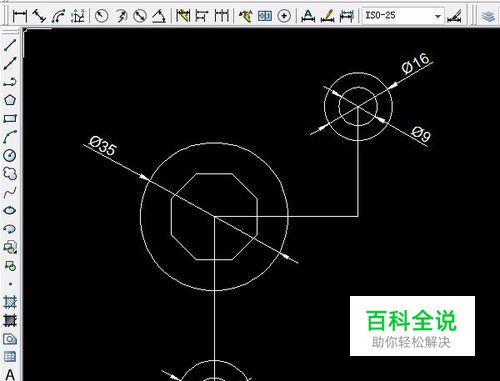

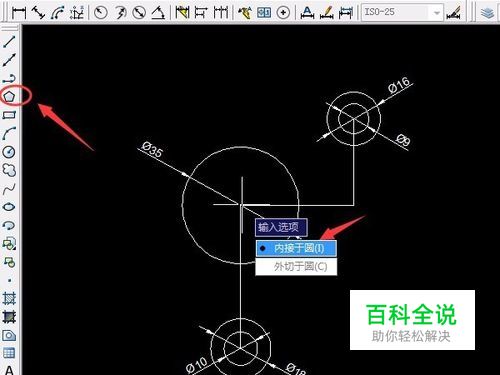

单击用“正多边形”工具，输入边的数目8确定，捕捉端点后单击“内接于圆”，输入半径11后确定。
- 04

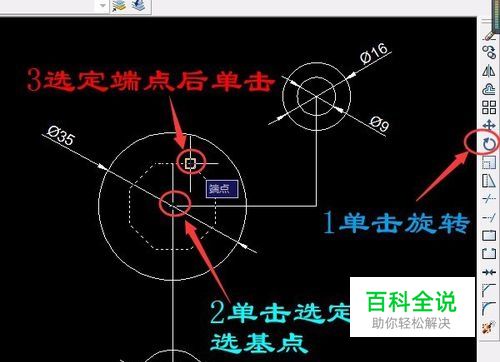

旋转“正多边形”，单击“旋转工具”选定对象，确定捕捉到旋转点后确定，再单击端点。
- 05

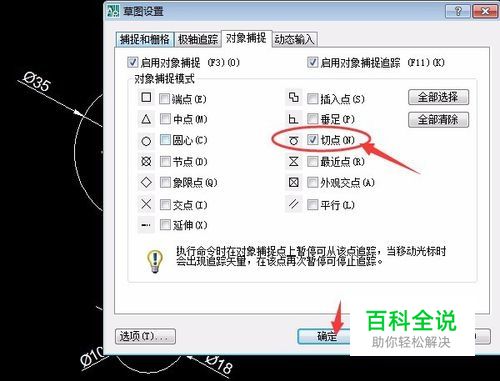

对准最下面的“对象捕捉”右击，单击“设置”对话框中单击“切点”前打√启动这功能。其它的功能单击取消打√，可单击“全部清除”后再单击，如图所示：
- 06

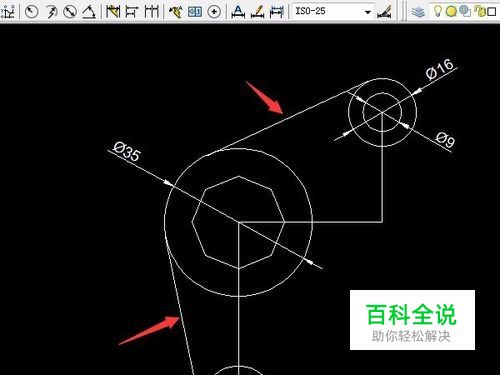

单击选“直线”，快捷键为：L，捕捉的圆的切点后单击鼠标，移动鼠标至另一个圆上出现“切点”字时单击鼠标后按空格键确定。用同样的方法画出另一条线。
- 07

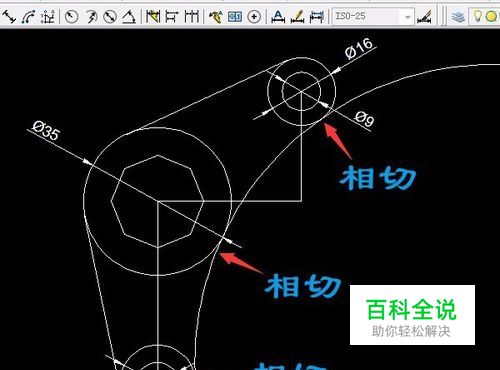

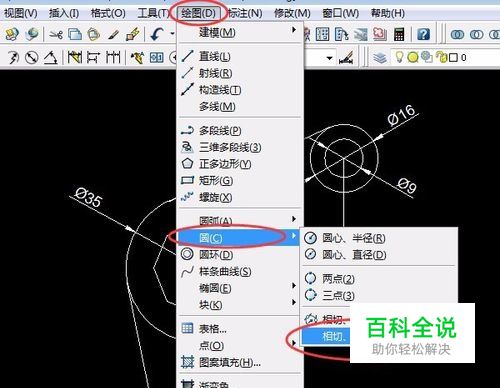

单击“绘图”菜单→圆→相切、相切、相切，分别单击三个圆画出圆后再修剪。
- 08

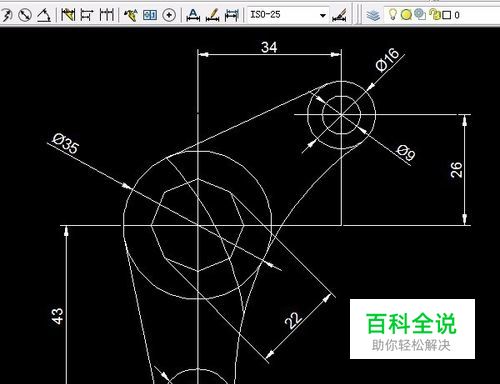

拉长直线后按尺寸要求标出尺寸。
