UG10.0教程:[64]注塑模向导之方块体创建技巧

方块体是一个实体命令,通过此命令,可以快速地创建一个实体,其命令不是在建模下,而是在注塑模向导中,本节UG10.0教程讲解:关于方块体的调用及创建技巧,欢迎学习;

操作方法

  • 01

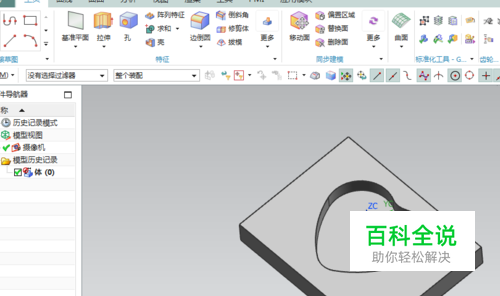

    先打开一个已经绘制好的图档,用来做创建方块体的基本体;

  • 02

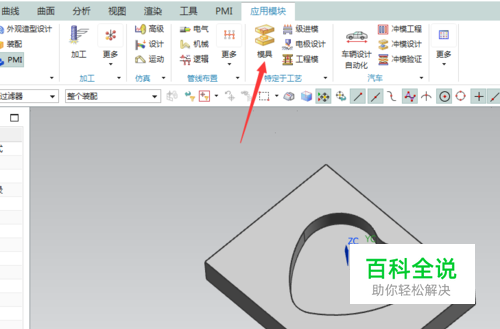

    把当前的绘图界面从主页切换到注塑模具向导下,

  • 03

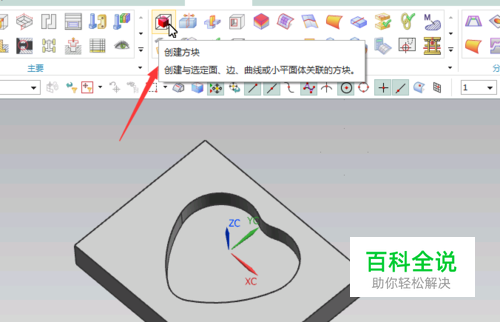

    把鼠标放到放块体上,其就会显示大致的定义;

  • 04

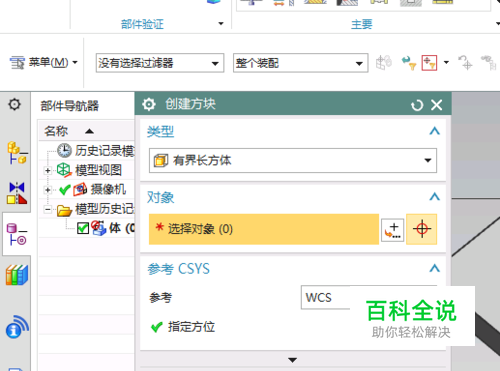

    点击方块体后,其命令对话框如下;

  • 05

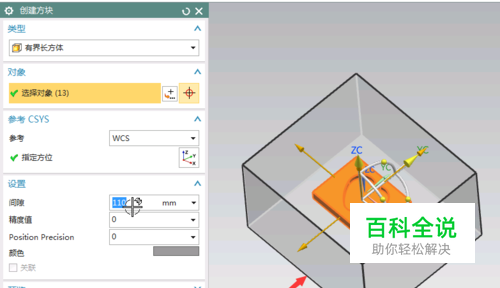

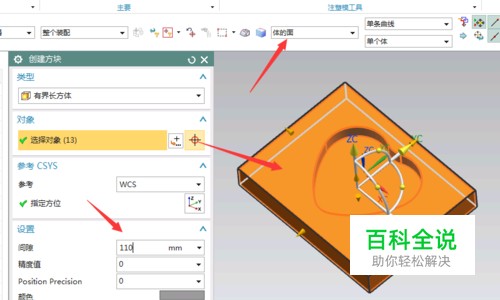

    请按下图中箭头所指的各项参数进行设置;(在选择实体表面时,可以选择单个面,也可以选择整体,要注意区分)

  • 06

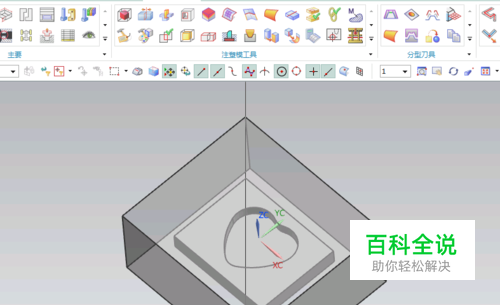

    方块体的各项参数设置完成后,其最终创建的图形如下图;

(0)
