CAD怎么使用移动工具
这篇内容我讲介绍一下CAD中移动工具的使用方法。其实移动工具的使用方法非常之简单，其中也有一定的窍门，如果掌握了可以加快我们的绘图效率。对我们的工作可是很有帮助的哦。
操作方法
- 01

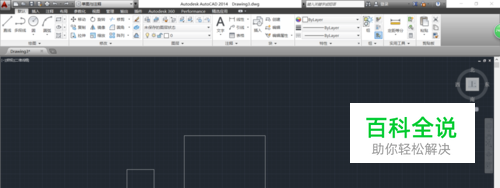

今天拿最简单的两个矩形作为示范，我们的最终目的是讲小矩形移到与大矩形左下角出对齐。所以说我们有两个要解决的问题： 1.如何使得两个矩形的角可以对齐？ 2.如何移动矩形？
- 02

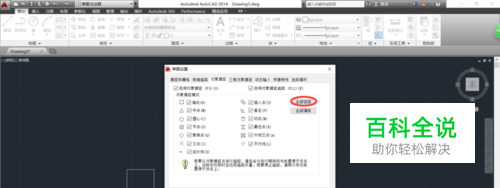

我们一个个来解决。 我们找到右下角的"对象捕捉“命令，右击，选择“设置”，就会弹出下图2的对话框，我们选中“全部选择”按下“确定”。 这一步我们将所有的捕捉命令打开，便于我们今后的对齐，也就解决了第一个问题。
- 03
回到页面，我们选择左边的小矩形。可以框选也可以点选。
- 04
点选完成后我们可以利用快捷键对小矩形进行命令。输入字母“M”（这里的M是对应英文字母move,也就是表示移动的意思）。如图会显示一下的快捷键框，此时选中的已经是移动命令了。
- 05
在这基础上我们按下键盘的“空格”键，此时小矩形显示出蚂蚁线的状态表示已经选中了它。
- 06
中午时候鼠标指向小矩形时会出现“指定几点或”的字样，我们左下角一点，这时候你会发现我们的捕捉命令已经发挥作用了，电脑自动捕捉矩形的端点。最后我们将小矩形拖到大矩形左下角即可。
- 07
可以说移动命令本身是非常简单的，它的关键点在于捕捉命令的运用，打开捕捉命令可以准确的将图形进行移动，这技巧你学会了吗？
