arcgis出图设置花边

2024-04-09 06:13:41

介绍一种非常常见的地图布局制作方法：花边图框的制作。

操作方法

01

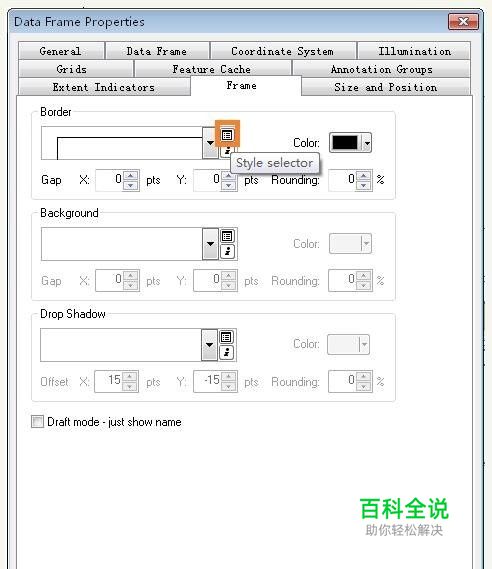

打开Data Frame Properties窗口，切换到Frame页，在Border下单击Style selector，如图；
02

弹出Border Selector窗口，如图；
03

单击Properties，弹出Border窗口，如图；
04

单击Change Symbol，弹出Symbol Selector窗口，如图；
05

切换到Marker Line页，单击Symbol，弹出Symbol Selector窗口，如图；
06

单击Edit Symbol，弹出Symbol Property Editor窗口，在Type列表选择Character Marker Symbol，如图；
07

在Character Marker页，在Font列表选择 Wingdings字体，在Unicode中输入155指定字符，适当调整字体大小，如图；
08

连续单击OK，回到Symbol Property Editor窗口，即第8步出现的窗口，在Template页设置Interval值大小，使符号间隔合适，如图
09

在Layers框中，单击Add Layer，在Type列表选择Cartographic Line Symbol，如图；
